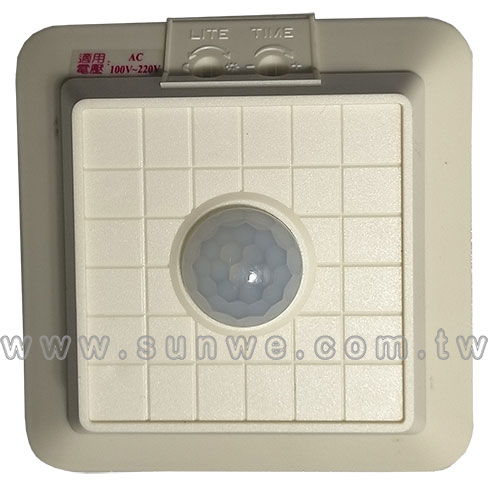

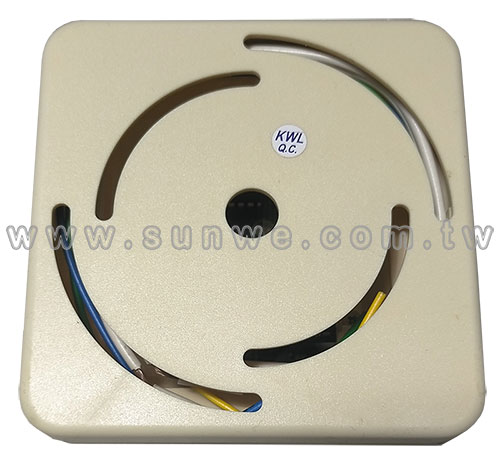

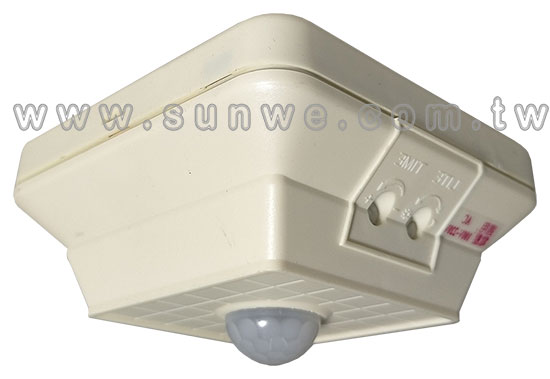

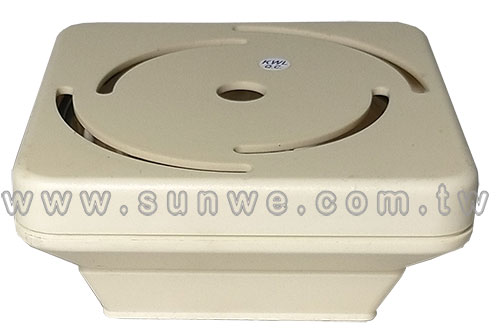

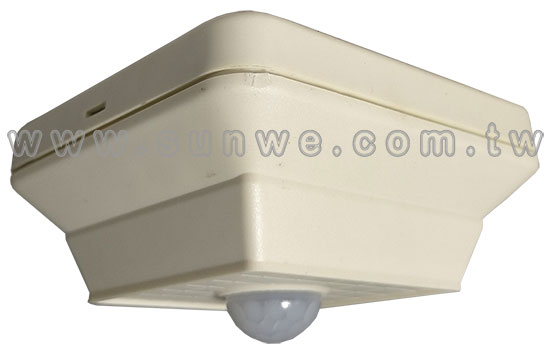

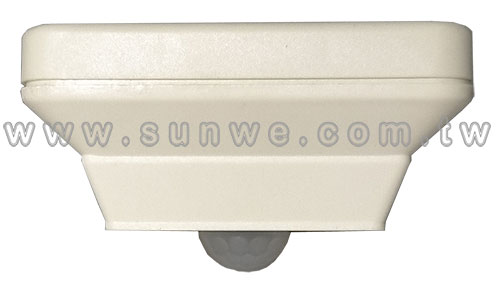

RP-301
吸頂式
室內紅外線感應自動開關
(AC輸入/AC輸出)
功能特點
- 採用進口專業型感應元件(PIR)
- 高感度、安裝方便
- 體積小、負載大、壽命長
- SMD零件穩定度特佳
- 附感應動作指示燈
- 延遲通電時間可調
- 明/暗工作時機，可依使用者設定
- 自動感度調整
- 適用於公共走道,逃生樓梯間,屋內走廊,以及閣樓等處，室內由上向下感應，單一感應區域，電源輸出控制

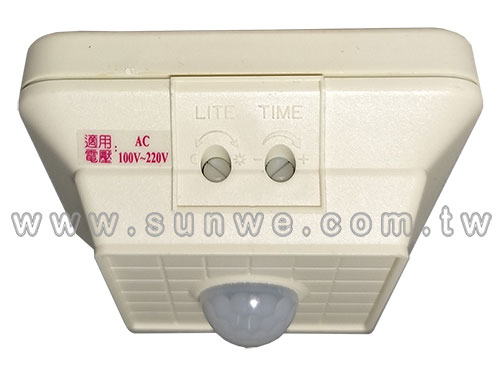

- 照明延遲時間長短(TIME): 5秒 ~15分
- 日夜(LITE)：可選擇24小時感應或只有晚上感應
- 開關”ON”時燈具保持常亮，”AUTO”時紅外線感應
- 輸入電源：AC100V ~ 240V
- 感應範圍：8-10 公尺
- 感應器正常使用可起動80000~100000次,若人次過多時,測試OK後,請調長延遲時間,如公共走道約1.5~3分鐘…

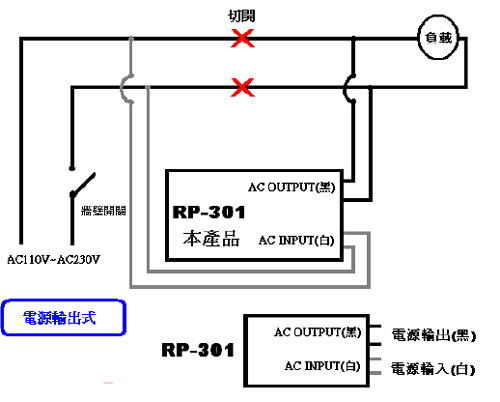

RP-301配線範例
*請注意
- A) 一組感應器可接多盞燈具電源端/負載端可不分極性但要注意AC110V/AC220V負載
- B)一盞燈具若要接多組感應器注意AC110V/220V負載, 電源端/負載端必須分極性
RP系列安裝方法:
- 電源輸出式：輸出端為 AC100V ~ 230V 電源輸出
- 步驟一：將電源關閉，以免觸電
- 步驟二：依上圖產品配線示意圖所標示方式接線，將原燈具(負載)電線切開
- 步驟三：先將黑線接至負載端(燈具)[不分極性]再將白線接至電源端[不分極性]
- 步驟四：開啟電源
- 步驟五：調整所需的延遲時間及選擇白天/夜晚感應即可
RP-301 規格
- 輸入電壓：AC100V ~ 230V
- 輸出電壓：AC100V ~ 230V
- 負載：110V/500W、230V/1000W
- 感應角度：145°
- 感應距離：8 ~ 10M
- 自動感度調整：有
- 延遲通電時間：5秒~15分鐘
- 溫機時間：50秒
- 外觀尺寸：100x100x56 mm
- 產地：台灣製
|
|
