RS-312
吸頂式
室內紅外線感應自動開關
(低壓輸入/接點輸出)
功能特點
- 採用進口專業型感應元件(PIR)
- 高感度、安裝方便
- 體積小、負載大、壽命長
- SMD零件穩定度特佳
- 附感應動作指示燈
- 延遲通電時間可調
- 明/暗工作時機，可依使用者設定
- 自動感度調整
- 適用於公共走道,逃生樓梯間,屋內走廊,以及閣樓等處，室內由上向下感應，單一感應區域，接點輸出控制
- 照明延遲時間長短(TIME): 5秒 ~15分
- 日夜(LITE)：可選擇24小時感應或只有晚上感應
- 開關”ON”時燈具保持常亮，”AUTO”時紅外線感應
- 輸入電源：AC/DC 12V
- 感應範圍：8-10 公尺
- 感應器正常使用可起動80000~100000次,若人次過多時,測試OK後,請調長延遲時間,如公共走道約1.5~3分鐘…
感測距離

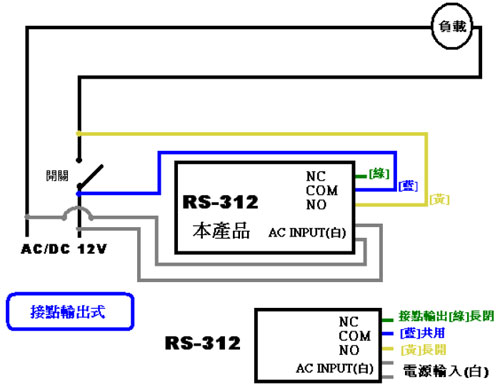

RS-312 配線範例
RS系列安裝方法:
- 接點輸出式：純接點動作，無電源輸出，可與控制SW(壁上開關)並聯使用，可達自動/手動方式
- 步驟一：將電源關閉
- 步驟二：依上圖產品配線示意圖所標示方式接線
- 步驟三：先將藍線及黃線接至SW兩側[不分極性]
- 步驟四：再將白線接至電源端[不分極性]
- 步驟五：開啟電源
- 步驟六：調整所需的延遲時間及選擇白天/夜晚感應即可
註：
- 1、RS系列可應用於需要手動/自動控制功能的地點，安裝完畢後：SW/ON時即手動(常亮)：SW/OFF時即自動感應開關(由控制器自動控制)
- 2、N.C(NORMAL CLOSE)為常閉接點(B接點)，N.O(NORMAL OPEN)為常開接點(A接點)，COM(COMMUNION JOINT)為共同點。上述三點為繼電器輸出接點，均無電源輸出，開放與使用者應用
RS-312 規格
- 輸入電壓：AC/DC 12V
- 輸出電壓：乾接點
- 負載：5A
- 感應角度：145°
- 感應距離：8 ~ 10M
- 自動感度調整：有
- 延遲通電時間：5秒~15分鐘
- 溫機時間：50秒
- 外觀尺寸：100x100x56 mm
- 產地：台灣製
|
|
