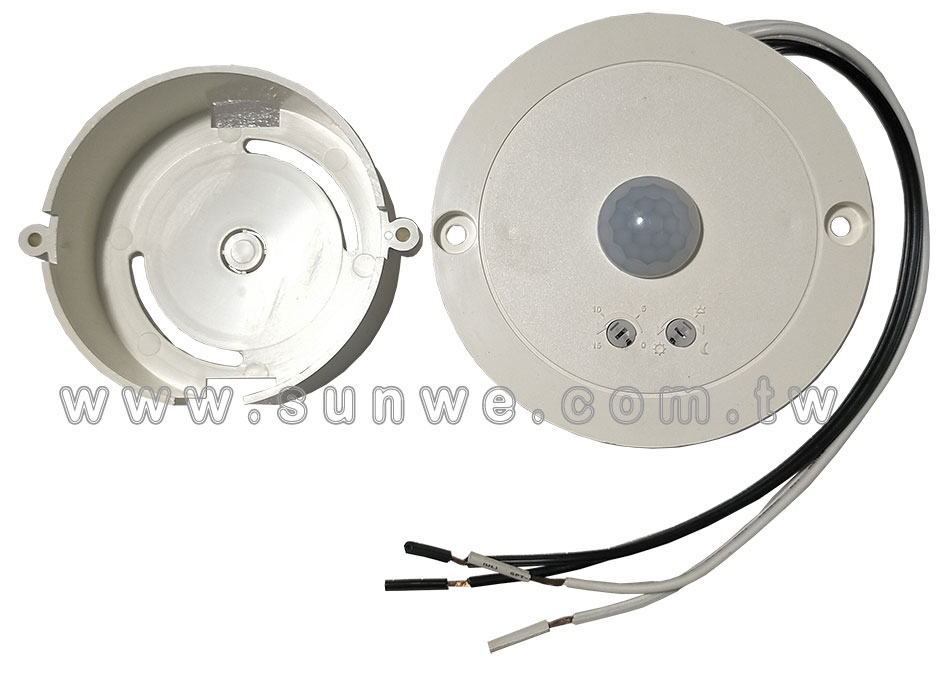

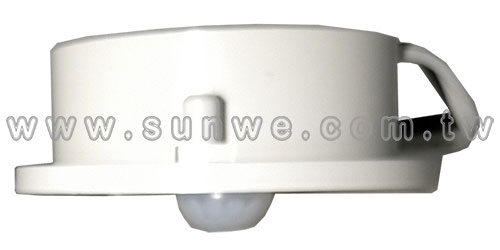

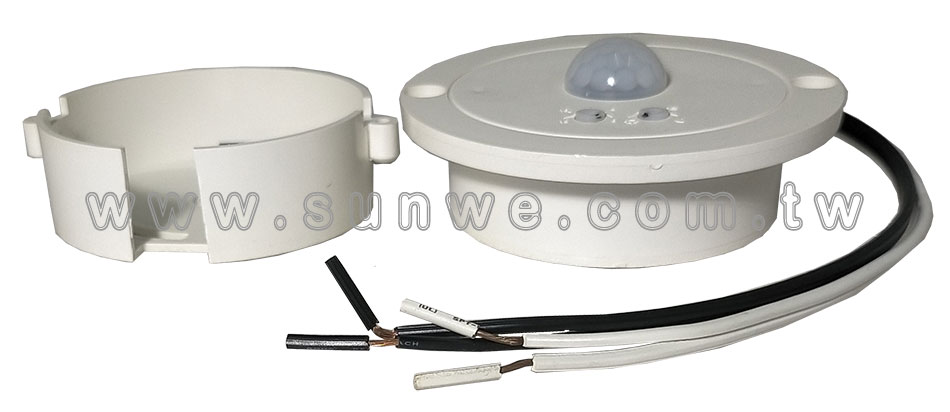

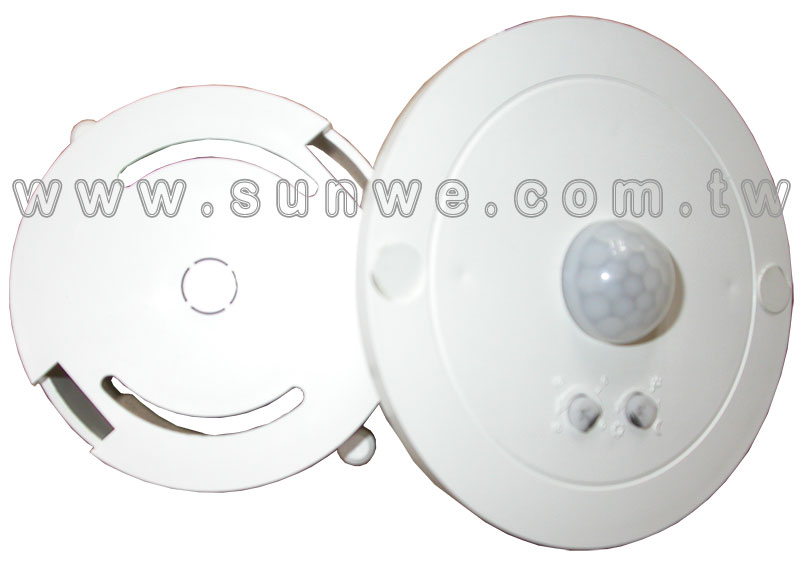

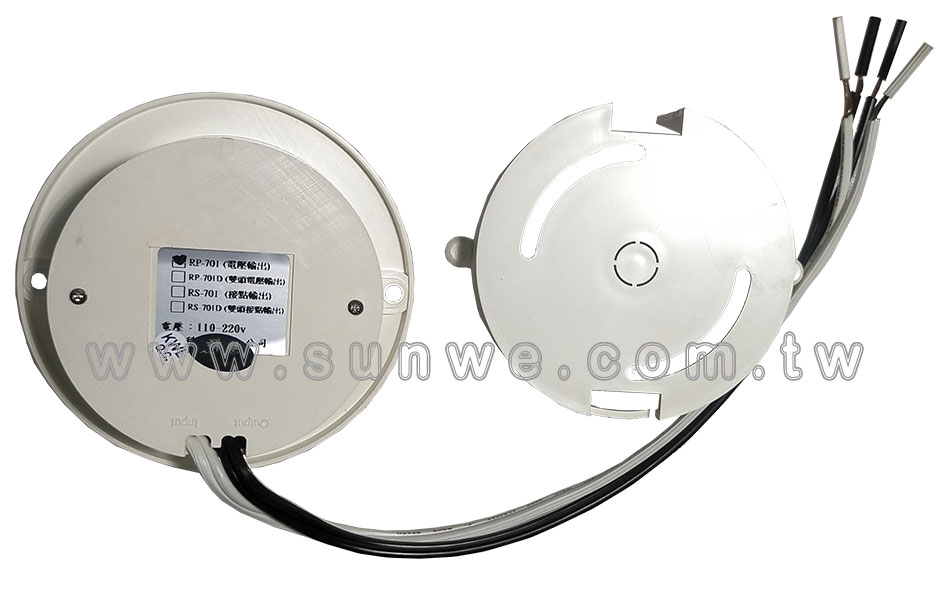

RS-701
吸頂/嵌入兩用
室內型紅外線感應器
(AC輸入/接點輸出)

產品特性
- 採用進口專業型感應元件(PIR)
- 高感度、安裝方便
- 體積小、負載大、壽命長
- SMD零件穩定度特佳
- 附感應動作指示燈
- 延遲通電時間可調
- 明/暗工作時機,可依使用者設定
功能特點
- 適用於公共走道,逃生樓梯間,屋內走廊,以及閣樓等處
- 單一感應區域,接點輸出控制
- 照明延遲時間長短(TIME): 5秒 ~15分
- 日夜(LITE): 可選擇24小時感應或只有晚上感應
- 開關”ON”時燈具保持常亮,”AUTO”時紅外線感應
- 電源:AC100V ~ 240V
- 感應範圍:正面8-10 公尺, 左右各4公尺 ,前後各3公尺
- 感應器正常使用可起動80000~100000次,若人次過多時,測試OK後,請調長延遲時間,如公共走道約1.5~3分鐘…

RS系列安裝方法:
- 接點輸出式:純接點動作,無電源輸出,可與控制SW(壁上開關)並聯使用,可達自動/手動方式
- 步驟一:將電源關閉,以免觸電
- 步驟二:如同開/關(SWITCH ON/OFF)方式接線
- 步驟三:先將藍線及黃線接至SW兩側[不分極性]
- 步驟四:再將白線接至電源端[不分極性]
- 步驟五:開啟電源
- 步驟六:調整所需的延遲時間及選擇白天/夜晚感應即可
註:
- 1、RS系列可應用於需要手動/自動控制功能的地點,安裝完畢後:SW/ON時即手動(常亮):SW/OFF時即自動感應開關(由控制器自動控制)
- 2、N.C(NORMAL CLOSE)為常閉接點(B接點),N.O(NORMAL OPEN)為常開接點(A接點),COM(COMMUNION JOINT)為共同點。上述三點為繼電器輸出接點,均無電源輸出,開放與使用者應用
裝設紅外線感應器RP/RS系列產品環境注意事項:
- 1. RP電源式:四線式負載端(黑線)及電源端(白線)不分正負極性
- 2.RS接點式:先將藍線及黃線接至開關(SW)上下兩側不分極性.再將白線接至電源端不分正負極性
- 3. 採AC/DC12V,24V用途時請注意線上有紅色套管為正極
- 4.感應器不可近距離面對點熱中的燈具
- 5.若感應器連接日光燈時,建議將日光燈的起動器更換為電子式(瞬間起動)
- 6.請注意規格標示最大負載如:
- 電阻式負載如:電燈、電熱器可實足瓦特數
- 電感式負載如:馬達日光燈只有電阻式負載的60%
- 7.貓狗等哺乳類動物亦可接受感應此時請自行調整感應角度
RS-701 規格
- 輸入電壓:AC100V ~ 230V
- 輸出電壓:乾接點
- 負載:5A
- 感應角度:145°
- 感應距離:8 ~ 10M
- 自動感度調整:有
- 延遲通電時間:5秒~15分鐘
- 溫機時間:50秒
- 外觀尺寸:100x31(mm)
- 產地:台灣製




|
|
