LK-35HD
雙軌相對式紅外線偵測器
35公尺室外防水型

特點
- 同步雙軌光束,強化射程和穩定性,可減少飛鳥或落葉導致的誤報。
- 投光器採用數位微處理晶片設計,使用石英震盪產生20KHz/500Hz,高低雙頻調變波,頻率穩定不受溫、溼度變化影響。
- 投光器採用先進的菲涅耳(Fenel)透鏡,將光束正確高效率的發射出雙光束波。

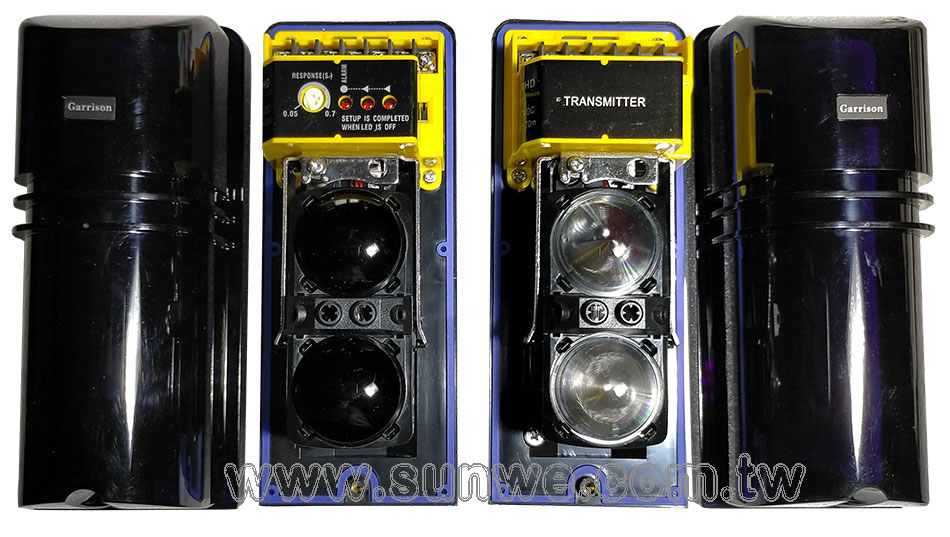

- 受光器具數位式7段位階LED指示,不需要使用電表量測對焦電壓即可快速準確調整光軸。
- 受光器採用數位微處理晶片設計、解碼電路、自動增益控制(AGC)電路、數位波段濾波電路、警報輸出控制電路等,動作精準確實,能大大提高信號識別能力及防止外界干擾。
- 受光器光束接收採用菲涅耳(Fenel)濾光黑色透鏡,配合特殊外罩材質及高性能電路,可阻隔外界強光、汽車大燈、螢光燈、水銀燈及其他紅外線光源。
- 採用防霜保護外罩(FrostVisor),能防止露、霜的附著,避雷採用ZNR對策有效的保護電器迴路。
- IP-66超高防護等級。
- 內部採局部黃色機體,在光線昏暗的地方便於安裝調整。
- 可自行調整遮斷時間

電器規格
- 偵測距離(室外):35公尺
- 偵測方式:脈衝光束 20KHZ / 500HZ 雙頻調變
- 透鏡系統:菲涅耳(Feneal) 透鏡
- 反應時間:50-700m sec (可調)
- 電源供應:DC 11~30V (無極性)
- 消耗電流(DC12V時):55mA
- LED指示:
- 投光器 - 發射時亮綠色LED
- 受光器 - 警報時亮紅色LED
- 受光器 - 光束強度指示(二只紅色LED)
- 警報時間:1 ± 0.5 秒

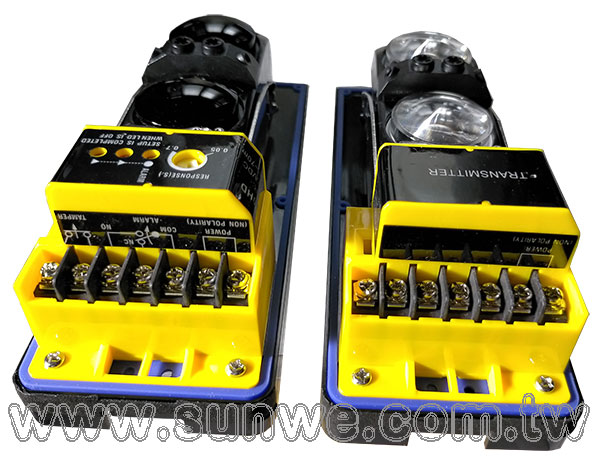

- 警報輸出:1a 1b
- 繼電器乾接點:(1A/120VAC, 2A/24VDC)
- 反破壞開關:上蓋打開時為NO (1A/120VAC)
- 光軸調整:垂直 ±15°, 水平 ±90°
- 防塵防水等級:IP66
- 安裝位置:壁置及支架安裝
- 使用溫度:-25°C~+60°C
- 重量:690公克
- 配件:
- 自攻螺絲 * 4

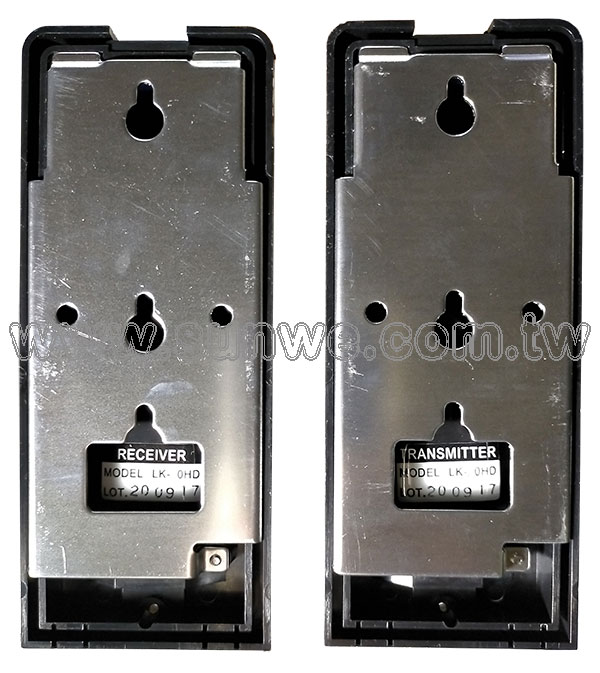

- 金屬基座版 * 2
- 選擇性配件(Option)
- (支架安裝配件)
- U型扣 x 2
- 扣環 x 2
- 螺絲(4鸚12) x 4
- ◎
1"o固定支架。
產品規格設計有變更時不另行通知
產品說明
- 在周界安全領域,雙軌相對式紅外線偵測器是可靠的守護者。
- 該傳感器利用兩束光束在指定範圍內提供準確的檢測。
- 具有 20、35、70 和 90 米的室外檢測能力,為滿足各種安全需求提供多功能解決方案。
- 借助簡單的光學對準功能,可以輕鬆對準傳感器以獲得最佳性能。
- LED 指示在對準過程中指導用戶,確保傳感器光束的精確定位和對準。
- 借助這種視覺輔助,用戶可以自信地設置傳感器以實現最佳覆蓋範圍。
- 為了適應不同的環境條件和要求,傳感器允許可調節光束中斷週期。
- 該功能的範圍從 50 到 700 毫秒,允許用戶自定義傳感器的靈敏度和響應時間。
- 通過微調這些設置,傳感器可以適應不同的場景,提供準確的檢測,同時最大限度地減少誤報。
- 為了確保耐用性和針對外部因素的保護,雙軌相對式紅外線偵測器配備了照明和電湧保護。
- 此功能可保護傳感器免受電湧和波動的影響,確保其即使在惡劣的天氣條件下也能可靠運行。
- 此外,該傳感器還集成了自動增益控制電路,可根據環境光線水平調整傳感器的靈敏度,從而增強其性能並降低誤報的可能性。





|
|
