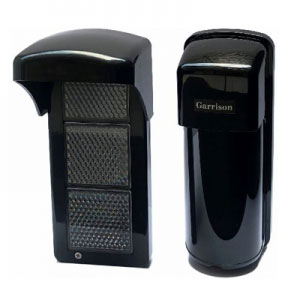

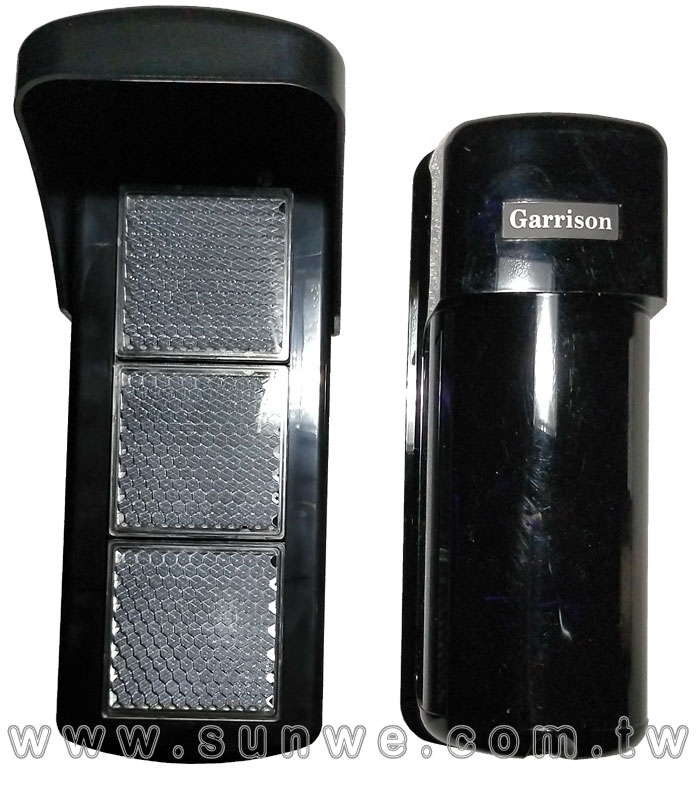

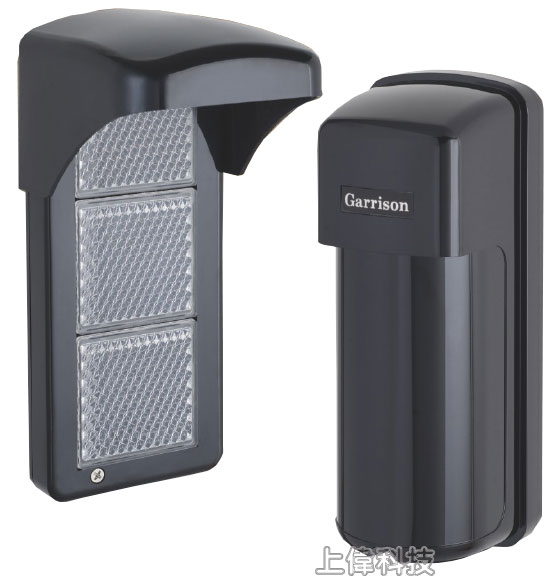

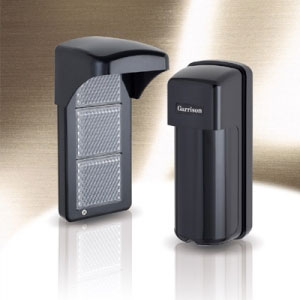

LK-16HR

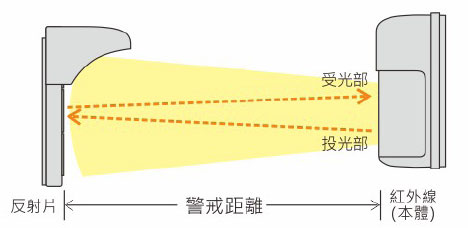

室內外用反射式紅外線偵測器


特點
- 偵測範圍:室外16公尺,室內20公尺
- 角度可調整:垂直±15°, 水平 ±90°
- 透鏡系統採菲涅爾(Feneal)透鏡
- 特殊濾光罩材質及強光補償電路,可阻隔室外一切可見光源
- 室內室外均適合使用
- IP66 高防塵防水防護係數
- 安裝容易, 在警戒防護範圍只需在本體一邊接線
- 可用電錶量測電壓輸出,達最佳光軸對焦
- 適用於停車場進出口、各式捲門、柵欄機、窗戶、陽台、外圍防護等

電器規格
- 機型:LK-16HR
- 偵測距離:室外16公尺,室內20公尺
- 透鏡系統:菲涅爾(Feneal)透鏡
- 紅外線波長:940nm
- 反應時間:50 ~ 800ms (可調)
- 電源供應:DC11~30V 或 AC/DC 12 ~ 250V
- 消耗電流(DC 12V時):45mA(警戒中),30mA(遮斷警報)

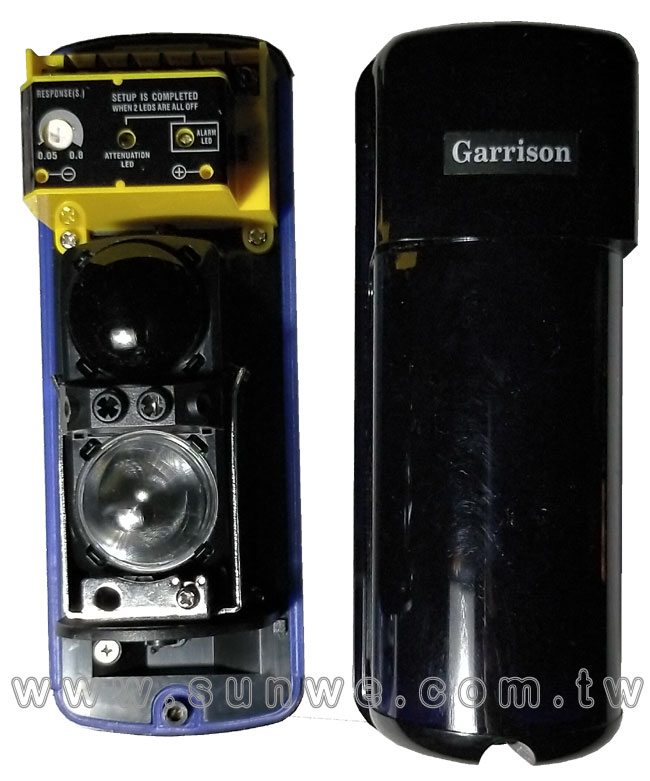

- LED指示:
- 警報指示:紅色 LED 亮,黃色 LED 滅
- 重新調整:紅色 LED 滅,黃色 LED 亮 (對焦訊號不良)
- 調整正確:紅色 LED 滅,黃色 LED 滅
- 光軸對焦調整:可用電表量測電壓輸出
- 警報時間:1±0.5秒

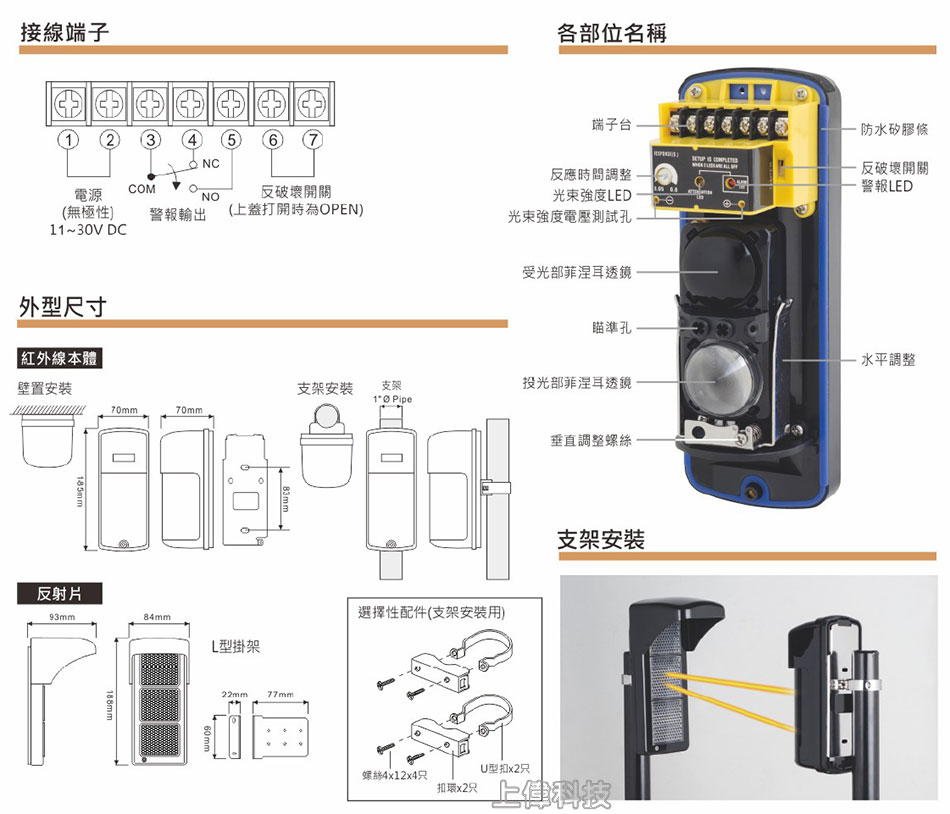

- 警報輸出:1a、1b 繼電器乾接點 (1A/120VAC,2A/24VDC)
- 反破壞開關:上蓋打開時為 NO (1A/120VAC)
- 光軸調整:垂直
±15º、±90º
- 防塵防水等級:IP66
- 安裝位置:壁置或支架安裝(室內/室外)
- 使用溫度:-25℃ ~ 60℃
- 外型尺寸:

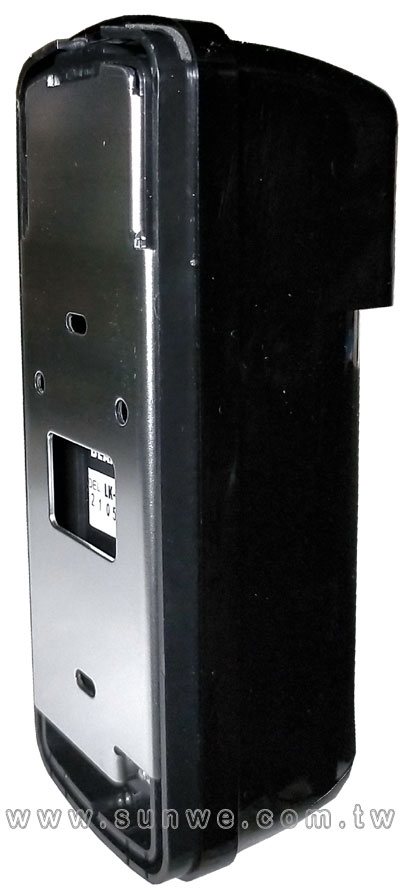

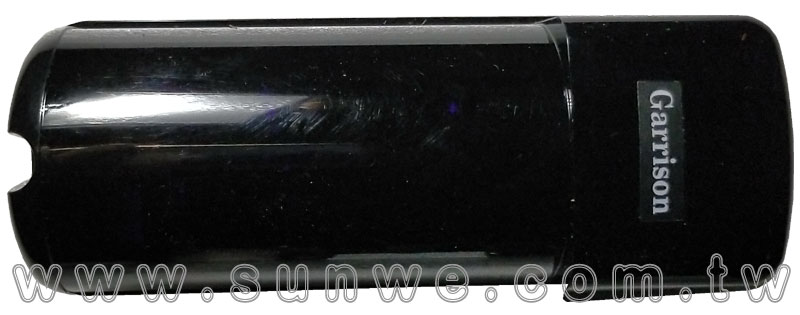

- 紅外線本體:L 185 * W 70 * D 70 mm

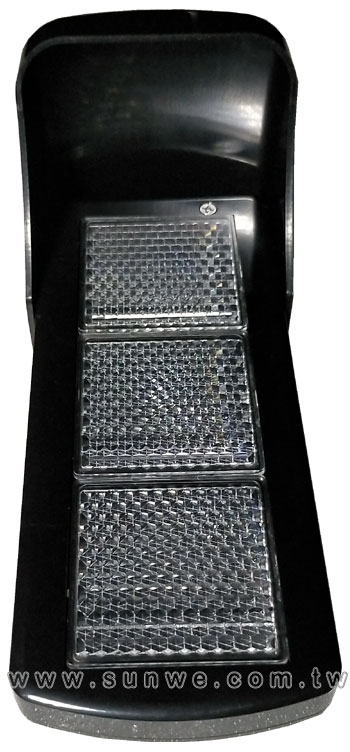

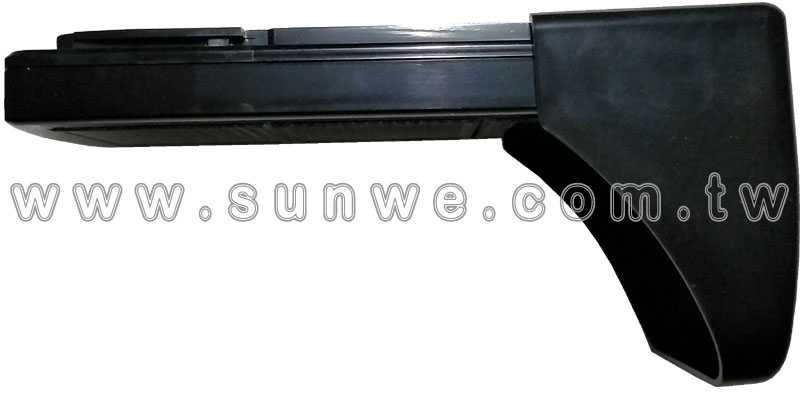

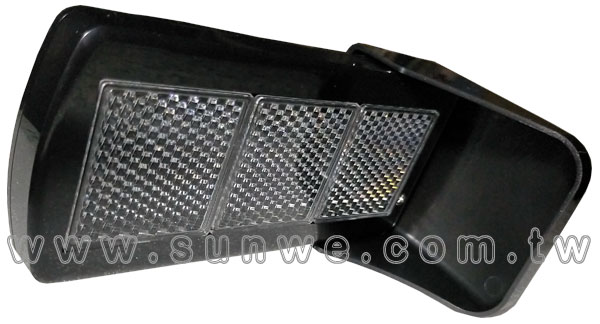

- 反射片(含帽蓋):L 184 * W 88 * D 93 mm
- 配件:帽蓋 *1,金屬基座板 *2,L型掛架 *1,自攻螺絲
*4,4Ø螺絲 *2









|
|
