雙組輸出電壓電流可調

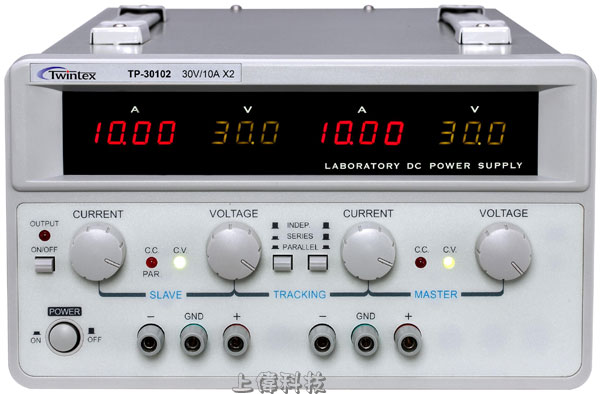

型號：TP-30102
|
輸出電壓 |
輸出電流 |
預設電壓/電流 |
輸出關斷 |
機體重量 |
| 雙組 0~30V |
雙組 0~10A |
有 |
有 |
16 kg |
型號：TP-60052
|
輸出電壓 |
輸出電流 |
預設電壓/電流 |
輸出關斷 |
機體重量 |
| 雙組 0~60V |
雙組 0~5A |
有 |
有 |
16 kg |
功能特點
- 0-30V,0-10A/0-60V,0-5A 雙組可調
- 定電壓、定電流、低紋波雜訊
- 可預設限流點
- 兩路通過開關在機器內部自動連接成串並聯模式，無需外部連接
- 串聯模式下可構成正負電源輸出
- 多圈電位器使設定電壓值更容易
- 環型變壓器體積小、重量輕
- 雙色四組LED數位顯示電壓、電流
Features
- 0-30V,0-10A/0-60V,0-5A two channels adjustable
- Constant voltage and constant current, low ripple & noise, low temperature drift
- Preset current limit point
- In tracking mode, two outputs are automatically connected in series or parallel without extra cables
- In series mode, the instrument can be connected as positive and negative supplies.
- Multi-tune potentiometer, easy to set up voltage
產品描述
- TP-600W雙輸出系列可調式直流穩壓電源是一種具有輸出電壓與輸出電流均連續可調、穩壓與穩流自動轉換的高穩定性、高可靠性、高精度的多組直流電源。
- 本系列直流電源為LED顯示，可同時顯示輸出電壓和電流值，且所有規格都具有預設電壓電流及輸出關斷功能。
- 另外，雙組可調電源可進行串聯或並聯使用，並由一組主電源進行電壓或電流跟蹤。
- 串聯時最高輸出電壓可達雙組電壓額定值之和
- 並聯時最大輸出電流可達雙組電流額定值之和。
規格說明
|
型號 |
TP-3020 |
TP-6010 |
|
輸出電壓 |
0~30V x2 |
0~60V |
|
輸出電流 |
0~10A x2 |
0~10A |
|
預設電壓/電流 |
√ |
√ |
|
輸出關断 |
√ |
√ |
| 跟蹤功能 |
√ |
√ |
| 機體重量 |
16 kg |
16 kg |
定電壓操作 CONSTANT VOLTAGE OPERATION
- 線性調節率：≤0.01%+3mV
- 負載調節率：≤0.02%+5mV
- 漣波及雜訊：≤2mVrms
定電流操作 CONSTANT CURRENT OPERATION
- 線性調節率：≤0.2%+3mA
- 負載調節率：≤0.2%+5mA
- 漣波及雜訊：≤6mArms
跟蹤功能
- (並聯)線性調節率：≤0.01%+3mV
- (並聯)負載調節率：≤0.02%+5mV
- (串聯)線性調節率：≤0.01%+5mV
- (串聯)負載調節率：≤300mV
- (串聯)跟蹤誤差率
- ≤0.5%+10mV of the master, no load
- (with load, add load regulation≤300mV)
顯示操作表 INDICATOR METER
- 電壓表顯示範圍：3位數LED顯示
- 電流表顯示範圍：4位數LED顯示
- 解析度：100mV/10mA
- 準確度：±(1% reading+2digits)
保護功能
- 過載和極性反向保護功能
輸入電壓
- AC110V/220V±10%, 50/60Hz
使用環境
- 0℃~40℃, ≤80%RH
儲存環境
- -10℃~70℃, ≤70%RH

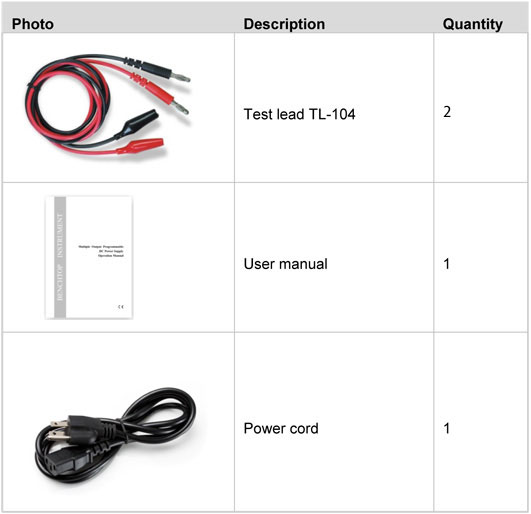

標準配件
- 電源線x1, 說明書x1, TL-104測試線x2
機體尺寸
- 460(長)x260(寬)x160(高)mm
機體重量
- 16kg
配件
|
