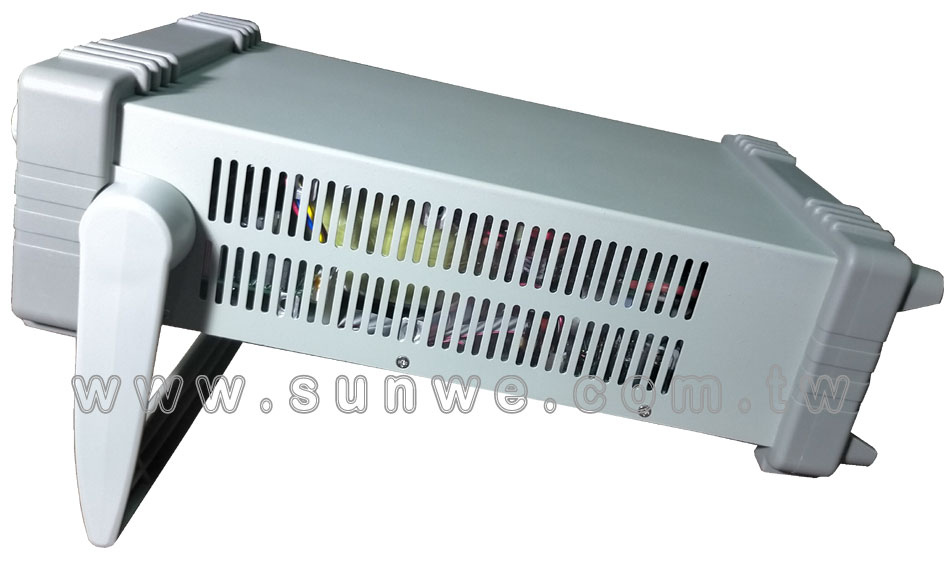

PPM系列
單組可程式直流電源供應器
型號：PPM-3603 (輸出量程 36V/3A)
|
電壓/電流輸出 |
電壓/電流解析度 |
記憶 |
介面 |
重量 |
| 0~36V/0~3A |
1mV/0.1mA |
100組 |
USB interface |
8 kg |
型號：PPM-3605 (輸出量程 36V/5A)
|
電壓/電流輸出 |
電壓/電流解析度 |
記憶 |
介面 |
重量 |
| 0~36V/0~5A |
1mV/0.1mA |
100組 |
USB interface |
8 kg |
型號：PPM-7503 (輸出量程
75V/3A)
|
電壓/電流輸出 |
電壓/電流解析度 |
記憶 |
介面 |
重量 |
| 0~75V/0~3A |
1mV/0.1mA |
100組 |
USB interface |
8 kg |
型號：PPM-7505 (輸出量程
75V/5A)
|
電壓/電流輸出 |
電壓/電流解析度 |
記憶 |
介面 |
重量 |
| 0~75V/0~5A |
1mV/0.1mA |
100組 |
USB interface |
8 kg |
型號：PPM-2010 (輸出量程
20V/10A)
|
電壓/電流輸出 |
電壓/電流解析度 |
記憶 |
介面 |
重量 |
| 0~20V/0~10A |
1mV/1mA |
100組 |
USB interface |
8 kg |
型號：PPM-12001 (輸出量程
120V/1A)
|
電壓/電流輸出 |
電壓/電流解析度 |
記憶 |
介面 |
重量 |
| 0~120V/0~1A |
1mV/0.1mA |
100組 |
USB interface |
6.8 kg |
型號：PPM-3010 (輸出量程 30V/10A)
|
電壓/電流輸出 |
電壓/電流解析度 |
記憶 |
介面 |
重量 |
| 0~30V/0~10A |
1mV/0.1mA |
100組 |
USB interface |
8 kg |
型號：PPM-12003 (輸出量程
120V/3A)
|
電壓/電流輸出 |
電壓/電流解析度 |
記憶 |
介面 |
重量 |
| 0~120V/0~3A |
1mV/0.1mA |
100組 |
USB interface |
8 kg |
型號：PPM-3H12 (輸出量程 300V/1.2A)
|
電壓/電流輸出 |
電壓/電流解析度 |
記憶 |
介面 |
重量 |
| 0~300V/0~1.2A |
1mV/1mA |
100組 |
USB interface |
8 kg |
型號：PPM-5H07 (輸出量程
50V/0.7A)
|
電壓/電流輸出 |
電壓/電流解析度 |
記憶 |
介面 |
重量 |
| 0~500V/0~0.7A |
1mV/1mA |
100組 |
USB interface |
8 kg |
功能特點
- ★0.01%低調整率,超高分辨率和精度
- ★可選擇連續或動態負載；低紋波與低噪音
- ★過載，極性接反保護，過壓保護，過流保護，過溫度保護
- ★具有定電壓和定電流兩種輸出狀態，根據負載情況自動切換
- ★4.3吋單色LCD螢幕高清晰度顯示，可全面顯示儀器的輸出狀態
- ★方便且快速的操作與設定界面，高速調節旋鈕和數字按鍵輸入
- ★內置蜂鳴器作為提示或警告；一鍵鎖定功能，有效防止誤操作
- ★具有輸出控制開關，控制更加靈活
- ★可存儲/調用100組電壓電流等數據，配合定時執行可達到簡易的自動測試目的
- ★遠程感應實現補償負載線的壓降
- ★支援電池充電功能；標配RS232介面，編程指令集符合SCPI
產品描述
- PPM系列是一高精確度單輸出的可程式直流電源供應器，輕便小巧，可調，多種操作模式。
- 整個系統完全由微處理機（MPU）控制，可以輕易的利用通訊介面(RS-232) 與電腦 (PC) 連線，來滿足使用者對自動測試及自動控制方面的需求。
- 軟體指令完全符合SCPI 命令格式，方便使用者自行開發自動測試及自動控制應用程式。
- 由於系統的全數位化，資料登錄完全由鍵盤及旋鈕控制，快速精確且方便。
- 可以廣泛用於電子產品開發、零件測試、通信行業、實驗室和科學研究單位。
規格
|
型號 |
PPM-3603 |
PPM-3605 |
PPM-7503 |
PPM-7505 |
PPM-2010 |
|
輸出量程 |
36V/3A |
36V/5A |
75V/3A |
75V/5A |
20V/10A |
|
額定直流輸出（0℃~40℃） |
|
電壓/電流 |
0~36V/0~3A |
0~36V/0~5A |
0~75V/0~3A |
0~75V/0~5A |
0~20V/0~10A |
|
過壓保護 |
0.1~40V |
0.1~40V |
0.1~80V |
0.1~80V |
0.1~24V |
|
過流保護 |
0.1~3.5A |
0.1~5.5A |
0.1~3.5A |
0.1~5.5A |
0.1~11A |
|
電壓/電流解析度 |
1mV/0.1mA |
1mV/0.1mA |
1mV/0.1mA |
1mV/0.1mA |
1mV/1mA |
|
型號 |
PPM-12001 |
PPM-3010 |
PPM-12003 |
PPM-3H12 |
PPM-5H07 |
|
輸出量程 |
120V/1A |
30V/10A |
120V/3A |
300V/1.2A |
500V/0.7A |
|
額定直流輸出（0℃~40℃） |
|
電壓/電流 |
0~120V/0~1A |
0~30V/0~10A |
0~120V/0~3A |
0~300V/0~1.2A |
0~500V/0~0.7A |
|
過壓保護 |
0.1~132V |
0.1~110V |
0.1~140V |
0.1~360V |
0.1~550V |
|
過流保護 |
0.1~1.1A |
0~3A |
0~3A |
0~1.2A |
0.1~0.7A |
|
電壓/電流解析度 |
1mV/0.1mA |
1mV/0.1mA |
1mV/0.1mA |
1mV/1mA |
1mV/1mA |
電壓輸出
- 電源效應/負載效應：≤0.01%+3mV/≤0.01%+3mV (I≤3A) / ≤0.02%+5mV (I>3A)
- 恢復時間：≤100us (50% load change, minimum load 0.5A)
- 漣波和雜訊：≤1mV rms (I≤3A) (5Hz~1MHz) / ≤2mV rms (I>3A) (5Hz~1MHz)
- 溫度係數/設定精度：≤100ppm/℃/±(0.03% of reading + 10mV) (25±5℃)
- 設定解析度：1mV
電流輸出
- 電源效應/負載效應：≤0.2%+3mA/≤0.2%+3mA (I≤3A) / ≤0.2%+5mA (I>3A)
- 漣波和雜訊：≤3mA rms (I≤3A) / ≤6mA rms (I>3A)
- 設定精度：±(0.2% of reading + 10mA) (25±5℃)
- 設定解析度：0.1mA
顯示
- 電壓/電流：5 digits display
- 電壓/電流解析度：1mV/0.1mA
- 讀數精度：±(0.02% of reading +5mV) (25±5℃)
保護
- 過載保護，極性接反保護，過壓保護，過流保護，過溫度保護
遠程感應
- 最大補償電壓0.1V
電池充電
- 鋰電池曲線充電
鎖鍵盤
- 有
介面
- 標配RS232，支持SCPI指令集
存儲調出
- 100組
絕緣度
- 底座與端子間：≥20MΩ/500VDC
- 底座與交流電源線間：≥30MΩ/500VDC
操作環境/儲存環境
- 環境溫度：0~40℃
- 相對濕度：≤80%/
電源輸入
- AC 110V/220V±10%, 50/60Hz

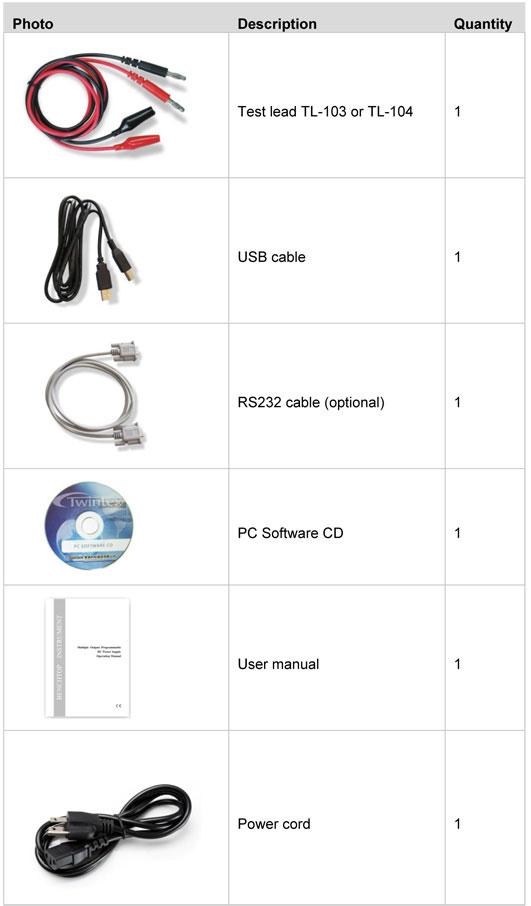

附件
- 使用手冊×1，電源線×1，軟體光碟×1，RS232連接線×1，測試線×1
尺寸
- 412(D)×215(W)×89(H)mm
重量
- 8kg
