HV系列
60~100KV高壓直流電源

產品描述
- HV系列高壓直流電源,輸出電壓範圍為10kV至200kV。
- 輸出控制可在遠端控制和本地控制之間切換。

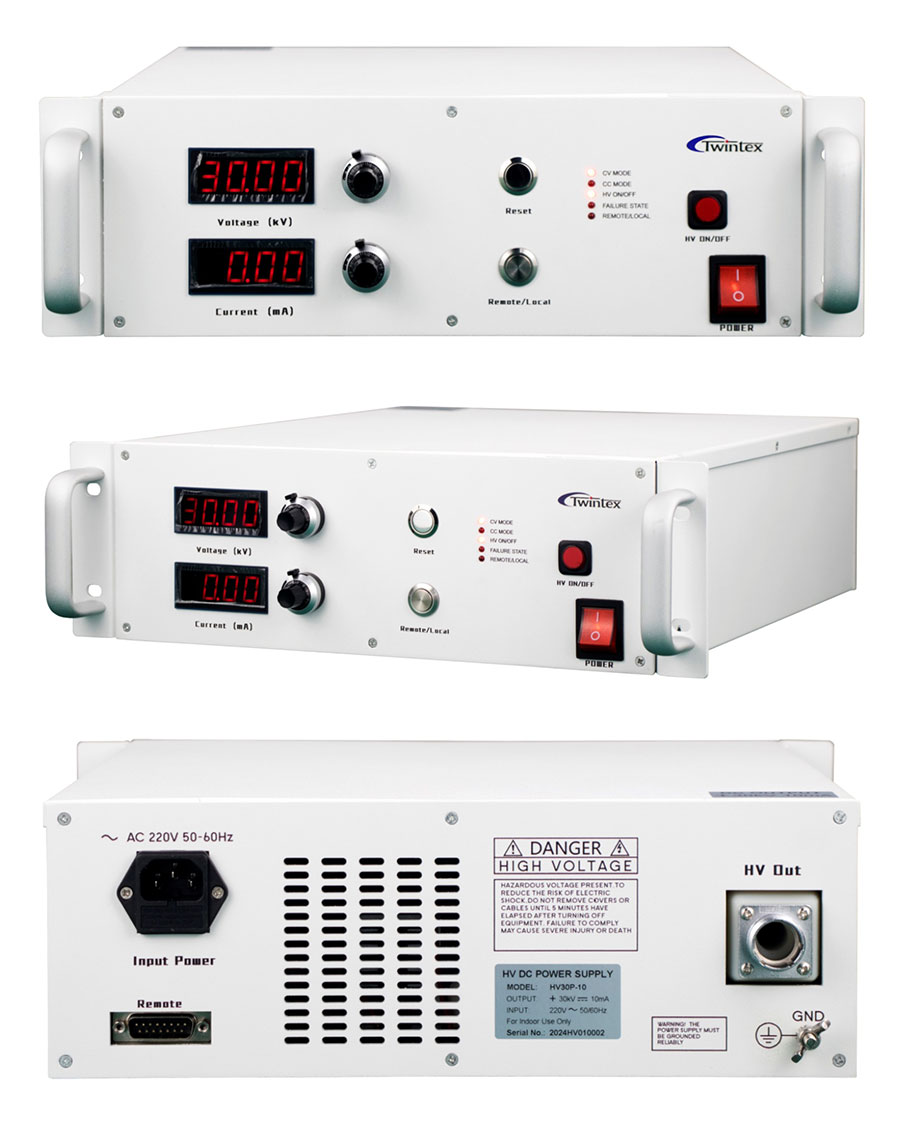

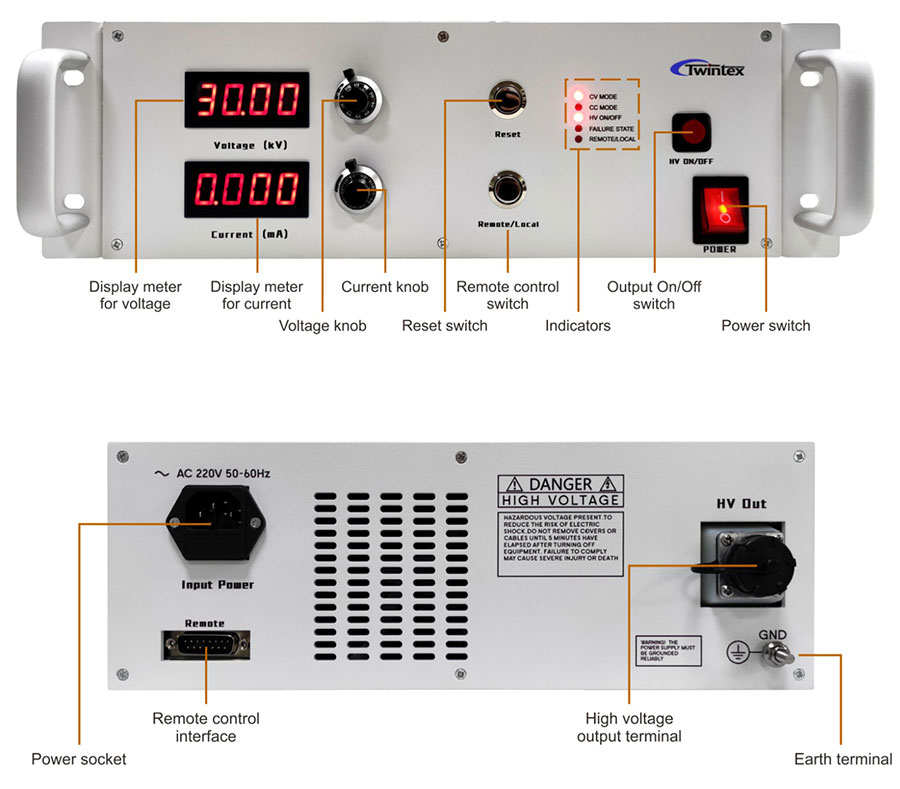

- 輸出顯示和輸出指示燈直接位於前面板上,並可引導至外部遠端顯示器。
- 高壓輸出端具有過電流、過電壓、短路保護和電弧保護。
- HV系列廣泛應用於靜電應用,如靜電除塵、靜電紡絲、靜電分離、靜電噴塗、靜電植絨等。
- HV系列還可用於高壓絕緣測試、材料分選、金屬老化、高壓去毛邊和實驗室測試。
功能特點
- ★ 輸出電壓全範圍可調
- ★ 正輸出+10kV至+200kV
- ★ 負輸出-10kV至-200kV
- ★ 4位數LED電壓、電流顯示
- ★ 低EMI,抗干擾能力強
- ★ OVP、OCP、ARC 和短路保護
- ★ 0-10V類比控制電壓、電流輸出

規格
輸出 Output
- 額定電壓 Rated Voltage:Full range adjustable
- 額定電流 Rated Current:Full range adjustable (except 1mA models)
- 線性調整率 Line regulation:CV≤0.1%FS
- 負載調整率 Load regulation:CV≤0.1%FS
- 漣波及雜訊 Ripple & Noise:≤0.5% FS
高電壓穩定性 High Voltage stability:≤0.1% per hour after warm-up for one hour
溫度係數 Temperature co-efficient:100ppm/°C
顯示 Display
-
顯示錶 Meter:4 digits LED display for voltage and current
- 顯示解析度 Display resolution
-
- Voltage:0.01kV / 0.1kV
-
- Current:0.001mA / 0.01mA
- 顯示精確度 Display Accuracy
-
- Voltage:≤0.1%FS+2LSB
-
- Current:≤0.1%FS+2LSB
保護 Protection
- 過電壓保護 Over Voltage Protection (O.V.P.)
-
- Built-in OVP protection with limit of 105% rated output voltage. The output will be shut down when OVP is activated.
- 過電流保護 Over Temperature Protection (O.C.P.)
-
- Built-in OCP protection with limit of 105% rated output voltage. The output will be shut down when OCP is activated.
- 過溫度保護 Over Temperature Protection (O.T.P.)
-
- Built-in OTP protection with heat sink temperature limit of 65°C±5°C The output will be shut down when OTP is activated.
- 短路保護 Short Circuit Protection
-
- The output will be shut down when short circuit protection is activated.
一般 General
- 冷卻方法 Cooling method:Cooling
fan
- 操作環境 Operating environment:0℃~40℃,10%~80%RH
- 儲存環境 Storage environment:-20℃~70℃,
10%~90%RH
- 附件 Accessories:Input cable x1, Output cable x1, Operation manual x1
- 電源 Power source:AC220V±10% single phase, 50/60Hz
- 淨重 Net weight:Approx 6.5kg
60KV系列
型號:HV60P-1/HV60N-1
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
60KV |
1mA |
60W |
376W*110H*367D mm |
1P 220V |
型號:HV60P-2/HV60N-2
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
60KV |
2mA |
120W |
376W*110H*367D mm |
1P 220V |
型號:HV60P-5/HV60N-5
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
60KV |
5mA |
300W |
376W*110H*367D mm |
1P 220V |
型號:HV60P-10/HV60N-10
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
60KV |
10mA |
600W |
492W*110H*360D mm |
1P 220V |
型號:HV60P-20/HV60N-20
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
60KV |
20mA |
1200W |
492W*110H*360D mm |
1P 220V |
型號:HV60P-40/HV60N-40
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
60KV |
40mA |
2400W |
492W*110H*360D mm |
1P 220V |
70KV系列
型號:HV70P-0.14/HV70N-0.14
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
70KV |
0.14mA |
10W |
492W*110H*360D mm |
1P 220V |
型號:HV70P-0.43/HV70N-0.43
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
70KV |
0.43mA |
30W |
492W*110H*360D mm |
1P 220V |
型號:HV70P-0.85/HV70N-0.85
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
70KV |
0.85mA |
60W |
492W*110H*360D mm |
1P 220V |
型號:HV70P-1.43/HV70N-1.43
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
70KV |
1.43mA |
100W |
492W*110H*360D mm |
1P 220V |
型號:HV70P-2.14/HV70N-2.14
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
70KV |
2.14mA |
150W |
376W*110H*367D mm |
1P 220V |
型號:HV70P-4.29/HV70N-4.29
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
70KV |
4.29mA |
300W |
492W*110H*360D mm |
1P 220V |
型號:HV70P-8.57/HV70N-8.57
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
70KV |
8.57mA |
600W |
492W*110H*360D mm |
1P 220V |
型號:HV70P-17.1/HV70N-17.1
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
70KV |
17.1mA |
1200W |
492W*110H*360D mm |
1P 220V |
80KV系列
型號:HV80P-0.13/HV80N-0.13
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
80KV |
0.13mA |
10W |
492W*110H*360D mm |
1P 220V |
型號:HV80P-0.38/HV80N-0.38
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
80KV |
0.38mA |
30W |
492W*110H*360D mm |
1P 220V |
型號:HV80P-0.63/HV80N-0.63
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
80KV |
0.63mA |
50W |
492W*110H*360D mm |
1P 220V |
型號:HV80P-0.75/HV80N-0.75
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
80KV |
0.75mA |
60W |
492W*110H*360D mm |
1P 220V |
型號:HV80P-1.25/HV80N-1.25
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
80KV |
1.25mA |
100W |
492W*110H*360D mm |
1P 220V |
型號:HV80P-1.87/HV80N-1.87
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
80KV |
1.87mA |
150W |
492W*110H*360D mm |
1P 220V |
型號:HV80P-3.75/HV80N-3.75
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
80KV |
3.75mA |
300W |
492W*110H*360D mm |
1P 220V |
型號:HV80P-7.5/HV80N-7.5
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
80KV |
7.5mA |
600W |
492W*110H*360D mm |
1P 220V |
型號:HV80P-15/HV80N-15
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
80KV |
15mA |
1200W |
492W*110H*360D mm |
1P 220V |
100KV系列
型號:HV100P-0.1/HV100N-0.1
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
100KV |
0.1mA |
10W |
516W*136H*500D mm |
1P 220V |
型號:HV100P-0.3/HV100N-0.3
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
100KV |
0.3mA |
30W |
516W*136H*500D mm |
1P 220V |
型號:HV100P-0.5/HV100N-0.5
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
100KV |
0.5mA |
50W |
516W*136H*500D mm |
1P 220V |
型號:HV100P-0.6/HV100N-0.6
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
100KV |
0.6mA |
60W |
516W*136H*500D mm |
1P 220V |
型號:HV100P-1/HV100N-1
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
100KV |
1mA |
100W |
516W*136H*500D mm |
1P 220V |
型號:HV100P-1.5/HV1.0N-1.5
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
100KV |
1.5mA |
150W |
516W*136H*500D mm |
1P 220V |
型號:HV100P-3/HV100N-3
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
100KV |
3mA |
300W |
516W*136H*500D mm |
1P 220V |
型號:HV100P-5/HV100N-5
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
100KV |
5mA |
500W |
516W*136H*500D mm |
1P 220V |
型號:HV100P-6/HV100N-6
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
100KV |
5mA |
600W |
516W*136H*500D mm |
1P 220V |
型號:HV100P-10/HV100N-10
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
100KV |
10mA |
1000W |
516W*136H*500D mm |
1P 220V |
型號:HV100P-12/HV100N-12
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
100KV |
12mA |
1200W |
516W*136H*500D mm |
1P 220V |
型號:HV100P-20/HV100N-20
額定電壓 |
額定電流 |
額定功率 |
尺寸 |
輸入電壓 |
100KV |
20mA |
2000W |
516W*136H*500D mm |
1P 220V |
|
|
