系統特色

1.數位話機顯示：數位話機有32字元的LCD顯示幕,待機時顯示日期,時刻,通話時顯示撥出與撥入的外線號碼或分機號碼。

2.分機號碼設定：分機號碼可設定2~6 碼,範圍10~999999。

3.分機上鎖：分機可預先設定2~8位數密碼,當使用者離席時可按上鎖功能代碼將分機上鎖,此後只能撥分機,不能撥外線。回座後按解鎖功能代碼加2~8位數密碼,將分機解鎖,開放撥外線。

4.外線振鈴：外線來話可由分機直接接聽而外線來話振鈴程序可設定為中繼台響鈴,群組分機逐一響鈴,群組分機同時響鈴的組合,日間與夜間可分別設定不同的程序。

5.振鈴分機群組：外線振鈴分機群組可依日夜間分別設定,最多32部分機同時響鈴。

6.中繼台：中繼台可由一部數位話機或一部數位話機與一部直撥顯示台組成。LCD顯示幕可顯示來話外線號碼,來話分機號碼,保留回叫.可指定8部中繼台作為來話自動分配中繼台。

7.來話自動分配(ACD/UCD)：可設定外線來話自動分配。當外線來話時,自動選擇接聽次數最低的中繼台振鈴。

8.日夜間切換：在日間按下話機或中繼台的[夜切功能鍵]，立即切換至夜間狀態，再按一次[夜切功能鍵]，又回復日間狀態。

9.來話號碼顯示：來話分機號碼或來話外線號碼,可顯示在LCD 顯示幕。

10.電話秘書功能：每個主管分機可設定關聯的秘書分機，多個主管分機可設定同一秘書分機。 當主管分機響鈴時，秘書分機也會同時響鈴並代為接聽來電。

11.彈性鍵：可設為[外線鍵]、[外線熱線鍵]、[內線彈性鍵]、[彈性功能鍵]。按下[內線彈性鍵]可代接振鈴分機，或將被保留分機或外線轉接給其他分機。

12.系統日期時間：可設定系統日期與時間。

13.三方會談：分機可做1內線2外線或2內線1外線或3內線會談。

14.三十方會談：分機可1組30方同時會談,或10組3方同時會談，可動態彈性調整。

15.日夜間長途控撥：分機需可設定日夜間不同的長途控撥等級。(10級：無限制,國際,行動,長途,區碼,市區,緊急…),作為開放或限制撥外線的號碼的依據。

16.日夜間系統速撥長途控撥：分機需可設定日夜間不同的系統速撥長途控撥等級(10級)，作為開放或限制撥外線的號碼的依據。

17.國內長途區碼開放：分機若設定為國內長途區碼部分開放等級,可設定8組100個區碼選擇開放撥號。

18.使用帳號密碼撥外線：使用者可在其他分機輸入個人所屬的帳號與密碼(1~8碼),改變為帳號的長途控撥等級撥出外線,詳細通話記錄包含帳號碼。

19.保留音樂：分機通話中,類比式話機可做[閃切]或數位話機可按[保留鍵],將通話對方保留,對方聽到保留音樂。保留音樂源可選擇來自內部IC 音樂或外接音源.

20.背景音樂：可收聽背景音樂,由話機喇叭播出,音源與保留音樂相同。

21.分機分群：分機可設定所屬值機台群、廣播群、彈性鍵群、滑線群、代接群。

22.外線通話有效記錄：超過最短有效通話時間,或收到極性反轉信號才記錄。

23.詳細通話紀錄：分機與外線結束通話後,立即經RS232 埠送出詳細通話紀錄,內容包含分機號碼,外線編號,撥出電話號碼,通話開始日期,開始時刻,通話持續時間(時：分：秒)。

24.遠端維護：維護人員可在個人電腦使用維護軟體,透過數據機經主控卡的串列埠連接本系統,做遠端程式設定,資料備份與回存。

25.內線呼叫：分機可直接撥其他分機號碼,呼叫分機。

26.內線熱線：分機可設定話機拿起聽筒或按[內線彈性鍵]自動呼叫預先指定的分機。

27.外線熱線：分機按[外線熱線鍵]自動抓取所屬外線群的外線，並撥出預先儲存的電話號碼。

28.直撥中繼台：分機撥9直撥中繼台。

29.內線保留：分機與其他分機通話時，單機可按[閃切]或數位話機按[保留鍵]，保留其他分機，再撥出或接聽來話。

30.內線預約：分機撥其他分機聽到忙音時,可按功能代碼(例：811#),預約其他分機,當其他分機掛下聽筒後,自動回叫本分機。

31.代接：與分機屬同一代接群的其他分機響鈴時,分機可按功能代碼代為接聽來話。也可按功能代碼指定代接其他群響鈴分機。

32.數位話機廣播：分機可對8群數位話機的喇叭分群廣播也可對8群同時廣播

33.外部廣播：分機可經由外部廣播埠對外部廣播設備做廣播。

34.廣播應答：分機可按功能代碼(例＊＃)應答廣播。

35.對分機留言：呼叫分機聽到回鈴音或忙音皆可按功能代碼,數位話機可按[留言鍵]留言。被留言分機的留言燈閃爍。

36.呼叫留信分機：分機的留言燈閃爍時,按功能代碼可呼叫留言分機,當留言分機接聽後,自動刪除此留言。

37.緊急呼叫：分機可設定呼叫其他分機聽到忙音時,按[急呼鍵],被呼叫分機聽到急呼警示音3 響,被急呼分機可保留通話或掛斷目前通話,自動與急呼分機通話。

38.所有來話轉送：分機可按功能代碼設定全轉送至指定分機,當分機被呼叫,改為被指定的分機振鈴

39.忙線來話轉送：分機可按功能代碼設定忙線轉送至指定分機,當分機忙線時被呼叫,改為被指定的分機振鈴。

40.無人應答來話轉送：分機可按功能代碼設定無應答轉送至指定分機,當分機被振鈴時,若逾時未應答,分機停止振鈴,改為被指定的分機振鈴。

41.解除來話轉送：分機可按功能代碼解除來話轉送。

42.內線呼叫：可分為振鈴和語音呼叫。

43.轉接不應答回叫：轉接被振鈴分機逾時未應答,回鈴操作轉接的分機。

44.轉接內/外線：通話中,類比分機做閃切或數位話機按[保留鍵],對方聽到保留音樂,話機撥內/外線號碼,話機掛聽筒或數位話機按[轉接]鍵,將對方接往內/外線。

45.緊急插叫：分機可設定呼叫其他分機聽到忙音時,按[急呼鍵],被呼叫分機聽到插叫警示音6 響,接著與插叫方通話,被插叫分機原通話對象自動被保留。插叫方通話完畢後,被插叫分機再度聽到插叫警示音6 響,接著恢復與原通話對象通話。

46.勿干擾：分機可按功能代碼設定勿干擾,防止被呼叫。

47.鬧鈴：分機可設定一次或每日鬧鈴,中繼台對指定分機設定一次鬧鈴。

48.自動抓外線：分機可撥0 自動抓取話機使用外線群的外線,每群外線可設定固定或循環尋線

49.指定抓外線：分機可按功能代碼或[外線彈性鍵]指定抓外線。

50.外線撥號：分機抓取外線後,可撥電話號碼。

51.掛斷外線：分機與外線通話時,掛下聽筒即釋放外線。

52.外線保留：分機與外線線通話時,可按[閃切]或數位話機按[保留鍵],保留外線,再撥出或接聽來話。

53.抓取保留外線：分機可按功能代碼(例：8001~8048),指定抓取被其他分機保留的外線。

54.保留回鈴：保留超過保留回叫時間(可設定),對原保留分機回鈴;原保留分機通話中,可聽到話中鈴提醒音3響。再逾時再提醒,回叫提醒次數可設定。超過提醒次數,回鈴中繼台。

55.自動重撥：分機按功能代碼,自動重撥最後呼叫的分機或外線電話號碼。

56.系統簡碼撥號：分機撥功能代碼加上100~999,自動尋取外線撥出系統儲存的900組共用簡碼。

57.分機個人簡碼撥號：分機撥功能代碼加上000~009,自動尋取外線撥出分機儲存的10組共用簡碼。

58.外線預約：分機撥0尋外線聽到忙音時,可按功能代碼(例：811#),預約外線,當任一外線被釋放後,自動回叫本分機。

59. ARS 自動路由撥號：分機可設定開啟ARS 機能,自動尋取外線並撥號時,根據電話號碼及ARS 規則,優先選擇最經濟外線, 並可將電話號碼的前幾碼代換為另一組號碼。

60.來話跟隨至外線電話：分機可按功能代碼設定來話內/外線跟隨至本分機使用的外線群,並撥出預先儲存的簡碼撥號。系統會記錄詳細通話資料。

61.跟隨電話：當使用者離席時，使所有撥入此分機之來話皆可轉接至所設定之分機。

　

　

FX-100 系統結構圖

　

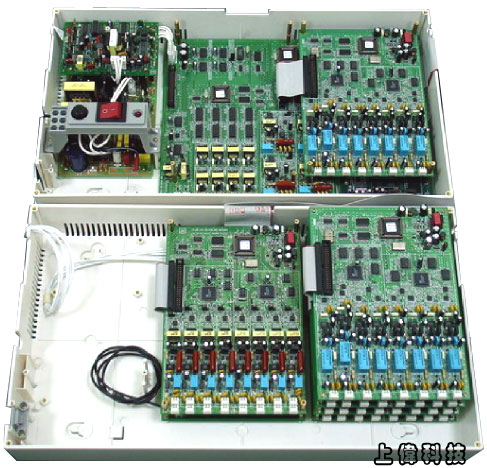

最大實裝容量及架構簡介

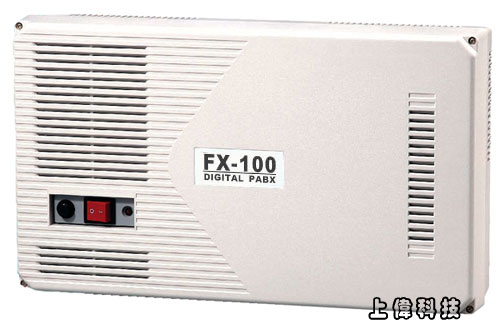

主機櫃部份

主機櫃基本配備為POWER板及TD48主機板,通信容量為4路外線及8路數位內線，主控卡片可依用戶需求功能選擇搭配MCU、MCU2 或MCU3，其擴充功能卡片最大實裝為6片,加上主機板TD48總容量為60路。

各項功能卡片部份

可分為ATK-CID類比局線卡(含來電顯示功能)、AET 類比分機卡、DET 數位內線卡，每張卡片容量為8 路；另有自動總機卡VOC、鈴流產生器(SIN-RING)、DECT(無線手機漫遊卡)、30 方會談功能晶片⋯等。

擴充機櫃部份

系統容量超出60路時可加裝一個擴充機櫃，使全系統總容量達到116路，內含橋接卡及與主機櫃連接之信號排線、電源線，可擴充各項功能卡片7片，擴充櫃容量可達56路。

一般說明

系統容量：外線最大52路，分機最大112路

系統最大總容量116路(內線+外線)

交換方式：PCM/TDM分時多工無阻塞交換

電源：輸入110/240VAC，50/60Hz；輸出28VDC

停電：鋰電池保持記憶2年，停電轉換卡，備用電池

撥號：PULSE 10~20pps，DTMF，PULSE to DTMF

數位話機配線方式 : 星狀式2芯無極性配線,電源由系統供應,不需外加電源.

接口：CO/分機： Molex，T1/E1/ISDN：RJ-45，主櫃與副櫃：40pin 排線

SMDR：RS-232 通訊介面

　

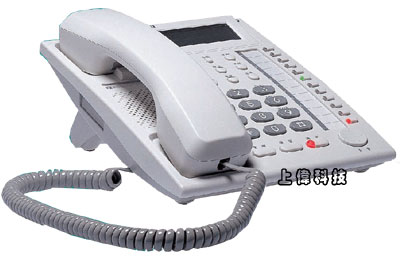

話機操作功能

　

1.多鍵型話機可設定局線,內線,直撥鍵及燈號指示.

2.外/內線撥號：可用拿聽筒及免持聽筒撥號.

3.免持聽筒對講與一般對講可隨時切換.

4.免持聽筒對講時,可隨時切換至靜音狀態.

5.自動尋取外線的操作碼可自行設定,"0"或"9".

6.可按功能碼或功能鍵，能自動重撥最後撥叫之內線或外線號碼.

7.話中儲存電話號碼,重新抓取外線後,可重撥該電話號碼.

8.每一分機預先各別儲存 10 組電話號碼, 及系統共同號碼90組.

9.內外線通話皆可保留,並提供保留音源聲,話機可在接聽第二通來話.

10.所保留的內外線,只要再按保留鍵即可取回,最後4條保留外線可循環取回.

11.被保留的外線過久,會自動提醒保留者,不必擔心遺漏電話.

12.保留過久提醒時間,及再次提醒間隔時間可設定.

13.外線專用保留功能,其它話機無法代接專用保留之外線.

14.內外線振鈴轉接/語音呼叫轉接.

15.內線呼叫方的分機號碼,顯示在 LCD 螢幕上.

16.直撥總機之操作碼可設定為"0"或"9".

17.代接: 指定響鈴/同群/指定群/友機的內外線著信.

18.直接應答響鈴外線.

19.外線通話時間顯示.

20.外線通話時間提醒音.

21.外線使用狀況以雙色燈指示, 並配有LCD 液晶顯示幕, 一目瞭然.

22.內線語音/振鈴呼叫切換.

23.外線或內線忙線時有預約功能,不必浪費時間等用電話,待他人用畢後即自動響鈴通知即可使用.

24.分機緊急呼叫,螢幕顯示呼叫者分機號碼.分機可設定呼叫其他分機聽到忙音時,按[急呼鍵],被呼叫分機聽到急呼警示音3 響,被急呼分機可保留通話或掛斷目前通話,自動與急呼分機通話。

25.話機具備留言指示燈,顯示型話機可顯示等待者分機號碼.

26.各分機可設定勿干擾,所有來話不會響鈴干擾,並有燈光閃亮指示.

27.各分機可設定所有來話跟隨,所有來話自動轉接至指定分機.

28.各分機可設定忙線自動轉接,當該分機忙線時,其他來話自動轉接至指定分機.

29.各分機可設定無人應答轉接,當來話響鈴超過設定時間,即自動轉接至指定分機.

30.三方會談,可做一內線二外線,二內線一外線,或三內線會談.

31.外線來話與內線呼叫有不同響鈴聲.

32.勿干擾：分機可按功能代碼或話機上勿擾鍵設定勿干擾,防止被呼叫，但撥出不受影響
