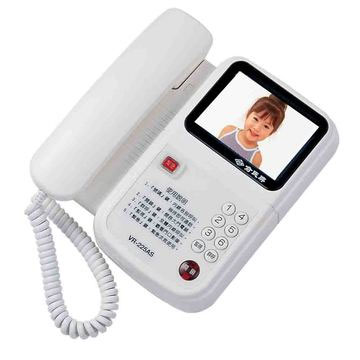

VR-225ASC

四線式六戶防盜彩色影像室內機

1.室內機功能：

a. 室內機可接受門口機呼叫，被呼叫之室內機會立刻響鈴（杜鵑圓舞曲），及顯示彩色影像，同時可免持聽筒互相通話50 秒。

（如室內機無人接聽，50 秒後自動恢復待機狀態）。

b.室內機設有一開鎖按鈕可開樓下門鎖。門鎖開時指示燈亮，門鎖關時指示燈滅。

c.室內機設有一監視按鈕，按下監視按鈕，可監視樓下門口動靜。

d.室內機可設有一群呼按鈕，按下群呼按鈕，所有室內機均會響鈴（叮叮、噹噹叫兩遍）。

e.室內機設有一緊急按鈕，按下緊急按鈕，室內機會警報20 秒。

f.室內機左上側內設有一重置鍵，按下重置鍵後門鈴聲及警報聲皆可停止。

g.室內機下右側內設有一個75Ω調整開關，切右邊為OFF、切左邊為ON（75Ω）。

h.室內機下側內設有一個4 P 指撥開關，（1，2，3，4）SW 分別代表用戶（1、2、4、8）號。

（VR-225AS、VR-275AS 只用前三碼用來設定室內機號碼1~7）。

注意：不可編為O 碼。（因為O 碼為群呼專用碼）

i.室內機右側內設有三個VR 調整開關，分別為鈴聲大小調整、黑白對比調整、及亮度調整。

j.室內機正面聽筒旁設有一個三段防盜開關，切上面為防盜（緊急按鈕上指示燈會常亮），切中間為OFF，切下面為來客報知。

（防盜、來客報知等功能使用均需在門上配裝NC 磁簧開關，當磁簧開關被觸發時才會警報或響鈴）。

k.室內機內設有（OP1）選擇插PIN，可選擇門口機與室內機呼叫是否要產生不同聲音。

※當（OP1）選擇ON 時，可分別產生不同鈴聲，則容量為1~7 戶。此時指撥開關第4 PIN 須設定為ON。

  同時室內機之（OP2）與門口機之（OP1）若設定為8，則室內機監視按鈕，可主動監看門口機50 秒。

※當（OP1）選擇OFF 時，只產生一種鈴聲，則容量為1~14 戶。同時室內機之（OP2）與門口機之（OP1）若設定為15。

2.室內機呼叫室內機：

a.室內機上設有共六個呼叫按鈕（1~6），依編號直接用單按鈕按，該號碼室內機立刻響鈴（叮噹、叮噹叫三遍），提起話筒，既可互相通話50 秒。

（如室內機無人接聽，50 秒後自動恢復待機狀態）。

b.例如1 號室內機呼叫2 號室內機，1 號室內機有撥號音，2 號室內機響鈴，可連續呼叫多台室內機，形成內線多戶相互通話。

c.室內機與室內機通話時，若門口機呼叫任何一台室內機，則門口機加入通話，門口機平時為密話。

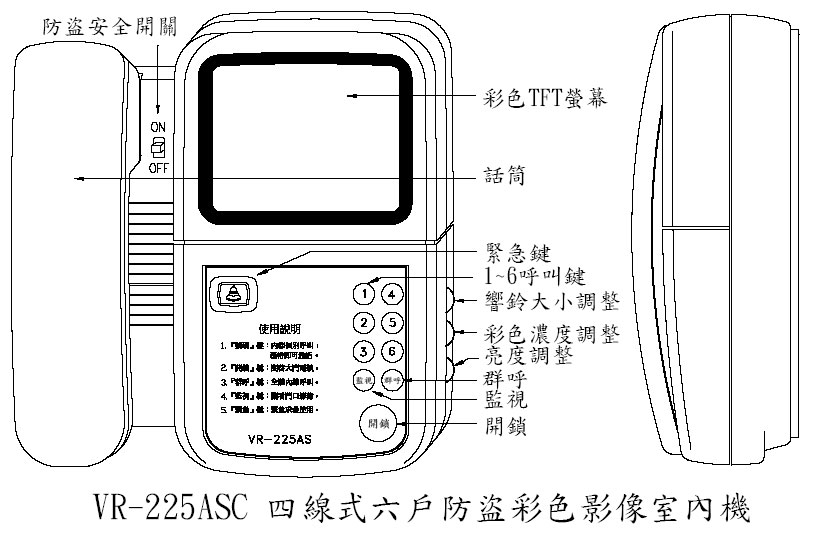

3.四線式六戶防盜彩色影像室內機示意圖：VR-225ASC

規格

1.電源使用：輸入110~220V、輸出DC-12V 供室內機自己使用。

2.顯示器：3.5 吋TFT LCD。

3.掃描格式：600（H）×234（V）。

4.耗電量：待機5mA，啟動580mA。

5.外殼材質：A B S 塑膠。

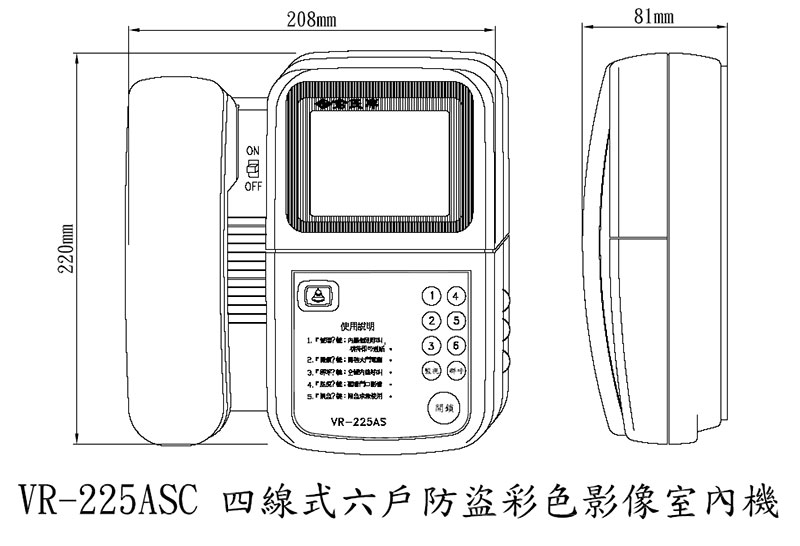

6.外觀尺寸：長220mm ×寬208mm ×高81mm。
