AD-704TN
瓦斯切斷器
(手動/電動)
瓦斯切斷器安裝

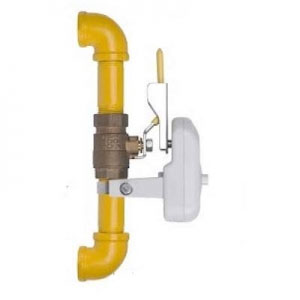

- 1.安裝瓦斯切斷器(AD704TN)於瓦斯管上.

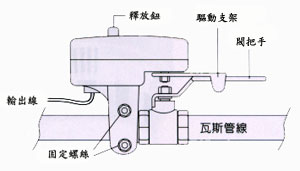

- 2.確認瓦斯切斷器驅動支架及開關閥把手是否同在一軸心上(如圖).
- 3.使用固定螺絲將瓦斯切斷器固定於瓦斯管線上然後押住釋放鈕後轉動開關閥把手,看手動轉動是否順暢正常,以確認瓦斯切斷器驅動支架及開關閥把手在同一軸心轉動,如果不在同一軸心上,請鬆開固定螺絲並移動位置使瓦斯切斷器驅動支架及開關閥把手在同一軸心上,然後固定之
備註
- 1.瓦斯自動切斷控制器(LK-3000SC)可直接與兩個以上(瓦斯或一氧化碳或偵煙器)偵測器連線控制.
- 2.瓦斯切斷器具釋放鈕,可手動控制閥體板手的開啟與關閉.
- 3.瓦斯切斷器驅動支架及瓦斯固定環、螺絲等,為不鏽鋼材質
- 4.瓦斯切斷器配線方式：
- 紅線(電源12VDC+)
- 黑線(電源12VDC-)
- 白線(閥關閉時,白線與黑線導通)
電器規格
- 適用管徑：6分(3/4")或4分(1/2")
- 使用電源：DC12V
- 開關時間及角度：小於10秒/90°
- 防塵防水等級：IP54
- 輸出信號：
- 切斷器OFF(關)
- 閥關閉接點(NC)
- 復歸方式： 手動 / 電動
- 正向 DC12V切斷器正轉閥體關
- 反向 DC12V切斷器反轉閥體開
- 外型尺寸：140L x 62W x 110H mm
產品說明

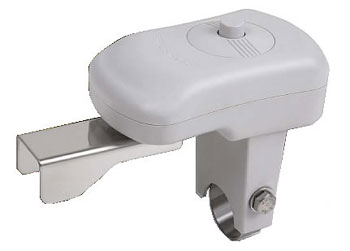

- 瓦斯切斷器是一種重要的安全設備，可以自動關閉瓦斯開關閥，以防止瓦斯爆炸或瓦斯燃燒不完全所引起的一氧化碳中毒。
- 這款瓦斯切斷器具有兩種型號可供選擇：LK-704T和LK-704TN。前者為手動控制型號，後者則可以選擇手動或電動控制。
- 這樣的設計使得瓦斯切斷器在不同的應用場景下都能適應需求。
- 該切斷器適用於4分(1/2")或6分(3/4")的管徑，能夠滿足不同管道系統的要求。
- 它具有快速的開關時間和90°的開關角度，大約在10秒內完成。這樣的操作效率保證了瓦斯切斷器的迅速反應和可靠性。
- 瓦斯切斷器的外殼具有IP54的防水等級，能夠有效防止水分和灰塵的進入，確保設備的穩定運行和長壽命。
- 此外，它還配備了釋放鈕，可以手動控制閥體板手的開啟和關閉，提供更多靈活性和便利性。
- 整體而言，瓦斯切斷器是一種關鍵的安全設備，它通過自動關閉瓦斯開關閥，提供了對於瓦斯爆炸和一氧化碳中毒的有效防護。
- 具有不同型號和適用管徑的選擇，以及快速的開關時間和可靠的防水性能，這款瓦斯切斷器是保障人們生活安全的重要裝置。
|
|
