 (AC輸入/AC輸出)
產品特性
- 採用進口專業型感應元件(PIR)
- 高感度、安裝方便
- 體積小、負載大、壽命長
- SMD零件穩定度特佳
- 附感應動作指示燈
- 延遲通電時間可調
- 明/暗工作時機，可依使用者設定
功能特點
- 雙頭分離.360度全方位，雙頭之間訊號連接線距離5公尺
- 通道燈具.雙門地點. 雙頭感應.
- 單一負載(輸出)AC110V ~AC220V
- 照明延遲時間長短(TIME): 5秒 ~15分
- 日夜(LITE): 可選擇24小時感應或只有晚上感應
- 開關”ON”時燈具保持常亮，”AUTO”時紅外線感應
- 電源：AC100V ~ 240V
- 感應範圍：8-10 公尺
- 感應器正常使用可起動80000~100000次,若人次過多時,測試OK後,請調長延遲時間,如公共走道約1.5~3分鐘…
感測距離

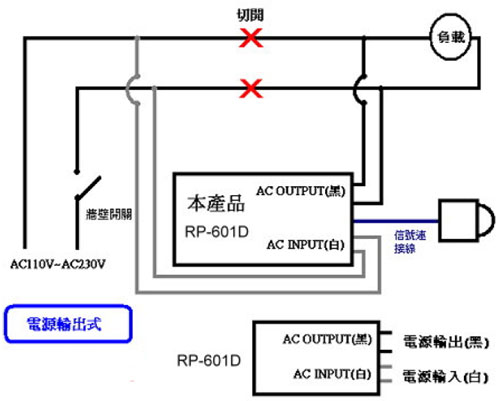

RP-601D配線範例
請注意
- A) 一組感應器可接多盞燈具電源端/負載端可不分極性但要注意AC110V/AC220V負載
- B)一盞燈具若要接多組感應器注意AC110V/220V負載, 電源端/負載端必須分極性
RP系列安裝方法:
- 雙頭分離電源輸出式：
- 輸出端為電源輸出，雙頭分離式為兩個感應器(獨立不同方向)共同控制一個燈具(負載)
- 步驟一：將電源關閉，以免觸電
- 步驟二：依上圖產品配線示意圖所標示方式接線，將原燈具(負載)電線切開
- 步驟三：先將黑線接至負載端(燈具)[不分極性]再將白線接至電源端[不分極性]
- 步驟四：開啟電源
- 步驟五：調整所需的延遲時間及選擇白天/夜晚感應即可
裝設紅外線感應器RP/RS系列產品環境注意事項:
- 1. RP電源式:四線式負載端(黑線)及電源端(白線)不分正負極性
- 2.RS接點式:先將藍線及黃線接至開關(SW)上下兩側不分極性.再將白線接至電源端不分正負極性
- 3. 採AC/DC12V,24V用途時請注意線上有紅色套管為正極
- 4.感應器不可近距離面對點熱中的燈具
- 5.若感應器連接日光燈時,建議將日光燈的起動器更換為電子式(瞬間起動)
- 6.請注意規格標示最大負載如：
- 電阻式負載如:電燈、電熱器可實足瓦特數
- 電感式負載如:馬達日光燈只有電阻式負載的60%
- 7.貓狗等哺乳類動物亦可接受感應此時請自行調整感應角度
RP-601D 規格
- 輸入電壓：AC100V ~ 230V
- 輸出電壓：AC100V ~ 230V
- 負載：110V/500W、220V/1000W
- 感應角度：雙頭分離式各145°
- 感應距離：8 ~ 10M
- 照明延遲時間區間：5秒 ~15分
- 感應時機：可選擇24小時感應或只有晚上感應
- 感應瞬間起動時間：0.3 mSec(3/1000秒)
- 自動感度調整：有
- 溫機時間：50秒
- 外觀尺寸：主體 長71mm 寬46mm 高45mm
- 產地：台灣製
|
|
