Single Float Switch

本系統完全密封，防水特佳

最適合汙水、汙物池....之水位控制器

功能

適用污水，濃厚液體，防水電纜5米，附有定位簡單液位調整錘

使用電壓：110/220V, 1/2HP A.B.接點

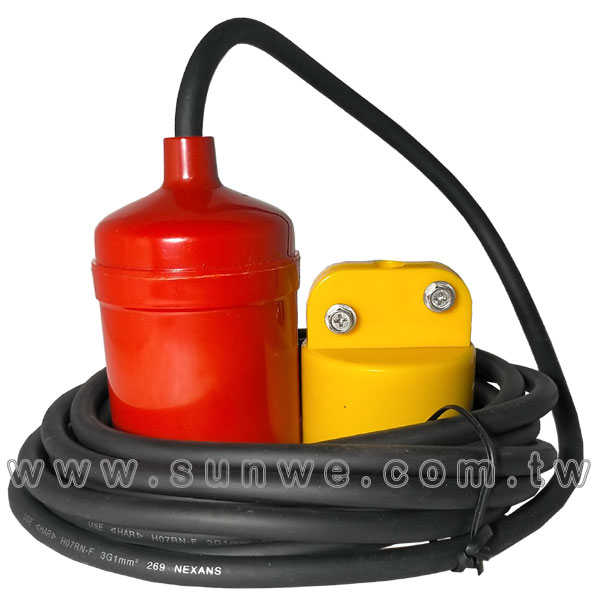

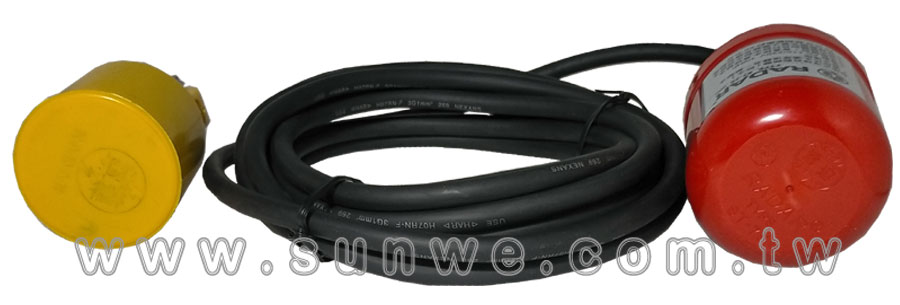

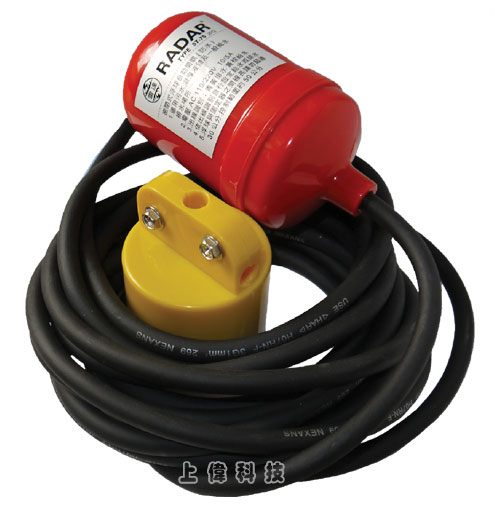

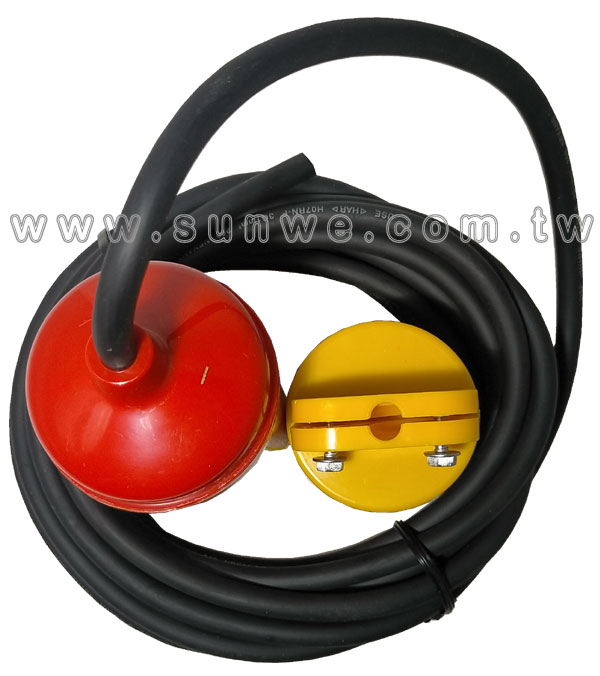

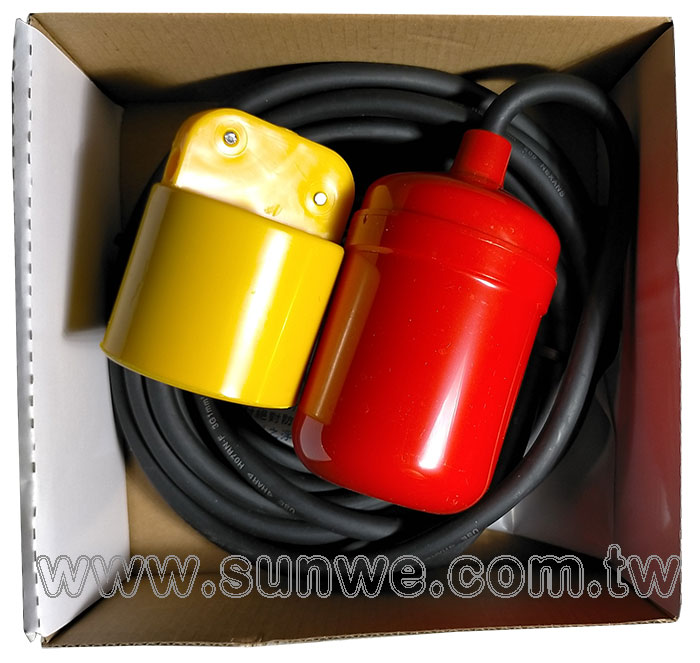

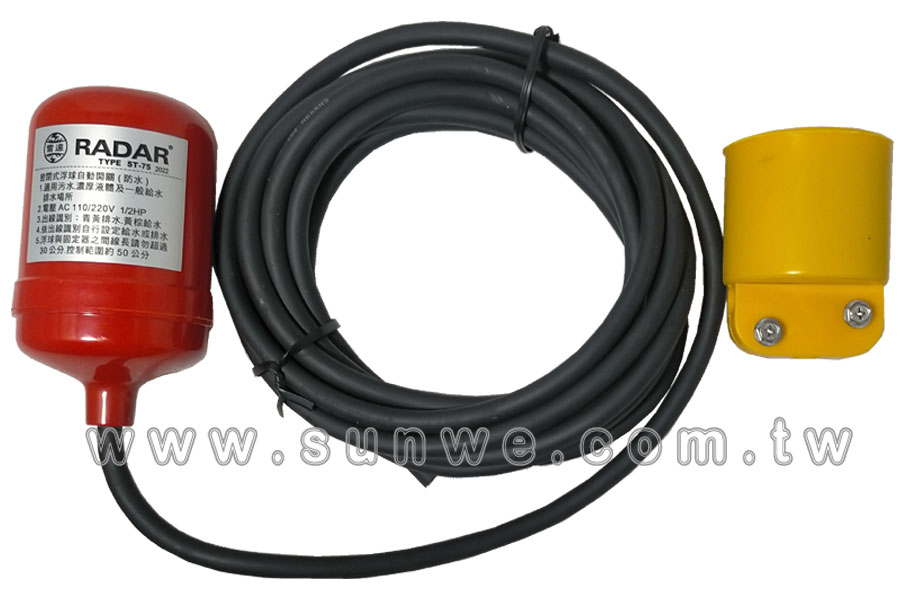

鋼珠式單浮球開關 (紅球)

特點：

雷達牌電纜單浮球液面控制器係採用進口防水專用電纜及 UL 認證之進口微動開關，符合規格開關及內部控制元件，完全封裝在浮球內部，達到完全密封絕對防水功能。

另附有特製之浮球定位器 (重錘) 安裝方便，可依液位高低自由調整電纜線之長短 (浮球與重錘之間) 使泵浦運轉來控制水位高低。

本控制器之控制元件部份，完全密封在浮球內部，隨液位之升降，動作完全不受外界之汙水雜物影響而產生錯誤動作。

本浮球為三芯電纜，開關有A、B接點，藍黃用於排水，棕黃用於給水（依線頭顏色自行設定）

定位器（重錘）與浮球間線長至少 20cm

控制範圍約 30cm 最為理想

規格：

220V／ 110V　7.5A AC 交流電

極數 : 單極，Ａ、Ｂ接點

開關壽命 : 斷續四萬次以上

電纜長度 : 5公尺

溫度範圍 : 5°C ~ 60°C

按裝方法：

控制器之正確位置宜固定在水池頂部中央，如欲固定在水池測，需避免浮球碰及池壁。

浮球之控制範圍是由重錘至浮球間之距離而定，依需要鬆開重錘固定螺絲以調整長度。

接線方法：

1/2ＨＰ以下時可按圖－方式直接配線。

1/2ＨＰ以上時可按圖二方式配線。

為防止異常水位，可再加一組開關做為警報或另一組幫浦排水之用（設定位置須比較高）。

注意事項：

應避免裝置在下列場所，以免誤動作。

進水口及有大波浪附近。（下圖一）

浮球浮動的範圍請勿靠近槽壁或水管等。（下圖二）

多組浮球使用時，應注意浮球糾纏。（下圖三）

出線頭識別，黃青排水、黃棕給水。

　

　

　

　

　

　

　

　

　
