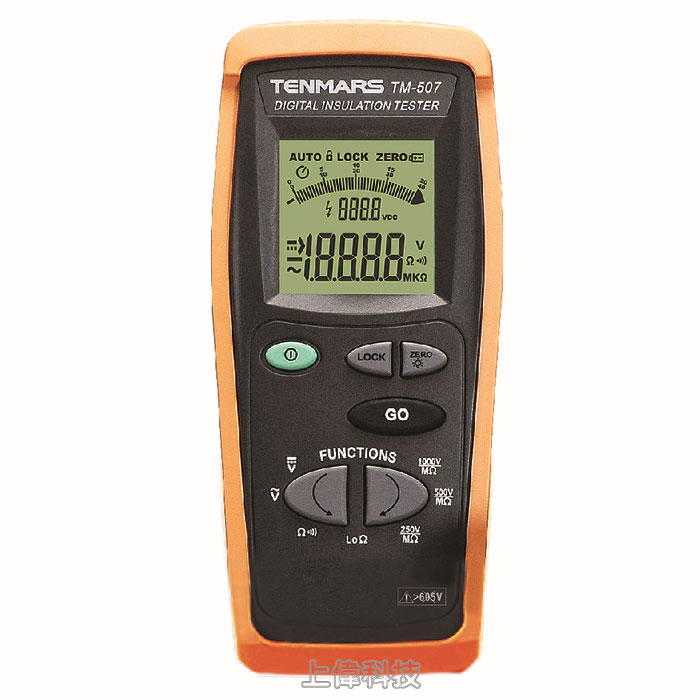

TM-507
數位高阻計
產品介紹
- 可測量絕緣電阻(0.01MΩ~1000 MΩ/250V) 、(0.01MΩ~2000 MΩ/500V) 、(0.01MΩ~4000 MΩ/1000V) 自動換檔
- 測量絕緣電阻時具有自動放電功能
- 可測量交流電壓與直流電壓(0.1V-600.0V)
- 測量高阻具有長時間測量及短時間測量
- 輸入端具有保險絲 (1A/600V)保護
- 具有自動關機功能
產品規格
- 顯示器:3 3/4位液晶顯示器,最大指示3999 ,單位、小數點、符號顯示
- 極性顯示:負值輸入時 ,自動顯示”-“符號
- 歸零調整:自動歸零
- 過載顯示:顯示”>600.0V“ 、”>199.9Ω“ 、”>19.99Ω“ 、”>1000 MΩ“ 、”>2000 MΩ“ 、”>4000 MΩ“
- 低電池指示:自動電力偵測 , 當電池電壓低於工作電壓時 , 液晶顯示器會有 “
”符號顯示 , 即應準備跟換新電池
- 讀取數度:2.5次/秒
- 電池規格:1.5×6 NEDA 15F IEC R6 JIS UM-3
- 電池壽命:50小時
- 注意將檔為轉至250V、500V、1000V或測試絕高阻計 時消耗最大電源 , 假如經常使用,電池壽命減少
- 操作高度:海拔2000公尺以下
- 操作環境:在室內使用 , 受污染程度為二等級
- 操作溫溼度:5℃~40℃ , 80%RH以下
- 儲存溫溼度:-10℃~60℃ , 70%RH以下

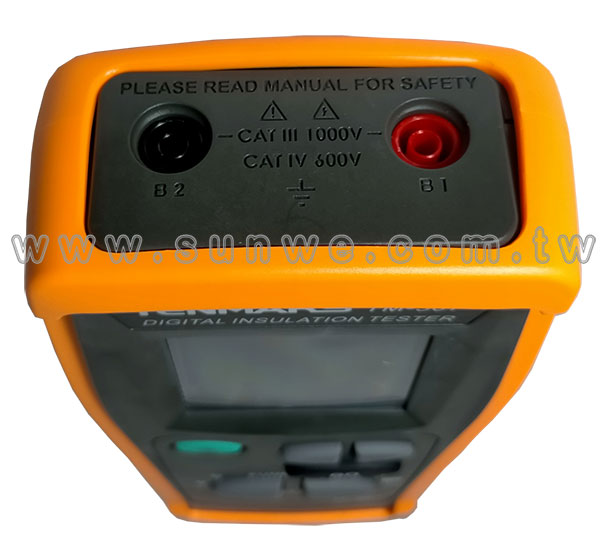

- 安規標準:EN61010-1 , EN61557 , CAT III 1000V and CAT IV 600V
- 重量:約 450g
- 尺寸:240 x100 x45mm (長 x寬 x高)

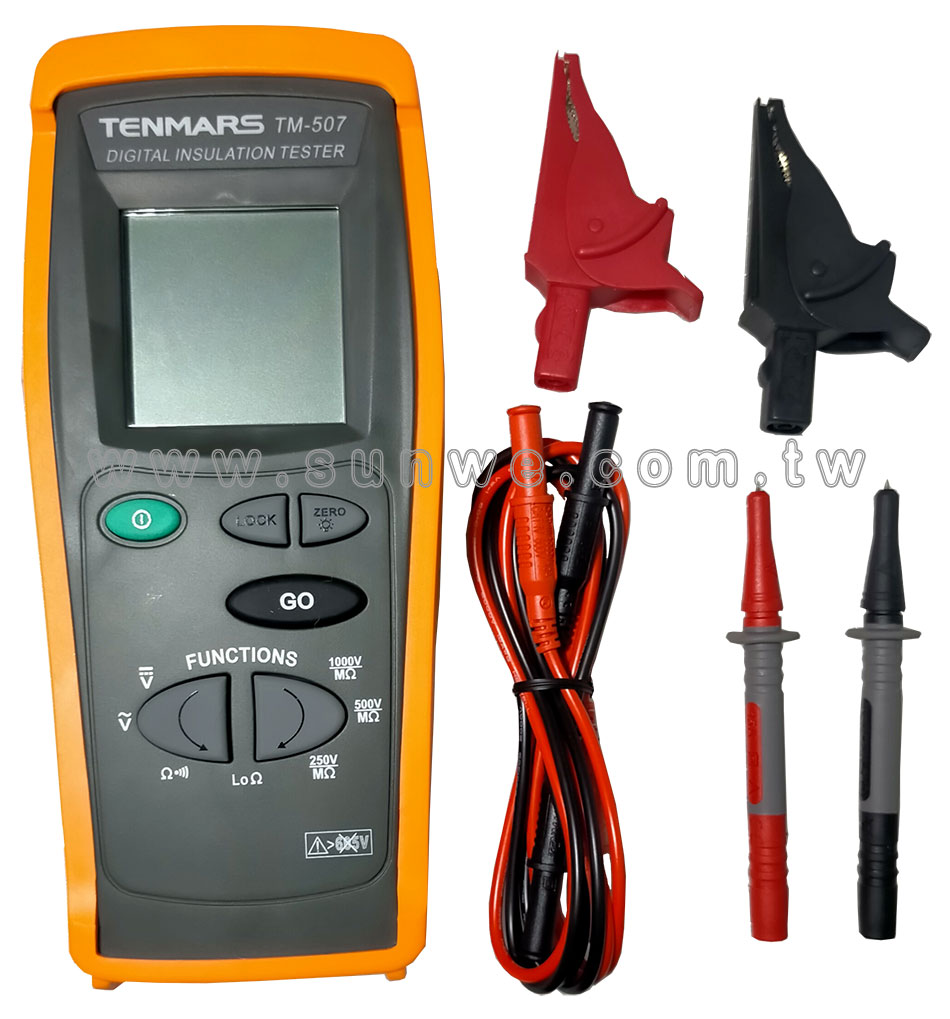

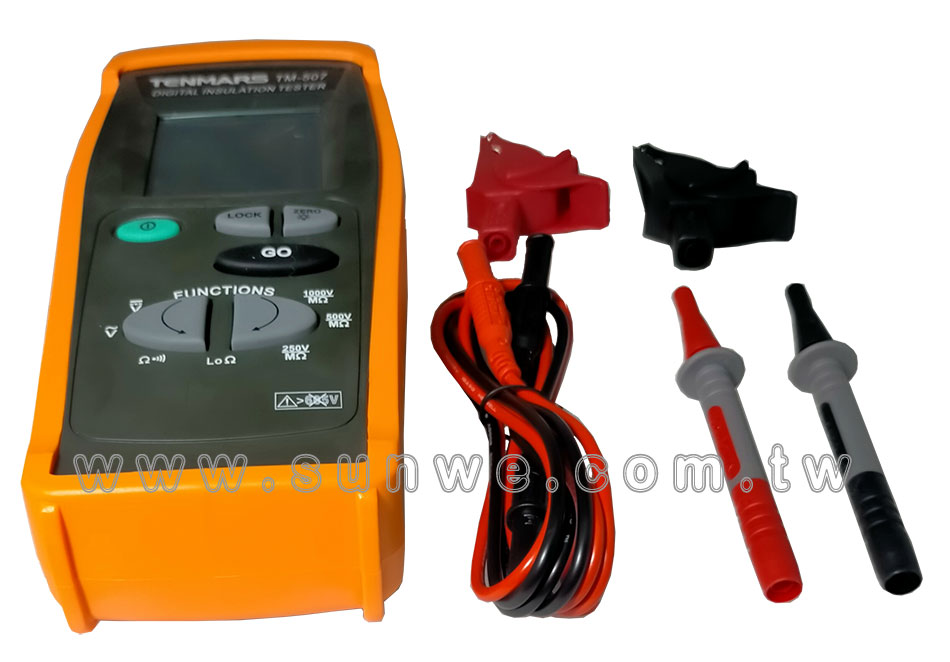

- 附件:測試棒一組 , 皮套一個 , 電池6個 , 使用說明書
電氣規格
-
精確度:±(...讀值% + ...位數) 在23℃±5℃,0%
~ 80%RH
交流電壓 (ACV)
檔位 |
解析度 |
精確度 |
輸入阻抗 |
過載保護電壓 |
0.1 ~
600.0V |
0.1V |
(0.8% rdg +
4dgt) |
3MΩ |
605VACmaxRMS |
- 最大波峰因數
直流電壓 (DCV)
檔位 |
解析度 |
精確度 |
輸入阻抗 |
過載保護電壓 |
0.1 ~ 600.0V |
0.1V |
(0.5% rdg + 1dgt) |
3MΩ |
605VACmaxRMS |
高阻
測試電壓 |
檔位 |
解析度 |
精確度 |
過載保護電壓 |
250V |
0.001 ~
0.100MΩ |
0.001MΩ |
±10dgt |
605V max RMS |
0.101 ~ 3.999MΩ |
0.001MΩ |
±(2.0% rdg + 5dgt) |
4.00 ~ 39.99MΩ |
0.1MΩ |
40.0 ~ 399.9MΩ |
0.1MΩ |
±(5.0% rdg + 5dgt) |
400 ~ 1000MΩ |
1MΩ |
500V |
0.001 ~ 0.250MΩ |
0.001MΩ |
±15dgt |
0.251 ~ 3.999MΩ |
0.001MΩ |
±(2.0% rdg + 5dgt) |
4.00 ~ 39.99MΩ |
0.01MΩ |
|
400 ~ 2000MΩ |
0.1MΩ |
|
400 ~ 2000MΩ |
1MΩ |
±(5.0% rdg + 5dgt) |
1000V |
0.001 ~ 0.250MΩ |
0.001MΩ |
±15dgt |
0.251 ~ 3.999MΩ |
0.001MΩ |
±(2.0% rdg + 5dgt) |
4.00 ~ 39.99MΩ |
0.01MΩ |
|
40.0 ~ 399.9MΩ |
0.1MΩ |
|
400 ~ 1000MΩ |
1MΩ |
±(3.0% rdg + 5dgt) |
1000 ~ 4000MΩ |
1MΩ |
±(5.0% rdg + 10dgt) |
- 備註:開路電壓:<1.3xVo 輸出電壓誤差:-0% + 10%
-
短路電流:<3.0mA 一般測試電流:1mA@1KΩ
* V (1mA@500KΩ)
低阻
檔位 |
解析度 |
精確度 |
過載保護電壓 |
0.1 ~ 19.99Ω |
0.01Ω |
±(2.0% rdg +
3dgt) |
605V max RMS |
電阻測量/導通測量
檔位 |
解析度 |
精確度 |
過載保護電壓 |
0.1 ~ 19.99Ω |
0.1Ω |
±(2.0% rdg +
3dgt) |
DC/AC 600V RMS 一分鐘 |
|
|
