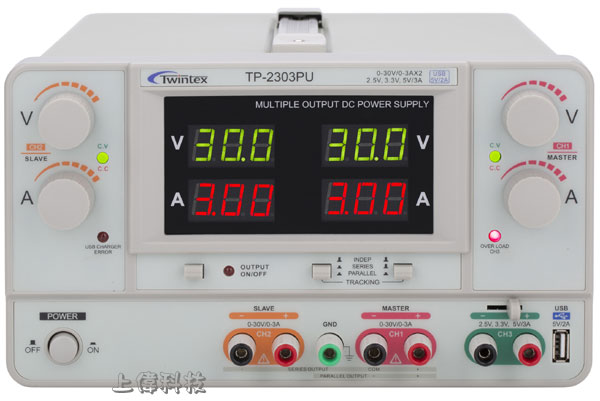

TP-2303PU
線性雙輸出直流電源供應器
雙組 0~30V / 0~3ADC 可調式 + 單組 2.5/3.3/5V/3A 切換式 + USB 供電
功能特點
- 0~30V，0~3A雙組可調

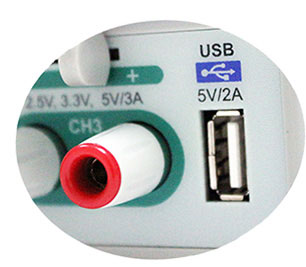

- 2.5V、3.3V、5V/3A固定輸出，5V/2A USB輸出
- 過載及反向極性保護
- 定電壓、定電流、低紋波及雜訊
- 溫度控制風扇轉速
- 內部自動串聯及並聯同步操作
- CH1，CH2串聯模式輸出，0~60V/0~3A可調
- CH1，CH2並聯模式輸出，0~30V/0~6A可調
- 可預設電壓電流，具有輸出ON/OFF功能
產品描述
- TP2000PU系列可調式直流穩壓電源是一種具有輸出電壓與輸出電流均連續可調、穩壓與穩流自動轉換的高穩定性、高可靠性、高精度的多組直流電源。
- 本系列直流電源為LED顯示，可同時顯示輸出電壓和電流值，且所有規格都具有一組固定5V，3A輸出，並具備USB輸出固定的5V/2A的特點，可用於充電的各種小型電子設備並且對於一些特殊的邏輯電路。
- TP-2303PU/2305PU具輸出關斷且可預設電壓電流功能。
- 雙組可調電源可進行串聯或並聯使用，並由一組主電源進行電壓或電流跟蹤。
- 串聯時最高輸出電壓可達雙組電壓額定值之和
- 並聯時最大輸出電流可達雙組電流額定值之和。
型號：TP-2303PU
輸出電壓
- CH1、CH2：0~30V x2
輸出電流
- CH1、CH2：0~3A x2
固定輸出
- CH3 (可切換)：2.5V/3.3V/5V/3A
- CH4 USB：5V/2A
預設電壓/電流
- 有
關斷輸出
- 有
跟蹤功能
- 有
定電壓操作功能
- 線性調節率：≤0.01%+3mV
- 負載調節率：≤0.01%+3mV (I≤3A); ≤0.02%+5mV (I>3A)
- 漣波及雜訊：≤1mVrms (I≤3A); ≤2mVrms (I>3A)
定電流操作功能
- 線性調節率：≤0.2%+3mA
- 負載調節率：≤0.2%+3mA (I≤3A); ≤0.2%+5mA (I>3A)
- 漣波及雜訊：≤3mArms (I≤3A); ≤6mArms (I>3A)
跟蹤功能
- 並聯
- 線性調節率：≤0.01%+3mV
- 負載調節率：≤0.02%+5mV
- 串聯
- 線性調節率：≤0.01%+5mV
- 負載調節率：≤300mV
固定輸出
- 線性調節率：≤25mV
- 負載調節率：≤25mV
- 漣波及雜訊：≤2.0mVrms
顯示
- 電壓表顯示範圍：3位數LED 顯示
- 電流表顯示範圍：3位數LED 顯示
解析度
- 100mV/10mA
準確度
- 電壓：±(0.5% reading+2digits)
- 電流：±(1% reading+2digits)
保護功能
- 過載和極性反向保護功能
輸入電壓
- AC110V/220V±10%可切換, 50/60Hz
使用環境
- 0℃~40℃, ≤80% RH
儲存環境
- -10℃~70℃, ≤70% RH

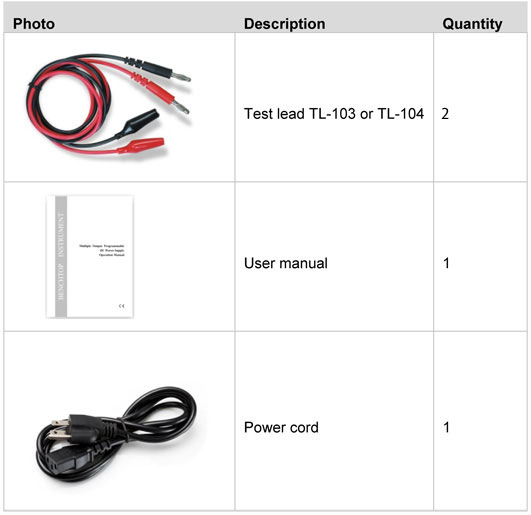

標準配件
- 電源線x1、說明書x1、TL-103或TL-104測試線x2
機體尺寸
- 310(長) x260(寬) x160(高)mm
機體重量
- 8.5kg
訂購資訊
|
型號 |
TP-2303PU |
TP-2305PU |
TP-2503PU |
|
輸出電壓
CH1、CH2 |
0~30V x2 |
0~30V x2 |
0~50V x2 |
|
輸出電流
CH1、CH2 |
0~3A x2 |
0~5A x2 |
0~3A x2 |
|
固定輸出 |
CH3 (可切換) |
2.5V/3.3V/5V/3A |
2.5V/3.3V/5V/3A |
2.5V/3.3V/5V/3A |
|
CH4 USB |
5V/2A |
5V/2A |
5V/2A |
|
預設電壓/電流 |
√ |
√ |
√ |
|
關斷輸出 |
√ |
√ |
√ |
|
跟蹤功能 |
√ |
√ |
√ |
|
定電壓操作功能 |
|
線性調節率 |
≤0.01%+3mV |
|
負載調節率 |
≤0.01%+3mV (I≤3A); ≤0.02%+5mV
(I>3A) |
|
漣波及雜訊 |
≤1mVrms (I≤3A); ≤2mVrms (I>3A) |
|
定電流操作功能 |
|
線性調節率 |
≤0.2%+3mA |
|
負載調節率 |
≤0.2%+3mA (I≤3A); ≤0.2%+5mA (I>3A) |
|
漣波及雜訊 |
≤3mArms (I≤3A); ≤6mArms (I>3A) |
|
跟蹤功能 |
|
並聯 |
線性調節率 |
≤0.01%+3mV |
|
負載調節率 |
≤0.02%+5mV |
|
串聯 |
線性調節率 |
≤0.01%+5mV |
|
負載調節率 |
≤300mV |
|
固定輸出 |
|
線性調節率 |
≤25mV |
|
負載調節率 |
≤25mV |
|
漣波及雜訊 |
≤2.0mVrms |
|
顯示 |
|
電壓表顯示範圍 |
3位數LED 顯示 |
|
電流表顯示範圍 |
3位數LED 顯示 |
|
解析度 |
100mV/10mA |
|
準確度 |
電壓 |
±(0.5% reading+2digits) |
|
電流 |
±(1% reading+2digits) |
|
保護功能 |
過載和極性反向保護功能 |
|
輸入電壓 |
AC110V/220V±10%可切換,
50/60Hz |
|
使用環境 |
0℃~40℃, ≤80%
RH |
|
儲存環境 |
-10℃~70℃, ≤70%
RH |
|
標準配件 |
電源線x1、說明書x1、TL-103或TL-104測試線x2 |
|
機體尺寸 |
310(長) x260(寬) x160(高)mm |
|
機體重量 |
8.5kg |
10kg |
10kg |
|
