RS-912
雙眼超廣角
室內紅外線感應自動開關
(停產)
產品特性
- 採用進口專業型感應元件(PIR)
- 高感度、安裝方便
- 體積小、負載大、壽命長
- SMD零件穩定度特佳
- 附感應動作指示燈
- 延遲通電時間可調
- 明/暗工作時機，可依使用者設定
功能特點
- RS-912雙眼感應器(長距離廣角大)(2合1)
- 感應角度:
- 正面9公尺
- 左右共16 公尺
- 正面扇形廣角190度
- 注意： 若使用省電燈具或起動式燈具時間請至少調到30秒以免產生誤動作
- 適用：通道燈具.雙門地點. 雙眼感應.
- 單一負載(輸出) AC/DC 12V
- 注意感應器連接燈具的瞬間起動電流及負載,測試OK後, 請調長延遲時間,如公共走道約1~1.5分鐘
感測距離

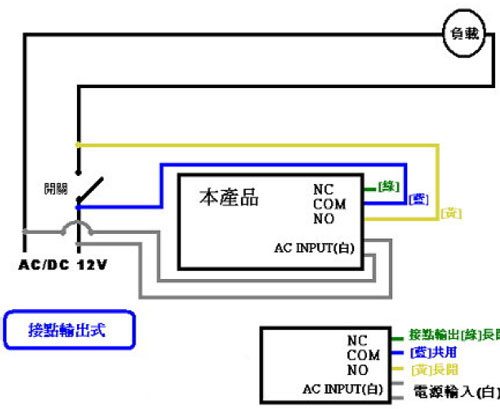

RS-912 配線範例
RS系列安裝方法:
- 接點輸出式：純接點動作，無電源輸出，可與控制SW(壁上開關)並聯使用，可達自動/手動方式
- 步驟一：將電源關閉
- 步驟二：依上圖產品配線示意圖所標示方式接線
- 步驟三：先將藍線及黃線接至SW兩側[不分極性]
- 步驟四：再將白線接至電源端[不分極性]
- 步驟五：開啟電源
- 步驟六：調整所需的延遲時間及選擇白天/夜晚感應即可
註：
- 1、RS系列可應用於需要手動/自動控制功能的地點，安裝完畢後：SW/ON時即手動(常亮)：SW/OFF時即自動感應開關(由控制器自動控制)
- 2、N.C(NORMAL CLOSE)為常閉接點(B接點)，N.O(NORMAL OPEN)為常開接點(A接點)，COM(COMMUNION JOINT)為共同點。上述三點為繼電器輸出接點，均無電源輸出，開放與使用者應用
裝設紅外線感應器RP/RS系列產品環境注意事項:
- 1. RP電源式:四線式負載端(黑線)及電源端(白線)不分正負極性
- 2.RS接點式:先將藍線及黃線接至開關(SW)上下兩側不分極性.再將白線接至電源端不分正負極性
- 3. 採AC/DC12V,24V用途時請注意線上有紅色套管為正極
- 4.感應器不可近距離面對點熱中的燈具
- 5.若感應器連接日光燈時,建議將日光燈的起動器更換為電子式(瞬間起動)
- 6.請注意規格標示最大負載如：
- 電阻式負載如:電燈、電熱器可實足瓦特數
- 電感式負載如:馬達日光燈只有電阻式負載的60%
- 7.貓狗等哺乳類動物亦可接受感應此時請自行調整感應角度
RS-912 規格
- 輸入電壓：AC/DC 12V
- 輸出電壓：乾接點
- 負載：電阻式(電燈.電熱線)5A. 電感式(日光燈.馬達) 3.5A
- 感應角度：190°
- 感應距離：前方8~10公尺，左右15公尺
- 自動感度調整：有
- 外觀尺寸：85x65x45 mm
|
|
