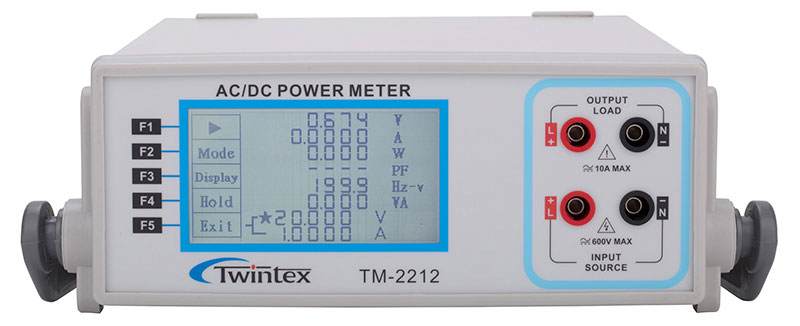

TM-2212
數位功率計
產品簡介
- TM-2212 是一部以微處理器為運算核心，全數位化量測，校正，輸出等多功能的電力量測儀器。因為其微處理器具有快速取樣及運算能力，對於波形失真信號亦能準確的量測出其有效值。除了基本的的電壓、電流、瓦特、功因、頻率的量測功能外，還有PT , CT比設定、顯示值保持、最大值最小值保持、檔位選擇或自動換檔等功能；在通訊介面上有標準RS-232, RS-485或Ethernet(Option)介面可供選擇，提供使用者更方便的搭配。TM-2212堪稱是一台經濟實惠、操作簡易的桌上型電力量測儀器。
產品介紹
- TM-2212桌上型功率表，最大可設置9999倍CT/PT比率，高雜訊抗拒能力和電壓/電流/功率的真有效值測量等功能，為一款性能優越功能強大的功率表。
- 還有簡單的結構和操作，超大0.56英寸顯示幕能同時顯示瓦特數/電壓/電流（Pf或Hz）3個測量項目。
- 通過RS-232C或RS-485介面與電腦連接為自動測試系統增加了具有最小誤差因素和資料/控制介面特點的自動校正功能。
功能特點
- 可同時顯示4或6種量測值
True RMS
- 電壓、電流、瓦特(10~10KHz)
- 電腦自動校正功能
- 具有量測值保持與檔位保持功能
- 對外界雜訊具有高免疫力
- 電流比可設定1~9999倍
- 工作電壓AC90 ~260V， 50/60Hz
- RS-232、RS-485介面輸出
規格
電壓 VOLTAGE
- 範圍
Range：5V, 10V, 20V, 40V, 80V, 160V, 320V, 640V total 8 ranges by auto-range or manual
- 測量型態 Measurement Type：True rms
- 輸入阻抗
Input Resistance：≧1MΩ
- 最大輸入電壓 Maximum Input Voltage：1000V (peak), 700V (rms)
- PT 比設定 PT Ratio Setting：1 ~ 9999
- 精確度 Accuracy(at 23°C±5°C)(Sinewave)：±0.1% of reading ± 0.1% of range
電流 CURRENT
- 範圍 Range：160mA／320mA／640mA／1.280A／2.560A／5.120A／10.24A／20.48A (total 8 ranges by auto-range or manual)
- 測量型態 Measurement Type：True rms
- 輸入阻抗
Input Resistance：0.01Ω
- 最大輸入電流 Maximum Input Current：30A (peak), 20A (rms)
- PT 比設定 CT Ratio Setting：1 ~ 9999
- 精確度 Accuracy(at 23°C±5°C)
(Sinewave)：± 0.1% of reading ± 0.1% of range
功率 WATT
- 測量範圍 Meausrement Range：0.32mW ~13.10KW
- 測量型態 Meausrement Type：True rms
- 精確度
Accuracy(at 23°C±5°C)
(Sinewave)：± 0.2% of reading± 0.2% of range
功率因素 POWER FACTOR
- 範圍 Range：0.001 ~ 1.000
- 計算 Computation：W / (V x A) = Power Factor (PF)
- 精確度 Accuracy(at 23°C±5°C)(Sinewave)：± 0.2% of reading± 0.2% of range
頻率 FREQUENCY
- 測量範圍 Meausrement Range：40Hz ~ 400Hz
- 精確度 Accuracy(at 23°C±5°C)：± 0.2% of reading +2 digits
一般 GENRAL
- 顯示
Display：4 digits 0.56" LED ang 2 sets of 4 digits 0.4" LED
- 最低輸入 Minimum Input： 2% of range
- 反應時間 Response Time：2 cycle / Sec
- 過載指示 Overload Indicating：" O.L "
- 電源 POWER SOURCE：AC 100 ~ 230V, 50/60Hz
- 體積 DIMENSIONS：251(W) × 91(H) × 291(D) mm
配件
 |
 |
 |
|
2212-BOX測試盒 |
User manual |
Power cord |
|
|
