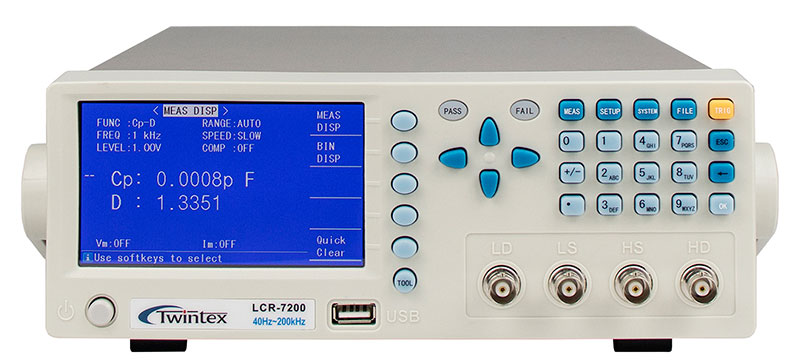

LCR7000系列
經濟型LCR METER
產品說明
- LCR7000系列是高精度經濟型LCR電表，基本精度為0.1％，最大測量頻率為30kHz和200kHz。
- 4.3英寸TFT LCD顯示屏便於閱讀。
- RS-232接口便於遠端控制和分析測量結果。
- LCR7000系列具有測量速度快，頻率範圍寬，成本低等特點，廣泛應用於研發，進料檢驗，生產線品質控制和自動測試系統。
產品介紹
- 全新32位元核心處理器
- 4.3英寸真彩TFT顯示器
- 30Ω, 100Ω兩種不同信號源輸出阻抗
- 關機自動保存測試條件，人性化操作
- 內部100多組設定檔，隨身碟擴展多組測試檔儲存或呼叫
- 可通過隨身碟實現儀器軟體版本的升級和更新
- 隨身碟拷屏功能、測試資料保存功能，可支援格式FAT16, FAT32檔案系統
- 標準配備RS232C、USB HOST
規格
|
型號 |
LCR-7030 |
LCR-7200 |
|
測試參數 |
|
Z|, |Y|, C, L, X, B, R, G, D, Q, θ |
|
測試頻率 |
LCR-7030:
100Hz,120Hz,1kHz,10kHz, 20kHz, 30kHz
LCR-7200: 40Hz, 50Hz, 60Hz,
75Hz, 100Hz, 120Hz, 150Hz, 200Hz, 250Hz, 300Hz, 400Hz, 500Hz, 600Hz,
750Hz, 800Hz, 1kHz, 1.5kHz, 2kHz, 2.5kHz, 3kHz, 4kHz, 5kHz, 6kHz,
7.5kHz, 10kHz, 12kHz, 15kHz, 15.7kHz, 16.2kHz, 20kHz, 25kHz, 30kHz,
40kHz, 50kHz, 60kHz, 66.6kHz, 75kHz, 100kHz, 120kHz, 150kHz, 200kHz (38
points) |
|
基本測量準確度 |
0.15% |
0.1% |
|
等效電路 |
串聯, 並聯 |
|
數學功能 |
百分比偏差 |
|
量程方式 |
自動, 保持, 手動選擇 |
|
觸發方式 |
內部,
手動, 外部, 匯流排 |
|
測量速度（≥1kHz） |
快速: 最快30次/秒, 中速: 10次/秒, 慢速: 3次/秒 |
|
平均次數 |
1—255 |
|
延時時間 |
0~60s, 以1ms步進 |
|
校準功能 |
開路/
短路 / 負載 |
|
測試端配置 |
五端 |
|
顯示方式 |
直讀，Δ%，V/I（被測電壓/電流監視） |
|
顯示器 |
主副參數5位元顯示，4.3英寸真彩LCD顯示器 |
|
輸出阻抗 |
30
Ω, 100Ω可選擇 |
|
測試電壓 |
0.1V, 0.3V, 1V |
0.1V, 0.3V, 0.5V, 1V |
|
顯示範圍 |
|
|Z|, R, X |
0.01m Ω - 99.999 MΩ |
|
|Y|, G, B |
0.0001µS - 99.999 S |
|
C |
0.0001 pF
- 9.9999 F |
|
L |
0.0001 µH - 999.99 H |
|
D |
0.0001 - 9.9999 |
|
Q |
0.0001 - 9999.9 |
|
θ (DEG) |
-179.99º-179.99 º |
|
θ (RAD) |
-3.14159 - 3.14159 |
|
Δ% |
-999.99% - 999.99% |
|
測試端配置 |
4-bin sorting |
5-bin sorting |
|
記憶體 |
100多組內部儀器設定供存儲/呼叫，隨身碟擴展500多組 |
|
標準界面 |
RS232, USB HOST, HANDLER |
|
General |
|
使用環境 |
0°C
- 40°C, ≤80%RH |
|
電源 |
110/220V±10%, 47~63Hz |
|
消耗功率 |
≤30VA |
|
附件 |
四端BNC凱文測式夾, RS232 連接線, 電源線, 使用說明書 |
|
尺寸 |
265W*100H*340D mm |
|
重量 |
3.5kg |
|
|
