Water Level Switch
水塔用雙浮球散熱型
專利編號 Pat No.M281029
＝台灣生產製造＝

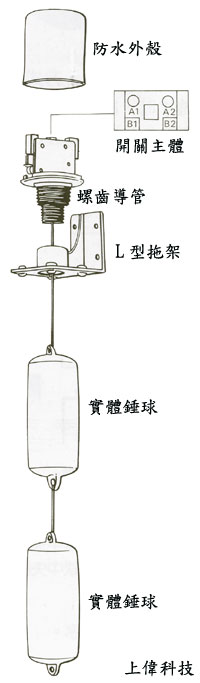

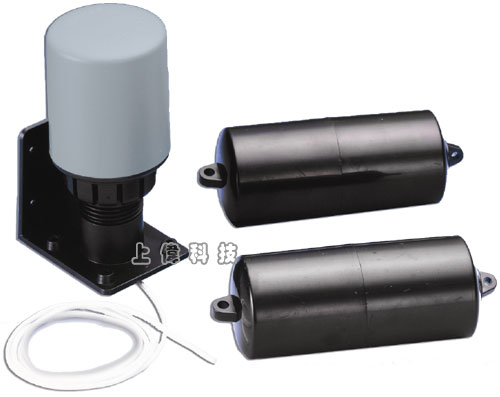

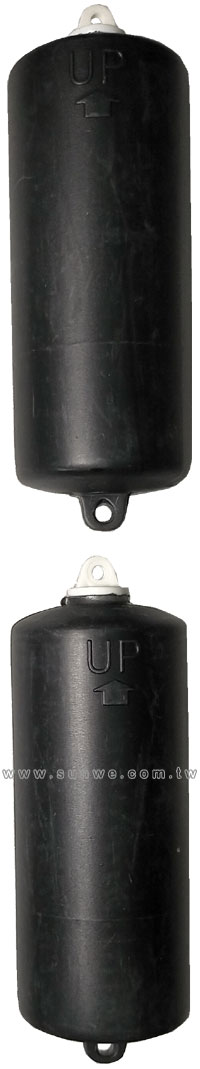

- 雷達牌雙錘球液面控制器係性能優異的自動開關 , 利用二個錘球浸在水中時及在空氣中時之不同重量原理操作 , 依水面之昇降自動控制幫浦抽水或給水之用 .
功能

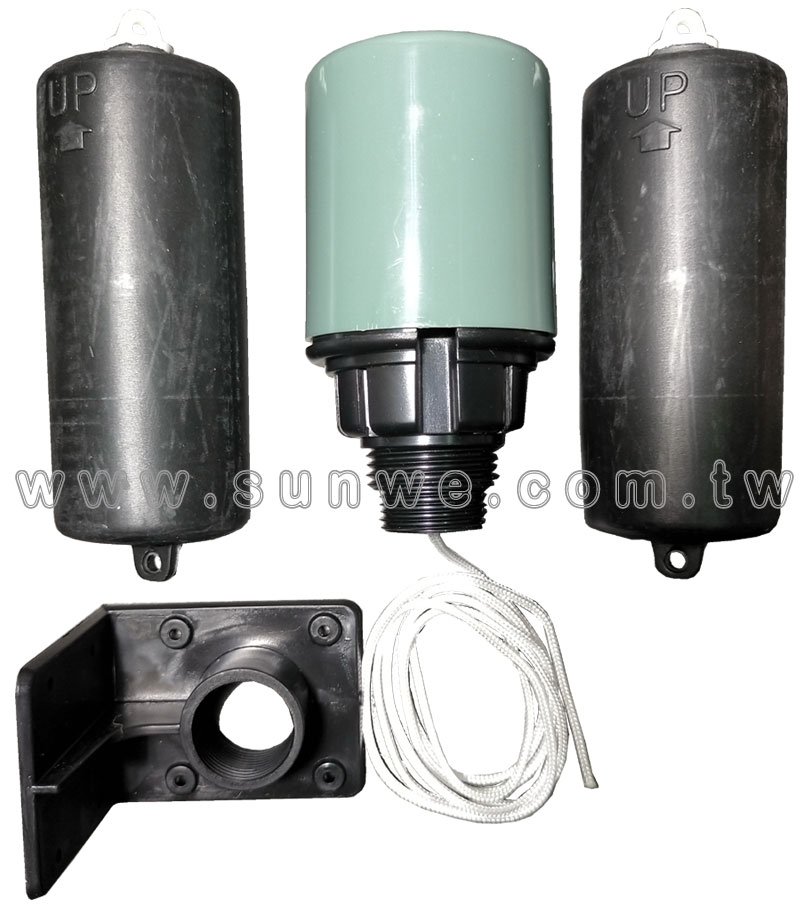

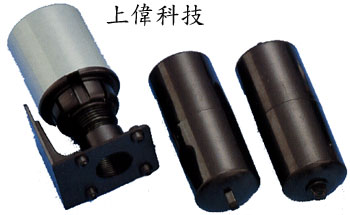

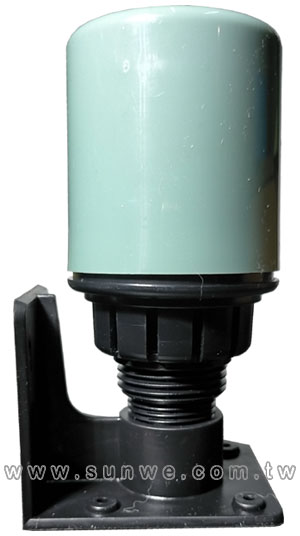

- 設有1"，3/4"兩種牙頭及L型架，按裝容易,雙浮球,透氣功能
- 使用電壓：110/220V 1HP單切,雙能,A.B.接點
- 浮球式給水/排水
特點
- 底座設有3/4"及1"二段式螺齒導管直接配裝,附L型托架以便平面之安裝.
- 開關器由外殼透氣設計,完全防濕,保持精確性能,延長開關壽命.
- 實體錘球浸入水中,重心穩定,不漂浮於水面,準確性高.

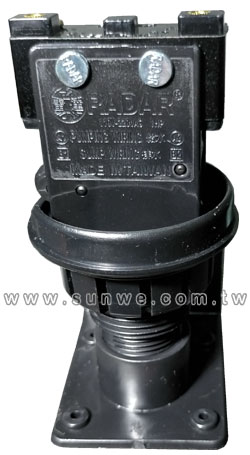

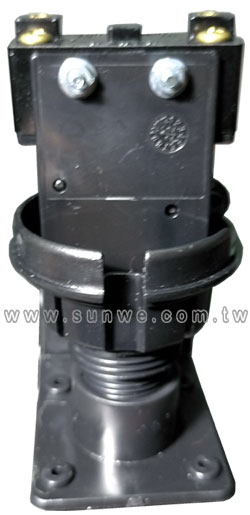

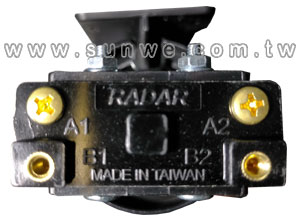

- 開關器設有A .B .二個迴路,A端子用於給水,B端子用於抽水.
規格
- 220V 7.5A AC 交流電
- 110V 15A AC 交流電
- 極數 : 單極
- 開關壽命 : 斷續 100萬次以上
- 水面控制範圍 : 0.18 ~ 5公尺
- 水槽壓力 : 與大氣壓相等
- 氣溫範圍 : 4°C ~ 80°C
按裝方法：
- 控制器之正確固定位置宜在水槽頂部中央，如欲固定在水槽內側壁則需注意避免錘球碰及槽壁。
- 將錘球繫在控制器，控制的範圍是由上球的中央到下球的中央部位，按需要加以自由調整。
接線方法：

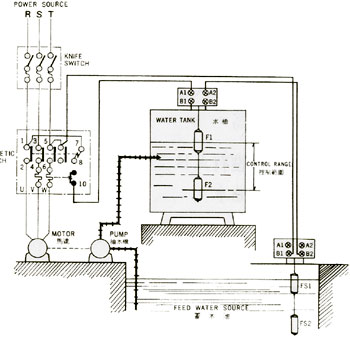

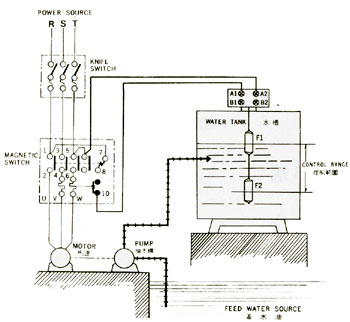

- 打開控制器上蓋給水時，按圖1方式配線。
- 抽水時，線路須由Ａ改接到Ｂ即可。
- 為防止抽水時馬達空轉，需按圖2方式配線
圖一
圖二
運轉模式：
1)給水運轉
- 水面上昇到上錘球中央時，幫浦停止；水面下降到下錘球中央時，幫浦開動。
2)抽水運轉
- 水面上昇到上錘球中央時，幫浦開動；水面下降到下錘球中央時，幫浦停止。
3)抽水防止馬達空轉（圖2）
- 水槽內的控制器作用和（1）相同。
- 水源處的控制器在水面低於浮球FS2中央時，便停止幫浦，水面超過浮球FS1中央時便恢復正常。
ST-70AB 水位控制開關影片介紹
|
|
