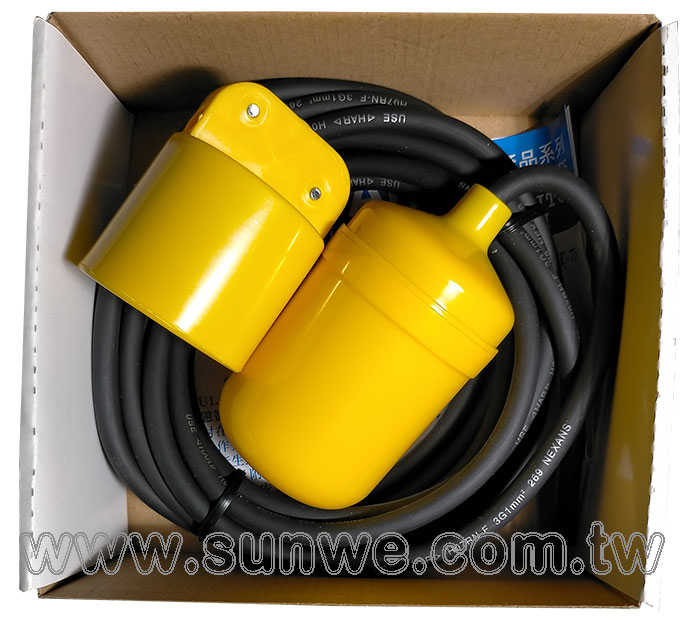

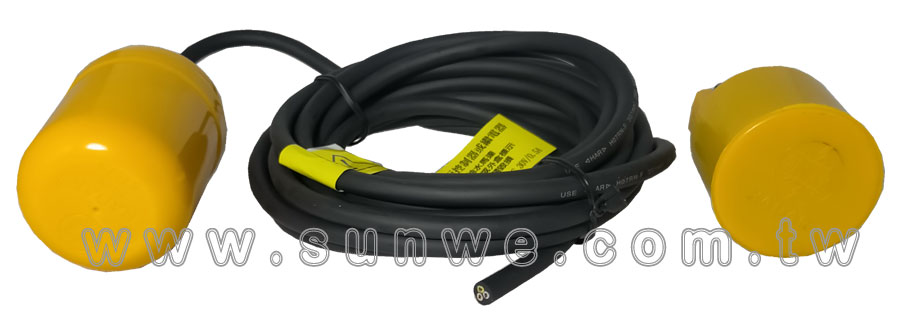

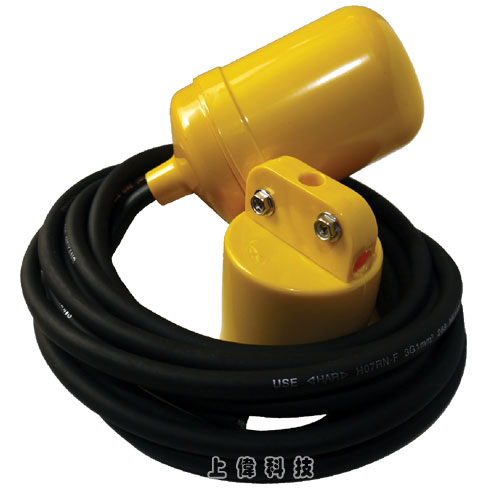

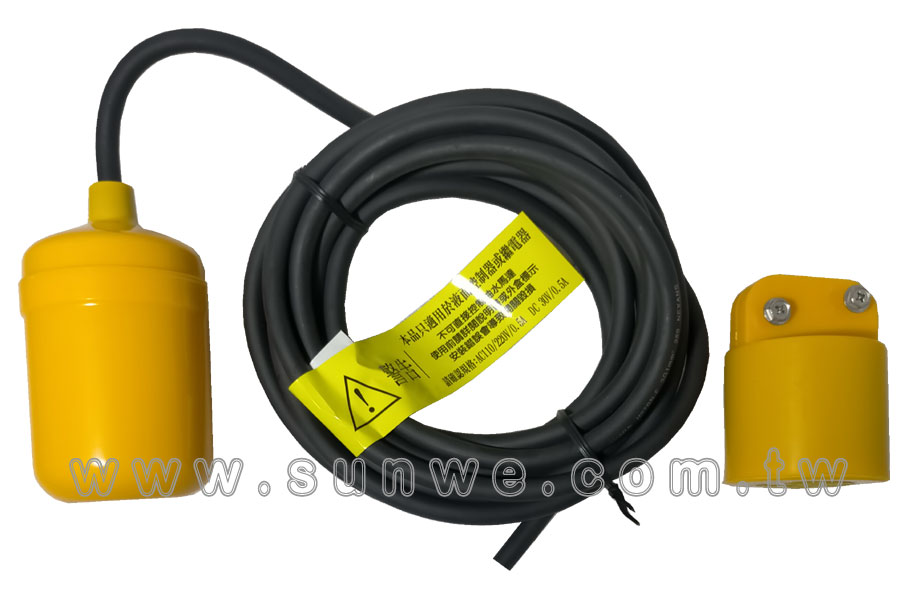

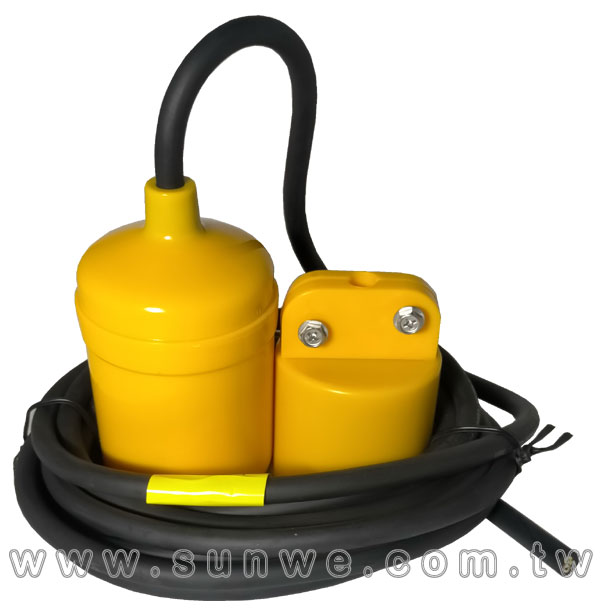

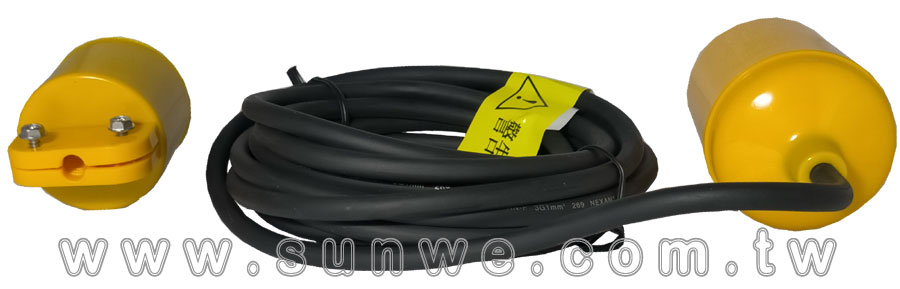

Single Float Switch
(弱電用)
＝台灣生產製造＝
本系統完全密封，防水特佳
用於清水池、汙水池、液體槽及一般地下水池的液位自動控制和警報
功能
- 適用污水，濃厚液體，防水電纜5米，附有定位簡單液位調整錘
- 使用電壓：AC 110/220V或DC 30V, 0.5A, A.B.接點
- (不可直接控制，需配合液面控制器或繼電器使用)
- 磁簧式單浮球開關
特點：
- 雷達牌電纜單浮球開關係採用 UL 認證之防水專用電纜及大型磁簧開關，內部控制元件完全密封在浮球內部，隨液位之升降，動作完全不受外界之汙水雜物影響而產生錯誤動作。

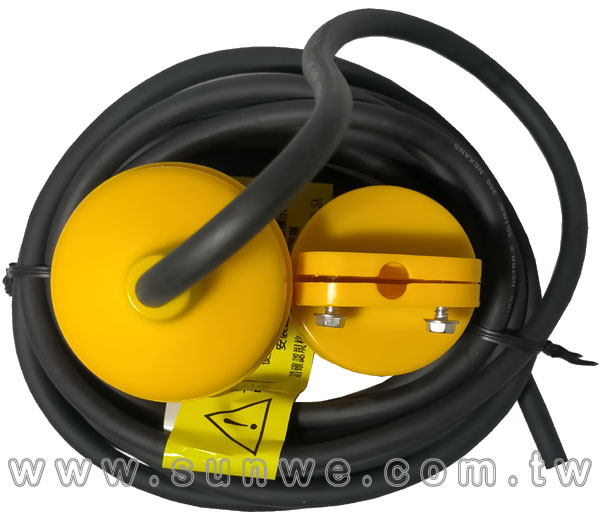

- 另附有特製之浮球定位器 (重錘) 安裝方便，可依液位高低自由調整電纜線之長短 (浮球與重錘之間) 使泵浦運轉來控制水位高低。

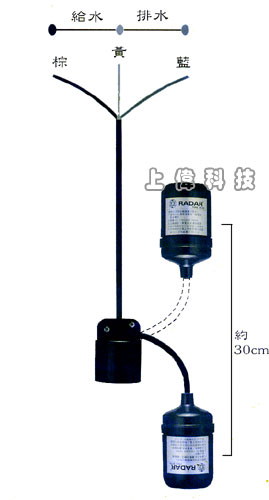

- 本浮球為三芯電纜，開關有A、B接點，藍黃用於排水，棕黃用於給水（依線頭顏色自行設定）
定位器（重錘）與浮球間線長至少 20cm
控制範圍約 30cm 最為理想
規格：
- 電壓
- AC 220V/110V 0.5A (需配合繼電器使用)
- DC 30V 0.5A (需配合液面控制器使用)
- 極數 : 單極，Ａ、Ｂ接點
- 開關壽命 : 斷續四萬次以上
- 電纜長度 : 5公尺
- 溫度範圍 : 5°C ~ 60°C
按裝方法：
- 控制器之正確位置宜固定在水池頂部中央，如欲固定在水池測，需避免浮球碰及池壁。
- 浮球之控制範圍是由重錘至浮球間之距離而定，依需要鬆開重錘固定螺絲以調整長度。
接線方法：

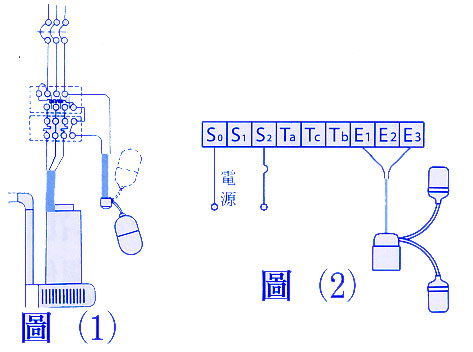

- AC 安裝方法：如圖 (1) 不可直接安裝，需通過繼電器來控制。。
- DC 安裝方法：如圖 (2) 需配合液面控制器使用
- 為防止異常水位，可再加一組開關做為警報或另一組幫浦排水之用（設定位置須比較高）。
注意事項：
- 應避免裝置在下列場所，以免誤動作。
- 進水口及有大波浪附近。（下圖一）
- 浮球浮動的範圍請勿靠近槽壁或水管等。（下圖二）
- 多組浮球使用時，應注意浮球糾纏。（下圖三）
- 出線頭識別，黃青排水、黃棕給水。
ST-75＊ 電纜單浮球開關影片介紹
|
