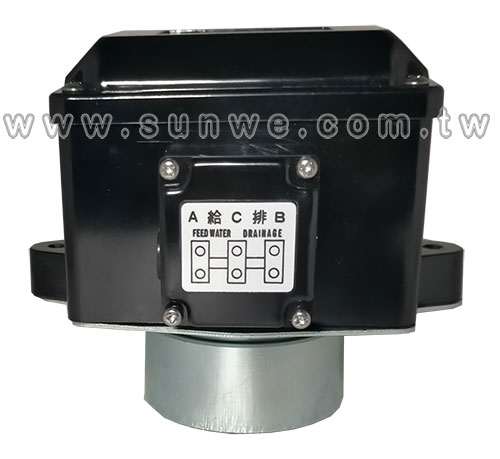

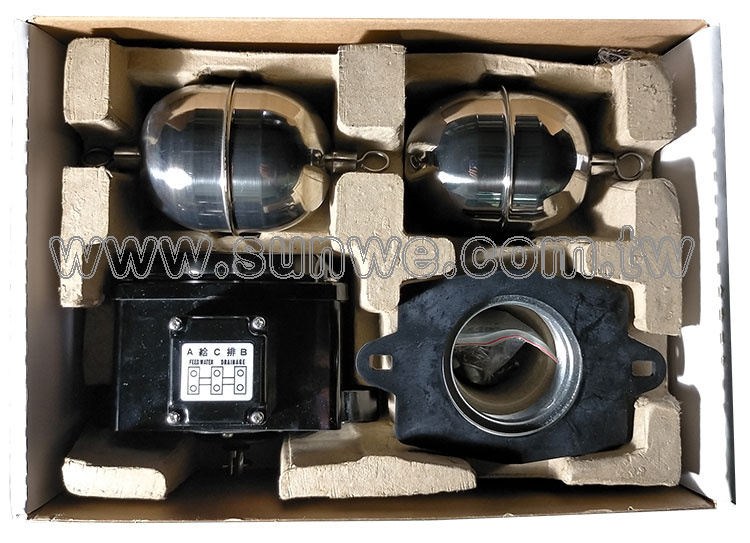

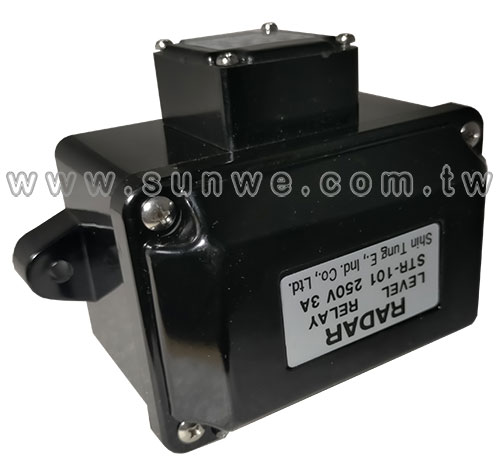

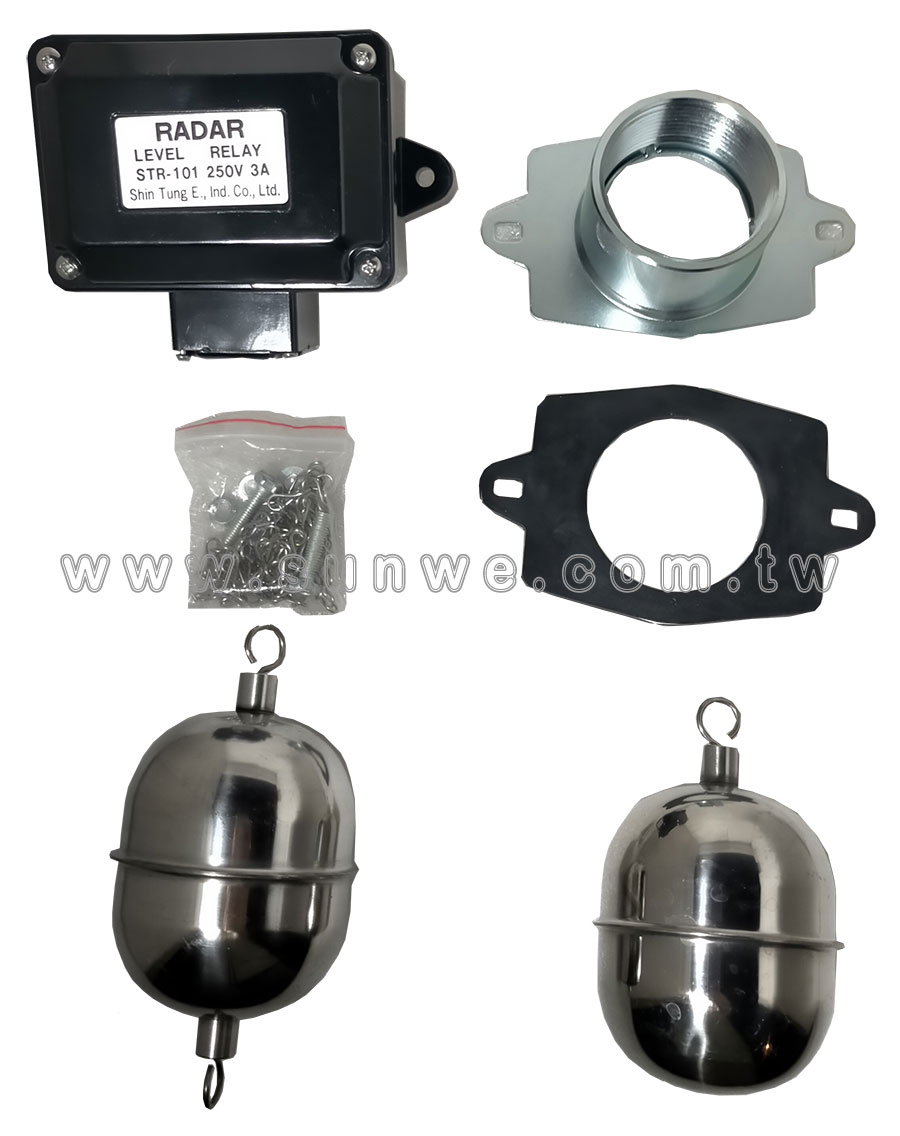

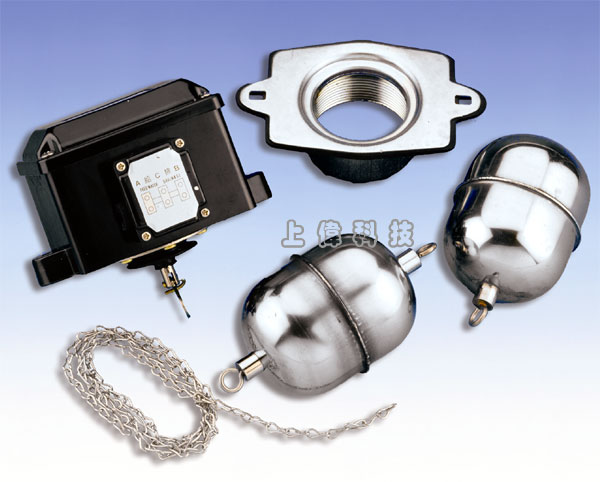

(Oil Level Control Switch)
＝台灣生產製造＝
- 此種液面控制器係利用浮球在各種液體及空氣中之不同重量原理自動操作，適合排水及給水用途，視水平面之變化自動開關幫浦。
適用
- 冷、熱水及各種油類之液體
規格：
- 220V／ 110V 3A AC 交流電
- 極數 :
單極
- 水面控制範圍 :
0.18 ~ 5公尺
- 水槽壓力 :
與大氣壓相等

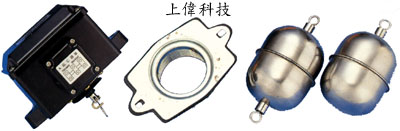

裝置方法：

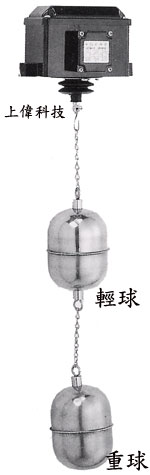

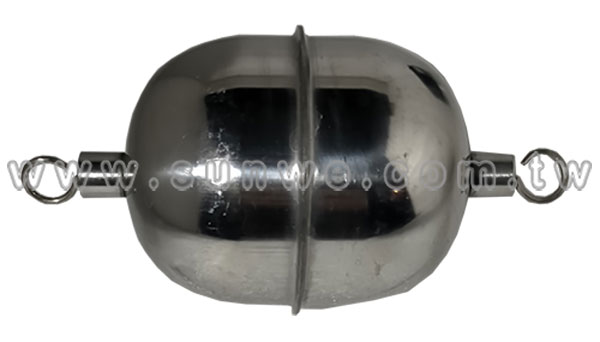

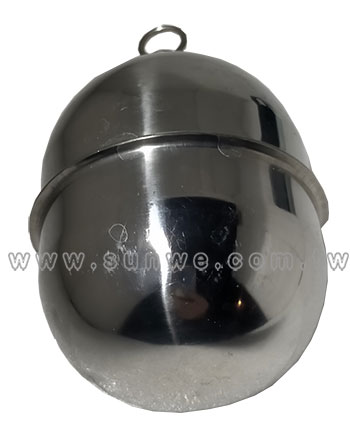

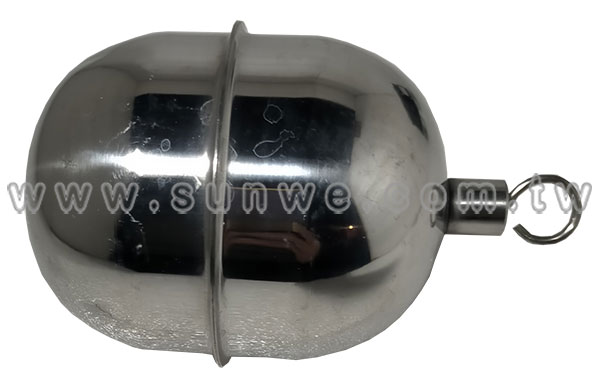

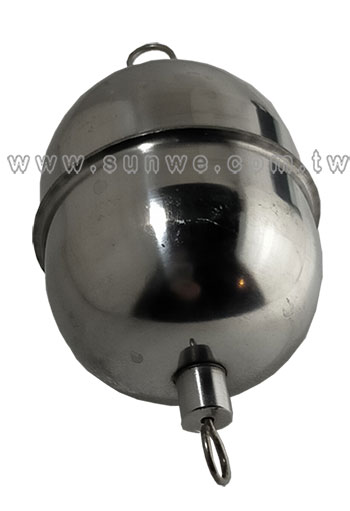

- 將輕球至於上，重球置於下串聯起來。

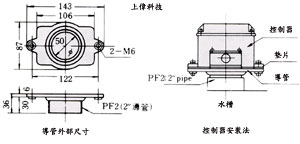

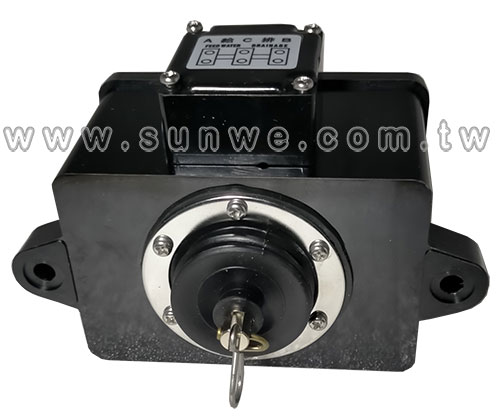

- 按左圖於水槽上面鑽孔。
- 將浮球繫在控制器，控制的範圍是由上浮球的中央到下浮球的中央，可按需要加以調整。
- 控制器與水槽間裝上墊片，用螺絲鎖緊。
接線方法

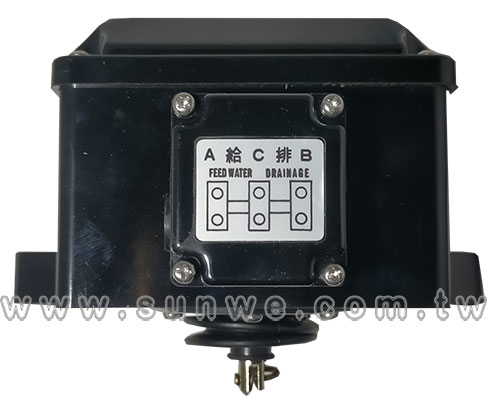

打開控制器上蓋

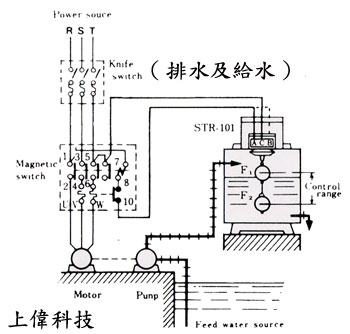

- 給水時，按圖1 方式配線。
- 抽水時，線路須由Ａ改接到Ｂ即可。
- 為防止抽水時馬達空轉，需按圖2 方式配線
圖一
圖二
運轉模式：
１）給水運轉：
- 水面上昇到上浮球中央時，幫浦停止；水面下降到下浮球中央時，幫浦開動。
２）抽水運轉：
- 水面上昇到上浮球中央時，幫浦開動；水面下降到下浮球中央時，幫浦停止。

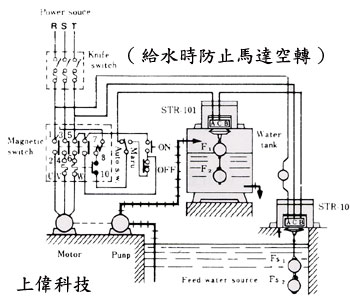

３）抽水防止馬達空轉（圖2）：
- 水槽內的控制器作用和（1）相同。
- 水源處的控制器在水面低於浮球FS2中央時，便停止幫浦，水面超過浮球FS1中央時便恢復正常。
STR-101 不繡鋼型油位控制液面控制開關影片介紹
|
