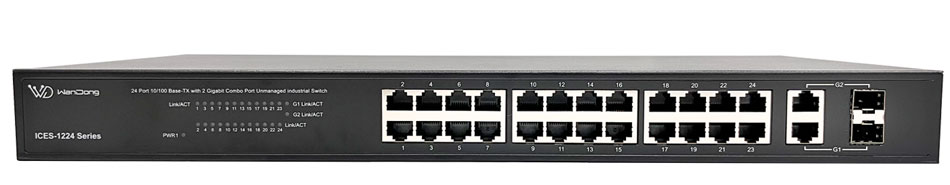

ICES-1224-K
專業工業型交換器
24埠 10/100TX + 2埠 10/100/1000T SFP 複合埠
特性
- 符合工業安全規範標準
- 支援 26 埠Non Blocking 無阻塞設計
- 24 埠100M快速乙太網路RJ-45埠口
- 2 埠 GIGA RJ-45/光纖SFP 複合埠口
- 支援 store and forward 存儲轉發設計
- AC電壓輸入設計110V~240V ,適用於 - RK 機型
- 適用環境： 安防領域 , 戶外監控 , 工業自動化 ,工業視覺檢測
- 耐用度高適用安防產業，三年保固
系統介面 / 效能
- RJ-45 埠支援Auto MDI/MDI-X 功能
- 存儲轉發系統架構Store-and-Forward
- 背板頻寬 (Switching Fabric): 8.8Gbps
- 16K MAC 網路地址表
- 工溫設計(-20°C~60°C)
- 強固化設計,符合IP-30 保護
- 電壓輸入交流110V-240V
- 符合工業用檢磁及安全規範
-
支援極性保護,過電流保護
產品說明
- ICES-1224-K 提供 24 埠 100M 端口，包含 2 port 10/100/1000 M RJ-45 端口以及 2 port 1000M 光纖複合埠，並支援 SFP 標準界面，符合 IEEE802.3 ab /IEEE 802.3 z，最高頻寬每埠 2Gbps，可應用於多數基礎網路連接需求。
- ICES-1224-K 機型採 Non Blocking 無阻塞設計，確保在各種狀況 下能全速傳輸，同時每埠最高可提供 200Mbps 雙向傳輸速率，提供足夠的帶寬處理能力，確保網路可長時間並且穩定使用，是提升網路性能的最佳方案。
- ICES-1224-K 系列可與戶外無線接入點(WIFI-AP)及 Speeddome/IP-CAM 等設備連接，並可應用於安防科技、戶外監控、工業自動化、工業視覺檢測、太陽能發電應用等環境。ICES-1224-K 機型支援寬溫設計，符合-20~60 度操作溫度，可長時間安裝於戶外機箱，是最佳工業級網路交換機方案。
規格
|
IEEE
Standards |
IEEE802.3 10Base-T
Ethernet
IEEE802.3u 100Base-TX
IEEE802.3ab 1000Base-T
IEEE802.3z Gigabit fiber
IEEE802.3x Flow Control and Back
Pressure |
|
Switch Properties |
Back-plane
(Switching Fabric): 8.8Gbps |
|
Transfer Rate |
14,881pps for
Ethernet port
148,810pps for Fast Ethernet port
1,488,100pps for Gigabit Fiber Ethernet port |
|
MAC
Address |
16K MAC address
table |
|
Connectors |
10/100TX: 24 x
ports RJ-45 with Auto MDI/MDI-X function
10/100/1000T/SFP Combo port: 2
x RJ-45 + 2 x
100/1000 SFP socket |
|
Network Cable |
10Base-T: 2-pair
UTP/STP Cat. 3, 4, 5/ 5E/ 6 cable
EIA/TIA-568 100-ohm (100m)
100Base-TX: 2-pair UTP/STP Cat.
5/ 5E/ 6 cable
EIA/TIA-568 100-ohm (100m)
1000Base-TX: 2-pair UTP/STP Cat.
5/ 5E/ 6 cable
EIA/TIA-568 100-ohm (100m) |
|
Optical Fiber |
Distance:
Multi mode:
0 to 5 km, 1300 nm (50/125 μm,
800MHz*km)
0 to 4 km, 1300 nm (62.5/125 μm,
500 MHz*km)
Single mode:
0 to 40 km, 1310 nm (9/125 μm,
3.5 PS/(nm*km))
0 to 80 km, 1550 nm (9/125 μm, 19
PS/(nm*km))
Min. TX Output:
Multi mode: -20 dBm
Single mode: 0 to 40 km, -5 dBm;
0 to 80 km, -5 dBm
Max. TX Output:
Multi mode: -14 dBm
Single mode: 0 to 40 km, 0 dBm; 0
to 80 km, 0 dBm
Sensitivity: -36 to -32 dBm(SM);
-34 to -30(MM) |
|
Protocol |
CSMA/CD |
|
LED |
Per unit:Power 1
(Green), Power 2 (Green), Fault (Red ), 24 port
10/100: Link/Activity (Green), Full
duplex/Collision (Yellow) SFP port: LNK/ACT(Green),
1000T : LNK/ACT(Green), 1000M(Green) |
|
Power
Supply |
Ethernet Data
input 110V~240VAC; |
|
Overload current protection |
Present |
|
Operating Humidity |
5% ~ 95%
(Non-condensing) |
|
Operating Temperature |
Standard:
-20°C~60°C / -4°F~140°F |
|
Storage Temperature |
-40°C~85°C /
-40°F~185°F |
|
Case
Dimension I |
IP-30, 440 (W) x
200 (D) x 44 (H) mm |
|
Weight |
2000 g |
|
Fan
Number |
2 |
|
Installation |
Wall mount |
|
EMI &
EMS |
FCC Class A, CE
EN61000-4-2,
CE EN61000-4-3, CE
EN61000-4-4,
CE EN61000-4-5, CE EN61000-4-6,
CE EN61000-4-8, CE EN61000-4-11,
CE EN61000-6-2, CE EN61000-6-4 |
|
Stability Testing |
IEC60068-2-32
(Free fall), IEC60068-2-27 (Shock), IEC60068-2-6
(Vibration) |
|
Power
Consumption |
9.86 W (no PoE
load) for Ethernet data at full load |
|
