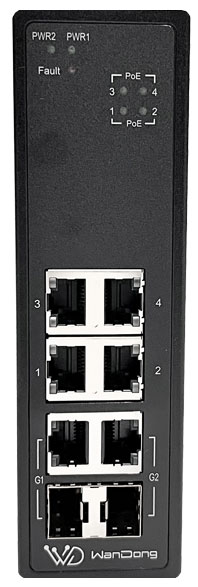

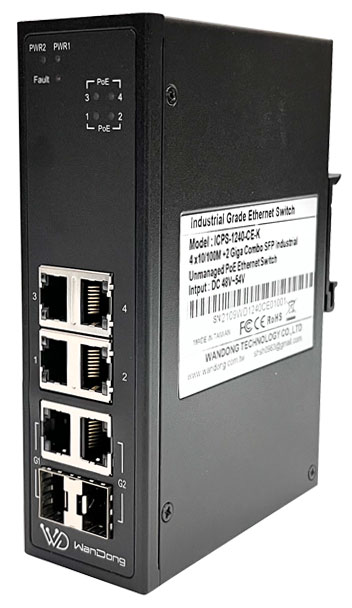

ICPS-1240-CE-K
專業工業型 PoE 交換器
4埠 10/100TX + 2埠 10/100/1000 複合埠 with 4PoE Injector
特性
- 4 埠100M快速乙太網路RJ-45埠口
- 2 埠 GIGA RJ-45/光纖SFP 複合埠口(COMBO)
- 4 埠30瓦POE 網路線供電，支援IEEE 802.3af/at
- 符合IEEE 802.3at+ PoE 電力線供電標準,單埠輸出高達30W
- 雙電源輸入並支援極性保護與過電流保護
- 符合工業安全規範標準
- 支援 Non Blocking 無阻塞設計
- 支援 store and forward 存儲轉發設計
- 具備告警輸出功能,可連接外部警示燈
- 耐高溫設計,操作溫度範圍 -30°C to 70°C, 適用於 -K 機型
- 超寬電壓輸入設計12VDC ~48VDC,適用於 -B 機型
- 符合IP-30 強度保護
- 寬電壓輸入設計48VDC ~54VDC
- 適用環境： 安防領域 , 戶外監控 , 工業自動化 ,工業視覺檢測 , 太陽能發電應用
- 強固型鋼殼，三年保固
-
隨機附60W工業電源
系統介面 / 效能
- RJ-45 埠支援Auto MDI/MDI-X 功能
- 嵌入式 4-埠 PoE Injector 模組
- 存儲轉發系統架構Store-and-Forward
- 背板頻寬 (Switching Fabric): 4.8Gbps
- 16K MAC 網路地址表
- 寬溫設計(-40°C~75°C) (-E / -B 機型支援)
- 強固化設計,符合IP-30 保護
- 寬電壓輸入直流DC 12-48 V ,雙電源設計(-B 機型支援)
- 符合工業用檢磁及安全規範
-
支援極性保護,過電流保護
產品說明
- ICPS-1240 系列機型提供 4 埠 10/100M 高速乙太網路端口，包含 2 port 10/100/1000M RJ-45 端口複合 2 port 1000M光纖埠，並支援 SFP 標準界面，其中 1~4 埠支持 POE (power overEthernet) 符合 IEEE802.3 at /IEEE 802.3 at+，最高輸出每埠30W，可應用於多數 PTZ IP-cam 以及 speed dome 需求 。
- ICPS-1240 全系列支援雙電源輸入，以及(power failure alert)電源遺失自動告警顯示，該功能並支援外部警示燈號，以提高設備安全性。同時支援滑軌式(Din-Rail) 或壁掛式安裝，方便於安裝施工。
- ICPS-1240 系列是為符合嚴峻使用環境而設計，全機身符合 IP30 強化保護，並通過相關工業安全規範檢驗，EMI檢磁規範及德凱宜特實驗室通過各式嚴格試驗包含落下，震動及衝擊試驗，以確保產品設計的可靠性及穩定度。
- ICPS-1240 機型採 Non Blocking 無阻塞設計，確保在各種狀況下能全速傳輸，同時每埠最高可提供 200Mbps 雙向傳輸速率，提供足夠的帶寬處理能力，確保網路可長時間並且穩定使用，是提升網路性能的最佳方案。
- ICPS-1240 系列可與戶外無線接入點(WIFI-AP)及Speeddome/IP-CAM 等設備連接，並可應用於安防科技、戶外監控、工業自動化、工業視覺檢測、太陽能發電應用等環境。
- ICPS-1240 機型支援寬溫設計，符合-40~75 度操作溫度，可長時間安裝於戶外機箱，是最佳工業級網路交換機方案。
尺寸圖 (單位:mm)
ICPS-1280-BE
ICPS-1280-K
規格
|
IEEE Standards |
IEEE802.3 10Base-T Ethernet
IEEE802.3u 100Base-TX
IEEE802.3ab 1000Base-TX
IEEE802.3z Gigabit Fiber
IEEE802.3x Flow Control and Back Pressure
IEEE 802.3af PoE specification
IEEE 802.3At+ PoE specification |
|
Switch Properties |
Back-plane (Switching Fabric):
4.8Gbps Packet
throughput ability (Full-Duplex): 1488096pps
@64bytes |
|
Transfer Rate |
14,881pps for Ethernet port
148,810pps for Fast Ethernet port
148,8100pps for Gigabit Ethernet por |
|
Connectors |
10/100TX: 4 x RJ-45 with auto
MDI/MDI-X function
Support 4 PoE injector function
100M/1000M fiber: 2 x dual speed SFP slot for
Single-mode or Multi-mode type fiber cable |
|
MAC Address |
16K MAC addresses |
|
Packet Buffer |
4M bits |
|
Processing |
Store-and-Forward |
|
Network Cable |
10Base-T: 2-pair UTP/STP Cat. 3, 4,
5, 6 cable
EIA/TIA-568 100-ohm (100m)
100Base-TX: 2-pair UTP/STP Cat. 5, 6 cable
EIA/TIA-568 100-ohm (100m) |
|
Optical Cable |
Multi-mode: 50/125um~62.5/125um
Single-mode: 9/125um
Available distance: 2km (Multi-mode)/30km (Singlemode)
Wavelength: 1310nm (Multi-mode/Single-mode) |
PoE pin
Assignment |
RJ-45 port #1 – #4 support IEEE
802.3at End-point;
Alternative A mode.
Positive (VCC+): RJ-45 pin 1,2
Negative (VCC-) : RJ-45 pin 3,6
Data (1,2,3,6) |
|
Protocol |
CSMA/CD |
|
Case Dimension |
Aluminum case,IP-30;
49mm(W)x105mm(D)x152mm(H) |
|
Weight |
648g |
|
LED |
Power Indicator
Green LED x 2
10/100Base-T(X) RJ45 port indicator
Green for port Link/Act. Amber for Duplex/Collision |
|
Power Supply |
48~54VDC, Redundant power with
polarity reverse
protect function and removable terminal block |
|
PoE Power |
POE power per port 30watts @54V
Total power 200Watts @ 48VDC input (適用-K ,-E 系列)
Maximum total power 240Watts @ 54VDC input (適用-K ,-E 系列)
Total power 128Watts @ 24VDC input (適用-B 系列) |
|
Consumption |
5.76 Watts (Full load: Only Ethernet) |
|
Overload Current |
Present |
|
Reserve Polarity |
Present |
|
Operating Humidity |
5% to 95% Non-condensing |
Operating
Temperature |
-40°C~75°C / -40°F~167°F |
Storage
Temperature |
-40°C~85°C / -40°F~185°F |
|
MTBF |
Over 190000 hours ,( >20 Years) |
|
FCC(EMI) |
FCC Part15,SubpartB ,Class A |
|
CE(EMi) |
EN61000-6-4(EMI) |
|
CE(EMS) |
EN61000-4-2 (ESD),
EN61000-4-3 (RS),
EN61000-4-4 (EFT),
EN61000-4-5 (Surge),
EN61000-4-6 (CS),
EN61000-4-8,
EN61000-4-11
EN61000-6-2(EMS) |
|
Stability Testing |
IEC60068-2-31 (Drop Off)
IEC60068-2-27 (Shock)
IEC60068-2-6 (Vibration) |
|
Warranty |
3 years |
|
