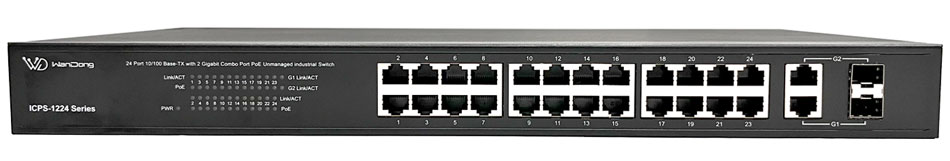

ICPS-1224-K
專業工業型 PoE 交換器
24埠 10/100TX + 2埠 10/100/1000T SFP 複合埠
(24- PoE 供電型工業交換器)
特性
- 符合IEEE 802.3at+ PoE 電力線供電標準,單埠輸出高達30W
- 符合工業安全規範標準
- 支援 26 埠Non Blocking 無阻塞設計
- 24 埠100M快速乙太網路RJ-45埠口
- 2 埠 GIGA RJ-45/光纖SFP 複合埠口
- 支援 store and forward 存儲轉發設計
- AC電壓輸入設計110V~240V ,適用於 - R 機型
- 工業用操作溫度 -20°C to 60°C
- 適用環境： 安防領域 , 戶外監控 , 工業自動化 ,工業視覺檢測
- 耐用度高適用安防產業，三年保固
系統介面 / 效能
- RJ-45 埠支援Auto MDI/MDI-X 功能
- 嵌入式 24-埠 PoE Injector 模組
- 存儲轉發系統架構Store-and-Forward
- 背板頻寬 (Switching Fabric): 11Gbps
- 16K MAC 網路地址表
- 工溫設計(-20°C~60°C)
- 強固化設計,符合IP-30 保護
- 電壓輸入交流110V-240V
- 符合工業用檢磁及安全規範
-
支援極性保護,過電流保護
產品說明
- ICPS-1224-K 提供 24 埠 100M 端口，包含 2 port 10/100/1000 M RJ-45 端口以及 2 port 1000M 光纖複合埠，並支援 SFP 標準界面，其中 1~24 埠支持 POE (power over Ethernet)符合 IEEE802.3 at /IEEE 802.3 at+，最高輸出每埠 30W，可應用於多數 PTZ IP-cam 以及 speed dome 需求 。
- ICPS-1224-K 機型採 Non Blocking 無阻塞設計，確保在各種狀況下能全速傳輸，同時每埠最高可提供 200Mbps 雙向傳輸速率，提供足夠的帶寬處理能力，確保網路可長時間並且穩定使用，是提升網路性能的最佳方案。
- ICPS-1224-K 系列可與戶外無線接入點(WIFI-AP)及 Speeddome/IP-CAM 等設備連接，並可應用於安防科技、戶外監控、工業自動化、工業視覺檢測、太陽能發電應用等環境。
- ICES1224-K 機型支援寬溫設計，符合 -20°C to 60°C操作溫度，可長時間安裝於戶外機箱，是最佳工業級網路交換機方案。
規格
|
IEEE Standards |
IEEE802.3 10Base-T Ethernet
IEEE802.3u 100Base-TX
IEEE802.3ab 1000Base-T
IEEE802.3z Gigabit fiber
IEEE802.3x Flow Control and Back
Pressure |
|
Switch Properties |
Back-plane (Switching Fabric):
8.8Gbps |
|
Transfer Rate |
14,881pps for Ethernet port
148,810pps for Fast Ethernet port
1,488,100pps for Gigabit Fiber Ethernet port |
|
MAC Address |
16K MAC address table |
|
Connectors |
10/100TX: 24 x ports RJ-45 with Auto
MDI/MDI-X function
10/100/1000T/SFP Combo port: 2 x
RJ-45 + 2 x
100/1000 SFP socket |
|
Network Cable |
10Base-T: 2-pair UTP/STP Cat. 3, 4,
5/ 5E/ 6 cable
EIA/TIA-568 100-ohm (100m)
100Base-TX: 2-pair UTP/STP Cat. 5/
5E/ 6 cable
EIA/TIA-568 100-ohm (100m)
1000Base-TX: 2-pair UTP/STP Cat. 5/
5E/ 6 cable
EIA/TIA-568 100-ohm (100m) |
|
Optical Fiber |
Distance:
Multi mode:
0 to 5 km, 1300 nm (50/125 μm, 800
MHz*km)
0 to 4 km, 1300 nm (62.5/125 μm, 500
MHz*km)
Single mode:
0 to 40 km, 1310 nm (9/125 μm, 3.5
PS/(nm*km))
0 to 80 km, 1550 nm (9/125 μm, 19
PS/(nm*km))
Min. TX Output:
Multi mode: -20 dBm
Single mode: 0 to 40 km, -5 dBm; 0 to
80 km, -5 dBm
Max. TX Output:
Multi mode: -14 dBm
Single mode: 0 to 40 km, 0 dBm; 0 to
80 km, 0 dBm
Sensitivity: -36 to -32 dBm(SM); -34
to -30(MM)
|
PoE pin
assignment |
RJ-45 port # 1~# 24 support IEEE
802.3at+ Endpoint,
Alternative A mode. Per port provides up to 30W
Positive (VCC+): RJ-45 pin 3,6.
Negative (VCC-): RJ-45 pin 1,2. |
|
Protocol |
CSMA/CD |
|
LED |
Per unit:Power 1 (Green), Power 2
(Green), Fault (Red ), 24 port 10/100: Link/Activity
(Green), Full duplex/Collision (Yellow) SFP port:
LNK/ACT(Green), 1000T : LNK/ACT(Green), 1000M(Green) |
|
Power Supply |
Ethernet Data input 110V~240VAC; |
|
Overload current
protection |
Present |
|
Operating Humidity |
5% ~ 95% (Non-condensing) |
|
Operating Temperature |
Standard: -20°C~60°C / -4°F~140°F |
|
Storage Temperature |
-40°C~85°C / -40°F~185°F |
|
Case Dimension I |
IP-30, 440 (W) x 200 (D) x 44 (H) mm |
|
Weight |
2000 g |
|
Fan Number |
2 |
|
Installation |
Wall mount |
|
EMI & EMS |
FCC Class A, CE EN61000-4-2,
CE EN61000-4-3, CE EN61000-4-4,
CE EN61000-4-5, CE EN61000-4-6,
CE EN61000-4-8, CE EN61000-4-11,
CE EN61000-6-2, CE EN61000-6-4 |
|
Stability Testing |
IEC60068-2-32 (Free fall),
IEC60068-2-27 (Shock), IEC60068-2-6 (Vibration) |
|
Power Consumption |
9.86 W (no PoE load) for Ethernet
data at full load |
|
PoE Power Budget |
480W |
|
