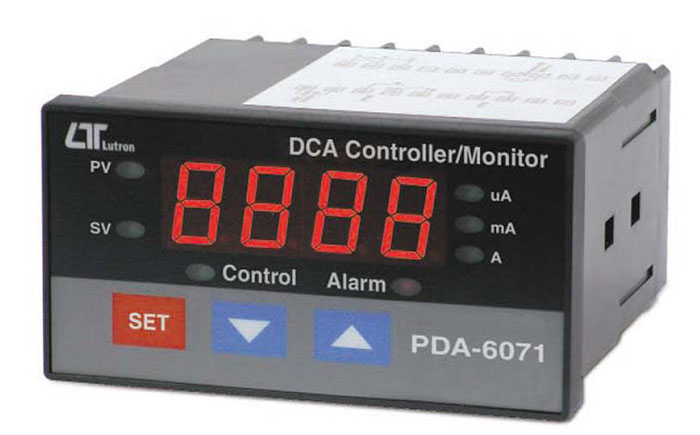

PDA-6071
直流電流控制顯示錶

- 專業直流電流錶,帶標準 DIN 外殼 (96 x 48 mm) 和控制/報警功能。
- 微處理器電路確保高精度並提供特殊功能和特性。
- 測量直流電流:200 uA x 0.1 uA / 2 mA x 0.001 mA / 20 mA x 0.01 mA 200 mA x 0.1 mA / 2 A x 0.001 A / 10 A x 0.01 A。
- 測量範圍可通過跳線進行調整。
- 所有量程的熔斷器過載保護。
- 大型紅色 LED 顯示幕,亮度高,易於閱讀。
- 控制輸出 : 2 點 ( COM,NO )。
- 警報輸出 : 2 點 ( COM,NO )。
- 當讀數值達到控制值時,控制繼電器將採取行動。
- 控制和報警功能的滯後值設置。
- RS232 / USB 電腦介面 。
- 電源:90 ACV – 260 ACV,50 / 60Hz。
- 可選取資料採集軟體。
特色
- PDA-6071 直流電流控制器/監視器提供準確可靠的直流電流測量,具有先進的控制和警報功能,使其成為各種工業應用的必備工具。
- 1. 專業直流電流表:採用標準 DIN 外殼(96 x 48 毫米),配有大型紅色 LED 顯示屏,可視性高,易於讀數。
- 2. 高精度測量:採用微處理器電路,確保高精度,並提供多種測量範圍,包括200 µA、2 mA、20 mA、200 mA、2 A 和 10 A。測量範圍可透過跳線設定進行調整。
- 3. 先進的控制和警報功能:包括控制繼電器和警報繼電器輸出,當讀數達到預設的控製或警報值時啟動。允許控制和警報功能的滯後值設置,以防止誤觸發。
- 4.全面的連接性:配備RS232/USB電腦介面用於資料輸出,並可選配資料擷取軟體以增強資料管理。
- 5.過載保護:所有範圍均配有保險絲過載保護,以確保設備的安全性和使用壽命。
FEATURES
- Professional DC Current meter with standard DIN case ( 96 x 48 mm) and Control / Alarm Function.
- Microprocessor circuit ensures high accuracy and provide special functions and features .
- Measurement DC Current : 200 uA x 0.1 uA / 2 mA x 0.001 mA / 20 mA x 0.01 mA 200 mA x 0.1 mA / 2 A x 0.001 A / 10 A x 0.01 A .
- Measurement range can be adjusted by jumper .
- Fuse overload protection for all ranges.
- Large red LED display ,high brightness and easy to read.
- Control output : 2 point ( COM,NO ).
- Alarm output : 2 point ( COM,NO ).
- Control Relay will make action when the reading value reach to control value.
- Hysteresis value setting for control and alarm function .
- RS232 / USB Computer interface .
- Power : 90 ACV – 260 ACV , 50 / 60Hz .
- Option data acquisition software .
一般規格
顯示
- 大型紅色 LED 顯示屏,4 位數
- 數位高度:14毫米(0.55吋)
- 指示器:PV(製程值)、SV(設定值)、控制輸出、警報輸出、DCA
測量範圍
- 直流電流(±): 200 微安培 x 0.1 微安培
/ 2 毫安培 x 0.001 毫安培
/ 20 毫安培 x 0.01 毫安培 /
200 毫安培 x 0.1 毫安培 /
2A x 0.001A /
10A x 0.01A
- 精確度:±(0.3% + 5d)讀數@ 23 ± 5℃
繼電器輸出
- 數量:2個繼電器
功能
- 繼電器 1:高/低控制繼電器
- 繼電器 2:高/低警報繼電器
最大負載
- 0.5 ACA/250 ACV、0.5 DCA/24 DCV(請勿超過 0.5 A,以免造成永久性損壞)
電源供應
- 90 至 260 ACV,50/60 Hz
功耗
- 約 2.13 VA/AC 110V 或 4.06 VA/AC 220V(空載時)
操作環境
- 溫度:0至50℃
- 濕度:小於80%RH
尺寸
- DIN尺寸:96 x 48毫米
- 面板切割尺寸:92 x 46毫米
- 深度:110毫米
重量
- 261公克(0.57磅)
標準附件
- 說明書:1本
- 附螺絲的外殼支架:2 件
選購配件
- USB電纜(USB-01)
- RS232 電纜(UPCB-02)
- 數據採集軟體(SW-U801-WIN)
- 即時 SD 卡資料記錄器 (DL-9602SD)
- GSM 控制器 (GSM-889)
- 用於連接 GSM-889 的介面電纜 (GMCB-89)
進階功能
- 自動零點調整:確保讀數準確,無需人工幹預。
- 過量輸入指示:顯示「----」表示過量輸入。
- 客製化晶片微處理器LSI電路:提供可靠的效能和特殊功能。
|
|
