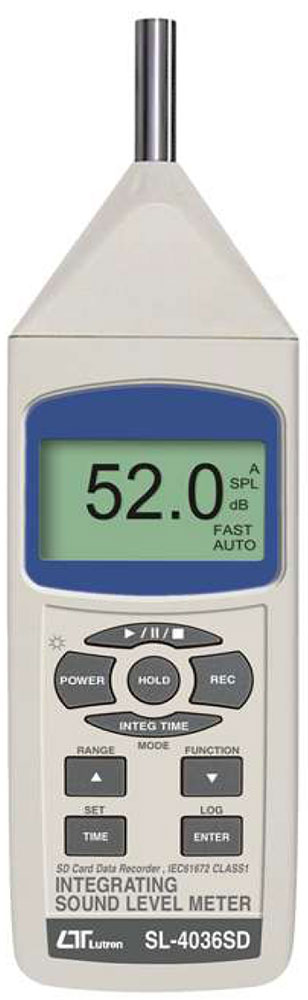

SL-4036SD
記憶式1級積分噪音計

- 即時記錄器,將數據保存到 SD 儲存卡中,並可以下載到 Excel,無需額外的軟體。
- 頻率和時間加權的設計符合 IEC 61672 1 類、IEC 60804 1 類、ANSI S 1.43 1 類。
- 測量模式:SPL、Leq。
- 自動範圍:30 -130 dB。
- 手動拖曳範圍 30 -80 dB、80 -130 dB。
- A/C 頻率加權。
- 快/慢時間加權。
- 帶背光的點狀矩陣 LCD。
- RS232/USB PC 電腦介面。
- 可選裝擋風球,SB-01。
- 由 UM3/AA ( 1.5 V ) x 6 電池或 DC 9V 變壓器供電。
- SD 卡容量:1 GB 至 16 GB。
- 可選配件 SW-US801-WIN、SW-E802
- 微電腦電路,精度高。
- 專利。
特色
- SL-4036SD 積分聲級計提供準確可靠的聲壓級 (SPL) 測量,並具有即時數據記錄功能,使其成為各種工業、環境和職業健康應用的重要工具。
- 即時資料記錄器:將測量資料與時間資訊(年、月、日、時、分、秒)一起儲存到SD記憶卡中,無需額外的軟體即可輕鬆下載到Excel進行進一步的資料分析。
- 全面的測量模式:測量SPL、Leq(等效連續噪音等級),並具有超範圍和欠範圍指示。該設備支援 A 和 C 頻率加權以及快/慢時間加權,確保多功能噪音評估。
- 高精度和高解析度:具有高精度(31.5 Hz 時 ±1.5 dB 至 16 kHz 時 ±2.5 dB)和高解析度(0.1 dB),可在很寬的聲音頻率範圍(31.5 Hz 至 16 kHz)內進行精確測量。
- 使用者友善設計:配備背光的大型點陣 LCD,方便讀數,以及使用者友善的控制,包括資料保持、峰值保持、最大/最小功能和自動關機。
- 先進的連接性:包括用於資料輸出的RS232/USB PC電腦接口,增強資料管理和與其他系統的整合。
FEATURES
-
Real time recorder, save the data into the SD memory card and can be downloaded to the Excel, extra softwareis no need.
- Frequency and Time weighting are designed to meet IEC 61672 class 1, IEC 60804 type 1, ANSI S 1.43 type 1.
- Measuuring modes : SPL, Leq.
- Auto range : 30 -130 dB.
- Tow Manual range 30 -80 dB, 80 -130 dB.
- A / C frequency weighting.
- Fast / Slow Time weighting.
- Dot matric LCD with backlight.
- RS232/USB PC COMPUTER interface.
- Optional wind shield ball, SB-01.
- Power by UM3/AA ( 1.5 V ) x 6 batteries or DC 9V adapter.
- SD card capacity : 1 GB to 16 GB.
- Optional acqustion softweres, SW-US801-WIN, SW-E802
- Microcomputer circuit, high
accuracy.
- Patented.
規格
電路
- 客製化單晶片微處理器LSI 電路。
顯示
- LCD 尺寸:51 毫米 x 30 毫米
- LCD,綠色背光(開/關)。
測量功能
- 聲壓級(SPL)範圍:自動範圍 30 至 130 dB,手動範圍 30 至 80 dB 和 80 至 130 dB
- 解析度:0.1 dB
- 精準度:±1.5 dB(31.5 Hz)、±1.0 dB(63 Hz 至 4 kHz)、±1.5 dB(8 kHz)、±2.0 dB(12.5 kHz)、±2.5 dB(16 kHz)
- 頻率加權:A&C加權 -時間加權:快(125 毫秒)、慢(1 秒)
- 麥克風:電容式麥克風,直徑 12.7 mm。 (1/2吋)
- 解析度:0.1分貝。
功能
- dB(A&C頻率加權)
- 時間加權(快、慢)
- 峰值保持
- 資料鎖定
- 記錄(最大、最小)。
準確性
- “ A ”,“ C ”頻率計權網路的特性
- 滿足 ANSI S1.4-2014 / IEC 61672 -1 : 2013 1 級在 94 dB 輸入訊號下,精度為:31.5 Hz ±1.5 dB 63 Hz ±1.0 dB 125 Hz ± dB 0.7 dB 2K Hz ±1.0 dB 4K Hz ±1.0 dB 8 K Hz +1.5 dB, -2.5dB 12.5 K Hz +2.0 dB, -5.0dB 16 K Hz +2.5 dB, -16.0dB
- 備註:以上規格。僅在環境射頻場強度小於 3 V/M 和頻率小於 30MHz下進行測試 。
頻率加權網絡
- A 和 C 的特性。
- A 加權:此特性模擬「人耳列表」響應。典型情況下,如果進行環境聲級 LCD測量,總是選擇 A 加權。
- C 加權:此特性接近“平坦”響應。通常,它適用於檢查機械噪音(QC 檢查)和了解被測設備的聲壓級。
資料鎖定
- 凍結測量值
峰值保持
- 保持峰值(最大)測量值。
頻率
- 31.5 至 16,000 Hz。
麥克風類型
- 電子電容麥克風。
麥克風尺寸
- 外形尺寸直徑 12.7 毫米。 ( 1/2 英吋)。
校準VR
- 內建外部校準 VR,可使用螺絲起子輕鬆校準至 94 dB 等級。
- * 透過外部聲音校準器(SC-942,可選)進行校準。
校準器
- B & K(Bruel & kjaer),多功能聲學校準器 4226 型。
數據記錄器採樣時間設定範圍
-
自動:1秒至3600秒 @採樣時間可以設定為1秒,但記憶體資料可能會遺失。
-
手動:按一次數據記錄器按鈕將儲存一次數據。 @ 設定電路的取樣時間 0秒。
- @ 手動模式下,也可選擇1至99個位置(Location)號。
記憶卡
-
SD記憶卡。 1 GB 到 16 GB。
進階設定
-
* 設定時鐘時間(年/月/日,時/分/秒)
-
* 設定取樣時間
-
* 自動關機管理
-
* 設定蜂鳴聲開/關
-
* SD 卡設定的小數點
-
* SD 記憶卡格式
-
* 頻率加權為 A 或 C 設定
過度指示
-
顯示 ” - - - - ”。
資料鎖定
-
凍結測量值。
數據輸出
-
RS 232/USB PC 電腦介面。
-
* 連接選購的 RS232 電纜 UPCB-02
-
* 連接選購的 USB 連接線 USB-0
交流輸出
-
每個量程步驟對應 0.5 Vrms 交流電壓。
-
*輸出阻抗:600歐姆
關閉電源
-
自動關閉可節省電池壽命或透過按鈕手動關閉。
工作溫度
- 0至50℃
工作濕度
- 相對濕度低於85%
電源
- * 鹼性或重型 DC 1.5 V 電池
(UM3、AA)x 6 顆,或同等電池。
- * DC 9V 適配器輸入。 (AC/DC電源
供應器為可選)。
消耗電流
- 正常運作(無 SD 卡保存資料且 LCD 背光關閉):約直流8.2毫安培。
- 當 SD 卡保存資料但 LCD 背光關閉時):約直流34毫安培。
- * 如果 LCD 背光打開,功耗
將增加約 6毫安。
重量
- 323 克/0.71 磅
尺寸
- 245 x 68 x 45 毫米。 (9.6 x 2.7 x 1.8 英吋)。
標準配件
- 說明書:1 份
- 硬手提箱,CA-06:1 份
選購配件
- * 聲音校準器(94 dB),SC-941。
- * 聲音校準器 ( 94/114 dB ),SC-942。
- * 隔音防風球,SB-01
- * SD 卡(4 GB)
* USB 線,USB-01。
- * RS232 電纜,UPCB-02。
- * 資料擷取軟體,
SW-U801-WIN。
- * AC 至 DC 9V 變壓器。
- * 軟手提箱,CA-05A。
|
|
