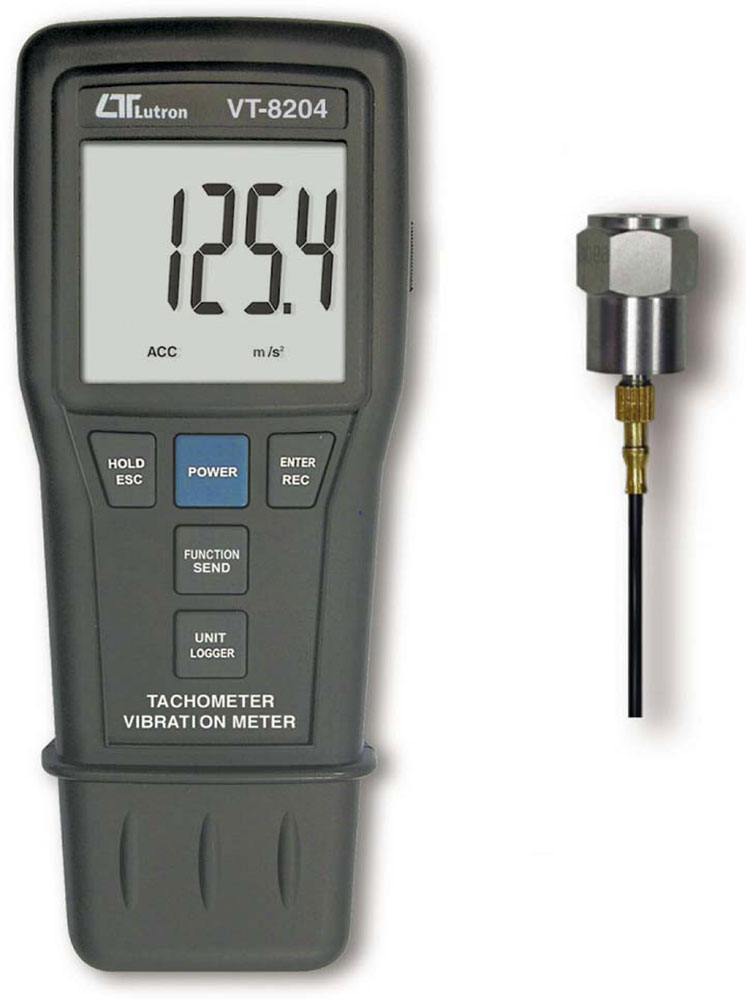

VT-8204
振動/轉速表

振動功能
- 工業振動監測的應用 : 所有工業機械都會振動。振動水準是了解機器狀況的有用指南。平衡不良、錯位和結構鬆動將導致振動水準增加,這是需要維護的明確跡象。
- 加速度範圍:200 m/s^2。
- 速度範圍:200 mm/s。
- 位移 (p-p) 範圍:2 mm。
- 公制和英制顯示單位。
- 加速度和速度的 RMS 測量。
- 位移的峰峰值測量。
- 加速度和速度的峰值函數。
- 加速度 ( 峰值 )、 速度 ( 峰值 ) 和位移 ( 峰到峰值 ) 的最大保持功能。
- 頻率範圍 10 Hz - 1 kHz,靈敏度相對符合 ISO 2954。
- 歸零功能,由正面按鈕執行。
- 資料記錄器功能具有靈活的採樣時間選擇,最多可將 1000 點數據保存到儲存電路中。
- 讀值鎖定按鈕可凍結所需的讀數。
- 儲存功能可記錄 RMS 值 (Acc., Vel. ) 或位移 ( p-p ) 的最大和最小讀數。
- 自動關閉可節省電池壽命。
- 專業振動計全套供應,配有獨立的振動感測器和磁性底座。
轉速計(光電,接觸式)功能
- 激光檢測源,測量範圍長達 1.5 米,在機器對作員構成風險或難以或無法接近的 RPM 測量應用中非常有用。
- 世界上最好的2合1轉速表,一個儀器結合了光電轉速表和接觸式轉速表。
- 測量範圍寬,從 0.5 到 100,000 RPM,測量值< 1000 RPM,解析度為 0.1 RPM。
- 基於微處理器的電路,晶體時基,精度高,精度為0.05%。
- 具有調用功能的記憶體,最後值、最大值、值、最小值將自動存儲到記憶體中。
- 專利。
一般功能
- 超大 LCD 顯示幕。
- 可選購紅外溫度探頭進行非接觸式紅外溫度測量。
- RS 232 電腦介面。
- 可選取的資料採集軟體和資料記錄軟體。
- 微電腦電路,高性能。
- 內置低電量指示燈。
-
堅固耐用的外殼。
-
全套硬質手提箱。
特色
- VT-8204 振動/轉速表可準確可靠地測量加速度、速度、位移和轉速,是工業振動監控和控制的重要工具。
- 1. 全面的振動測量:測量加速度、速度和位移的均方根值、峰值和峰峰值,確保精確監測工業機械振動。
- 2. 雙轉速表功能:結合光電和接觸式轉速表功能,提供 0.5 至
100,000 RPM 的寬測量範圍,具有高精度,適用於各種 RPM 測量應用。
- 3.即時資料記錄:具備資料記錄器功能,可靈活選擇取樣時間,最多可將1000個資料點儲存到儲存電路中,以便進行詳細分析。
- 4. 使用者友善介面:配備大型 LCD
顯示屏,具有資料保持功能、最大值和最小值記憶功能以及自動關閉功能以節省電池壽命。
- 5. 可選紅外線溫度測量:支援使用可選紅外線溫度探頭進行非接觸式紅外線溫度測量,增加了設備功能的多樣性。
FEATURES
Vibration function
- * Applications for industrial vibration monitoring : All industrial machinery vibrates. The level of vibration is a useful guide to machine condition. Poor balance, misalignment & looseness of the structure will cause the vibration level increase, it is a sure sign that the maintenance is needed.
- * Acceleration range : 200 m/s^2.
- * Velocity range : 200 mm/s.
- * Displacement ( p-p ) range : 2 mm.
- * Metric and imperial display unit .
- * RMS measurement for Acceleration and Velocity.
- * Peak to peak measurement for Displacement.
- * Peak function for Acceleration and Velocity.
- * Max. hold function for Acceleration ( peak ), Velocity ( peak ) and Displacement ( peak to peak ).
- * Frequency range 10 Hz - 1 kHz, sensitivity relative meet ISO 2954.
- * Zero function, executed by front buttons.
- * Data logger
function with flexible sampling time selection, can save max.
1000-point data into the memory circuit.
- * Data hold button to freeze the desired reading.
- * Memory function
to record maximum and minimum reading of RMS value ( Acc., Vel. ) or Displacement ( p-p ).
- * Auto shut off saves battery life.
- * Professional vibration meter supply with separate vibration sensor & magnetic base, full set.
Tachometer ( photo, contact ) function
- * Laser light detecting source, long measuring range up to 1.5 meters, it is useful in the RPM measurement application where the machine would be a risk to the operator or close access is difficult or not possible.
- * The best Tachometer in the world. 2 in 1, one instrument combine Photo Tachometer & Contact Tachometer.
- * Wide measuring range from 0.5 to 100,000 RPM, 0.1 RPM resolution for the measured value < 1000 RPM.
- * Microprocessor based circuit, crystal time base, high precision with 0.05% accuracy.
- * Memory with recall function, the last value, max., value, min. value will be stored into the memory automatically.
- * patented.
General function
- * Super large LCD display.
- * No contact infrared temperature measurement via optional IR temp. probe.
- * RS 232 computer interface.
- * Optional data
acquisition software and data logger software.
- * Microcomputer circuit, high performance.
- * Built-in low battery indicator.
- * Heavy duty & compact housing case.
- * Complete set with the hard carrying case.
一般規格
顯示
- 類型:LCD
- 尺寸:45毫米x 48毫米
振動測量功能
- 加速度範圍:0.5至199.9 m/s²
精準度:±(5%+ 2d)@ 160 Hz,80 Hz,23±5℃
- 速度範圍:0.5至199.9毫米/秒
精準度:±(5%+ 2d)@ 160 Hz,80 Hz,23±5℃
- 位移(pp)範圍:0.005 至 1.999 毫米
精準度:±(5%+ 2d)@ 160 Hz,80 Hz,23±5℃
- 頻率範圍:10 Hz至1 kHz
轉速表功能
- 光電轉速表範圍:10至99,999 RPM
準確度:±(0.05%+ 1d)
- 接觸式轉速表範圍:0.5至19,999 RPM
準確度:±(0.05%+ 1d)
- 表面速度範圍:0.05 至 1,999.9 公尺/分鐘,0.2 至 6,560 英尺/分鐘
- 解析度:0.1 RPM < 1,000 RPM、1 RPM ≥ 1,000 RPM、0.01 m/min < 100 m/min、0.1 m/min ≥ 100 m/min、0.1 ft/min < 1,000 ft/min、1 ft/min ≥ 1 ft/min < 1,000 ft/min、1 ft/min ≥ 1,0000 ft/min
數據功能
- 讀值鎖定:凍結所需讀數
- 記憶體:記錄 RMS(加速度、速度)和位移(pp)的最大值和最小值
- 數據記錄器:最多 1000 個數據點,採樣時間靈活(1、2、10、30、60、600、1800、3600 秒)
- 自動關機:透過自動關機或按鈕手動關機節省電池壽命
電源供應
- 1.5V AA電池x 4
消耗電流
- 約振動18 mA,接觸式轉速表20 mA,光電轉速表31 mA
操作環境
- 溫度:0至50℃
- 濕度:小於80%RH
尺寸
- 儀表:188 x 75.5 x 46.8 毫米(7.4 x 3.0 x 1.8 英吋)
- 振動感測器探頭:圓形 18 毫米直徑。 x 40毫米
重量
- 儀表:公尺:397公克(0.87磅)
- 帶磁性底座的探頭:110克(0.24磅)
標準配件
- 說明書:1本
- 振動感測器:1個
- 磁性底座:1個
- 反光膠帶標記(600 毫米):1 個
- RPM錐形橡膠(AS 35A):1個
- RPM漏斗橡膠(AS 35B):1個
- 手提箱:1個
選購配件
- 資料擷取軟體(SW-E816)
- 數據記錄器軟體(SW-DL2005)
- RS232 電纜(UPCB-02)
- USB電纜(USB-01)
- 紅外線溫度探頭(IR-962)
進階功能
- 微處理器電路:確保高精度並提供特殊功能和特性。
- RS232 電腦介面:允許輕鬆傳輸資料並與其他系統整合。
- 自動關機:透過自動關機或按鈕手動關機來節省電池壽命。
- 大型 LCD 顯示器:亮度高,易於閱讀。
|
