特色
- 工業振動監測應用：所有工業機械振動。振動水平是機器狀況的有用指導。平衡不平衡，結構不正確和鬆動會導致振動水平的提高，這是維護需要的一個明確的跡象。
- 頻率範圍10 Hz - 1 kHz，靈敏度相對於ISO 2954。
- 專業振動計供應振動傳感器和磁性底座，全套。
- 公制和英制顯示單位
- 加速度，速度，位移測量。
- RMS，峰值，最大值。保持測量。
- 頻率範圍廣
- 數據保持按鈕凍結所需的讀數。
- 記憶功能，通過召回記錄最大和最小讀數。
- 帶磁性基座獨立的振動探頭，操作方便。
- RS 232計算機接口。
- 數據記錄儀。
- 可選數據採集軟件。
- 可選數據記錄器（數據採集）軟件。
- 超大液晶顯示屏，帶條形圖指示器。
- 微電腦電路，性能高。
- 自動關機節省電池壽命。
- 內置低電量指示。
- 重型緊湊型外殼。
- 用硬手提箱完成。
FEATURES
- Applications for industrial vibration monitoring : All industrial machinery vibrates. The level of vibration is a useful guide to machine condition. Poor balance, misalignment & looseness of the structure will cause the vibration level increase, it is a sure sign that the maintenance is needed.
- Frequency range 10 Hz - 1 kHz, sensitivity relative meet ISO 2954.
- Professional vibration meter supply with vibration sensor & magnetic base, full set.
- Metric & Imperial display unit
- Acceleration, Velocity, Displacement measurement.
- RMS, Peak value, Max. hold measurement.
- Wide frequency range.
- Data hold button to freeze the desired reading.
- Memory function to record maximum and minimum reading with recall.
- Separate vibration probe with magnetic base, easy operation.
-
RS 232 computer interface.
-
Data Logger.
-
Optional data acquisition software.
-
Optional data logger ( data collection ) software.
-
Super large LCD display with bar graph indicator.
-
Microcomputer circuit, high performance.
-
Auto shut off saves battery life.
- Built-in low battery indicator.
- Heavy duty & compact housing case.
- Complete set with the hard carrying case.
一般規格
顯示 (Display)
- 52 mm x 38 mm, LCD display.
- 16 mm ( 0.63" ) digit size.
- With bar graph indicator.
測量 (Measurement)
- Velocity, Acceleration, Displacement
功能 (Function)
- Main : RMS, Peak, Max. Hold.
- Others : Data hold, Max. & Min. value, Data logger.
頻率範圍 (Frequency range)
- 10 Hz to 1 KHz.
- * Sensitivity relativive during the the frequency range meet ISO 2954.
電路 (Circuit)
- Exclusive microcomputer circuit.
資料鎖定 (Data hold)
- Freeze the desired reading.
峰值測量 (Peak measurement)
- To measure the peak value.
鎖定
最大測量值 (Max. hold measurement)
- To measure and update the max. peak value.
記憶 (Memory)
- Maximum & Minimum value.
關機 (Power off)
- Auto shut off, saves battery life, or manual off by push button.
取樣時間 (Sampling Time)
- Approx. 1 sec
資料記錄取樣時間 (Sampling Time of Data Logger)
- 0, 1, 2, 10, 30, 60, 600, 1800, 3600 sec.
- * 0 second : Manual data logger
- * Other sampling time beyond 0 second : Auto data logger.
資料記錄數 (Data Logger No.)
- 500 no. max.
資料輸出 (Data output)

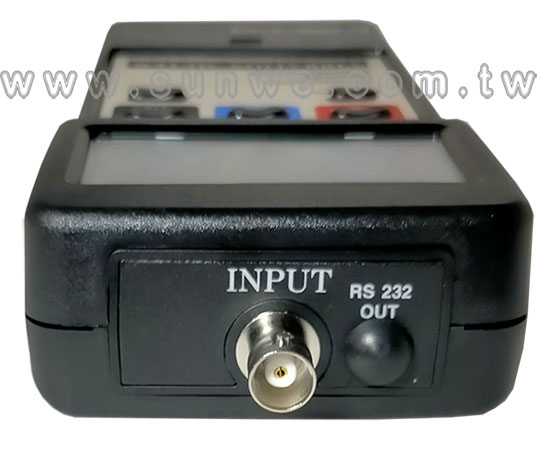

- RS 232 serial output, isolate.
操作溫度 (Operating Temp.)
- 0 to 50 ℃ (32 to 122 ℉).
操作溼度 (Operating Humidity)
- Less than 80% RH
電源供應 (Power Supply)
- Alkaline or heavy duty type, DC 9V battery, 006P, MN1604 (PP3) or equivalent.
電源損耗 (Power Consumption)
- Approx. DC 13 mA.
重量 (Weight)
- Meter : 230 g/0.50 LB
- Vibration sensor : 38 g/0.09 LB
尺寸 (Size)
- Meter : .180 x 72 x 32 mm (7.1 x 2.8 x1.3 inch )
- Vibration sensor probe: Round 19 mm Dia. x 21 mm.
附件 (Standard Accessory)
- Instruction manual................. 1 PC.
- Vibration sensor with cable........ 1 PC.
- Magnetic
base...................... 1 PC.

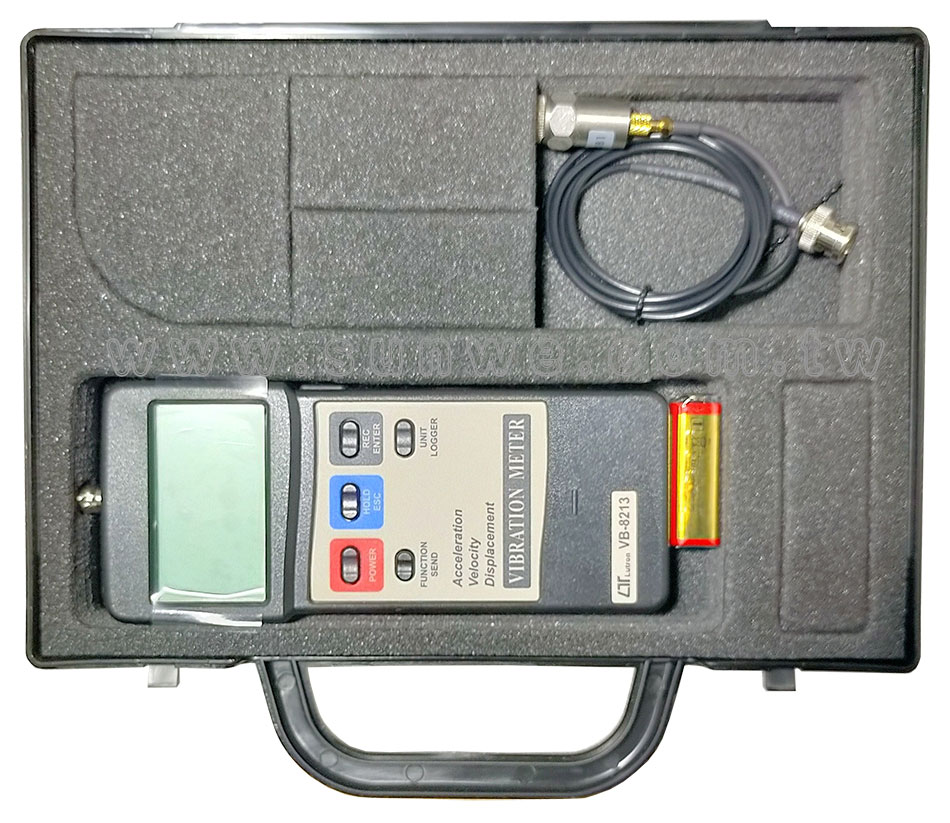

- Carrying Case...................... 1 PC.
選購附件 (Optional accessories)
- * RS232 cable, UPCB-01
- * USB cable, USB-01
- * Data Acquisition software, SW-U801-WIN
- * Data Logger software, SW-DL2005.
電器規格
ELECTRICAL SPECIFICATIONS
加速度 Acceleration ( RMS, Peak, Max Hold )
|
單位 |
m/s² |
G @ 1G = 9.8 m/s² |
ft/s² |
|
範圍 |
0.5〜199.9
m/s² |
0.05〜20.39
G |
2〜656 ft/s² |
|
解析度 |
0.1
m/s² |
0.01G |
1 ft/s² |
|
精確度 |
±（5％+ 5d）讀數@ 160 Hz，80 Hz，23±5℃ |
|
校準點 |
50mm/s.(160Hz) |
|
備註 |
加速度峰值:1.0〜199.9 m/s² |
速度 Velocity （ RMS，峰值，最大保持 ）
|
單位 |
mm/s |
cm/s |
inch/s |
|
範圍 |
0.5〜199.9
mm/s² |
0.05〜19.99
cm/s |
0.02〜7.87
inch/s |
|
解析度 |
0.1 mm/s² |
0.01 cm/s |
0.01 inch/s |
|
精確度 |
±（5％+ 5d）讀數@ 160 Hz，80 Hz，23±5℃ |
|
校準點 |
50mm/s.(160Hz) |
|
備註 |
速度峰值:1.0〜199.9 m/s² |
位移 峰值-峰值（ RMS，最大保持 ）
|
單位 |
mm |
inch |
|
範圍 |
1.999 mm |
0.078 inch
cm/s |
|
解析度 |
0.001 mm |
0.001 inch |
|
精確度 |
±（5％+ 5d）讀數@ 160 Hz，80 Hz，23±5℃ |
|
校準點 |
0.141mm.(160Hz) |
|
