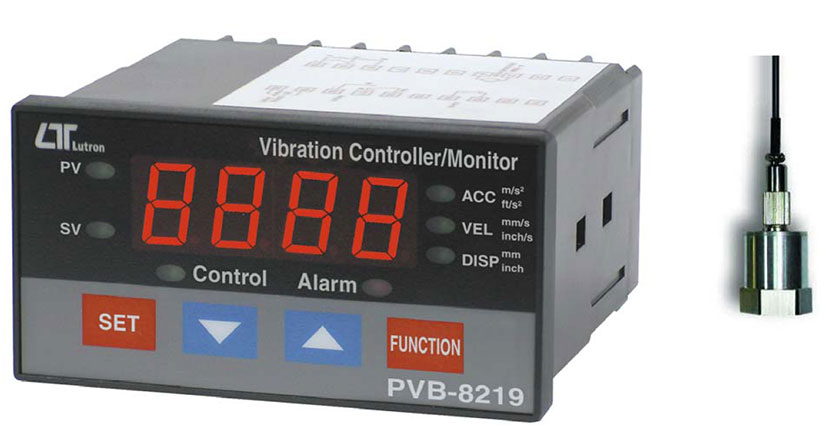

PVB-8219
振動控制顯示錶
- 工業振動監測應用：所有工業機械振動。振動水準是了解機器狀況的有用指南。平衡不良、錯位和結構鬆動將導致振動水準增加，這肯定表明
- 頻率範圍10 Hz - 1 kHz，靈敏度相對滿足ISO 2954。
- 全套專業振動計供應，配有振動感測器和磁性底座。
- 公制和英制顯示單位。
- 加速度、速度、位移測量。
- RMS 測量。
- 頻率範圍寬。
- 帶磁性底座的獨立振動探頭，操作方便。
- 控制設置，Hi/Lo 警報設置。
- 控制繼電器輸出，報警繼電器輸出。
- 當讀數值達到控制值時，控制繼電器將採取行動。
- 當讀數值達到高/低報警值時，報警繼電器將採取行動。
- 控制和報警功能的滯後值設置。
- 微處理器電路確保高精度並提供特殊功能和特性。
- 電源：90 ACV 至 260 ACV，50/60 Hz。
- RS-232/USB 計算機介面。
- DIN 尺寸：96 x 48 毫米。深度 ： 110 毫米。
- 可選 USB 電纜、USB-01。
- 可選日期採集軟體 SW-U801-WIN。
特色
- PVB-8219 振動控制器/監測器可對加速度、速度和位移進行精確可靠的測量，使其成為工業振動監控和控制的重要工具
- 1.全面的振動測量：以 RMS 值測量加速度、速度和位移，確保精確監測工業機械振動。
- 2.寬頻率範圍：工作頻率範圍為 10 Hz 至 1 kHz，靈敏度符合 ISO
2954 標準。
- 3.先進的控制和警報功能：包括控制（Hi/Lo）和警報（Hi/Lo）的設置以及滯後值設置，確保全面的監控和控制能力。
- 4.微處理器電路：確保高精度並提供特殊功能與特性，並增強測量可靠性。
- 5.使用者友善介面：採用高亮度大型紅色LED顯示屏，易於閱讀，顯示4位數字，數字高度為14毫米（0.55英吋）。
FEATURES
- Applications for industrial vibration monitoring : All industrial machinery vibrates. The level of vibration is a useful guide to machine condition. Poor balance, misalignment & looseness of the structure will cause the vibration level increase, it is a sure sign that the
- Frequency range 10 Hz - 1 kHz, sensitivity relative meet ISO 2954.
- Professional vibration meter supply with vibration sensor & magnetic base, full set.
- Metric & Imperial display unit.
- Acceleration, Velocity, Displacement measurement.
- RMS measurement.
- Wide frequency range.
- Separate vibration probe with magnetic base, easy operation.
- Control setting, Hi/Lo alarm setting.
- Control relay output, alarm relay output.
- Control Relay will make action when the reading value reach to control value.
- Alarm Relay will make action when the reading value reach to high/low alarm value.
- Hysteresis value setting for control and alarm function.
- Microprocessor circuit ensures high accuracy and provides special functions and features.
- Power : 90 ACV to 260 ACV, 50/60 Hz.
- RS-232/USB computer interface.
- DIN size : 96 x 48 mm. Depth : 110 mm.
- Optional USB cable, USB-01.
- Optional date acquisition software,SW-U801-WIN.
一般規格
顯示
- 類型：4位紅色LED
- 數位尺寸：14毫米
測量範圍和分辨率
- 加速度（RMS）
- 範圍：0.5至199.9 m/s²
- 解析度：0.1公尺/秒²
- 精準度：±（5% + 2d）讀數@160 Hz，80 Hz，23 ± 5℃
- 速度（RMS）
- 範圍：0.5至199.9毫米/秒
- 解析度：0.1毫米/秒
- 精準度：±（5% + 2d）讀數@160 Hz，80 Hz，23 ± 5℃
- 位移（P-P）
- 範圍：0.005 至 1.999 毫米
- 解析度：0.001毫米
- 精準度：±（5% + 2d）讀數@160 Hz，80 Hz，23 ± 5℃
測量單位
- 加速度：m/s²，ft/s²
- 速度：毫米/秒、英吋/秒
- 位移：毫米、英寸
頻率範圍
- 10 Hz至1 kHz
繼電器輸出
- 數量：2個繼電器
- 功能：控制繼電器（繼電器 1）、高/低警報繼電器（繼電器 2）
- 最大負載：0.5 ACA/250 ACV，0.5 DCA/24 DCV
電源供應
- 範圍：90 至 260 ACV，50/60 Hz
- 消耗功率：約 2.6 VA/AC 110V 5.1 VA/AC 220V
操作環境
- 溫度：0至50℃
- 濕度：小於80％RH
尺寸
- DIN尺寸：96 x 48毫米
- 深度：110毫米
重量
- 272公克（0.6磅）
標準配件
- 說明書：1本
- 帶電纜的振動感測器：1台
- 磁性底座：1個
- 附螺絲的外殼支架：2 件
選購配件
- USB電纜（USB-01）
- RS232 電纜（UPCB-02）
- 數據採集軟體（SW-U801-WIN）
- 即時 SD 卡資料記錄器 (DL-9602SD)
進階功能
- 微處理器電路：確保高精度並提供特殊功能和特性。
- 大型紅色 LED 顯示器：亮度高，易於閱讀。
- RS232/USB 電腦介面：允許輕鬆傳輸資料並與其他系統整合。
設定功能
- 第一層設定：
- CtLo：控制下限
- CtHi：控制上限
- ALLo：警報下限
- ALHi：警報上限
- 第二層設定
- FiLt：數位濾波器
- CtHy：控制滯後設定
- ALHy：警報滯後設置
- oFSt：偏移調整
- GAin：增益調整
- 單位：單位設定
|
|
