DW-6195

記憶式三相電力及諧波分析儀

針對 3 相多電源系統、1P/2W、1P/3W、3P/3W、3P/4W 的分析。電壓和電流是真有效值。

包括 3 個電流探頭 （ CP-1201 ），如果更換電流探頭，則無需校準程式。

電流探頭輸入信號/範圍（可選）：輸入信號 （ACV）：200 mV/300 mV/500 mV/1 V/2 V/3 V. 範圍 （ACA）：20 A/200 A/2000 A/30 A/300 A/3000 A 60A/600A/6000A

儀錶可與通用電流探頭配合使用。

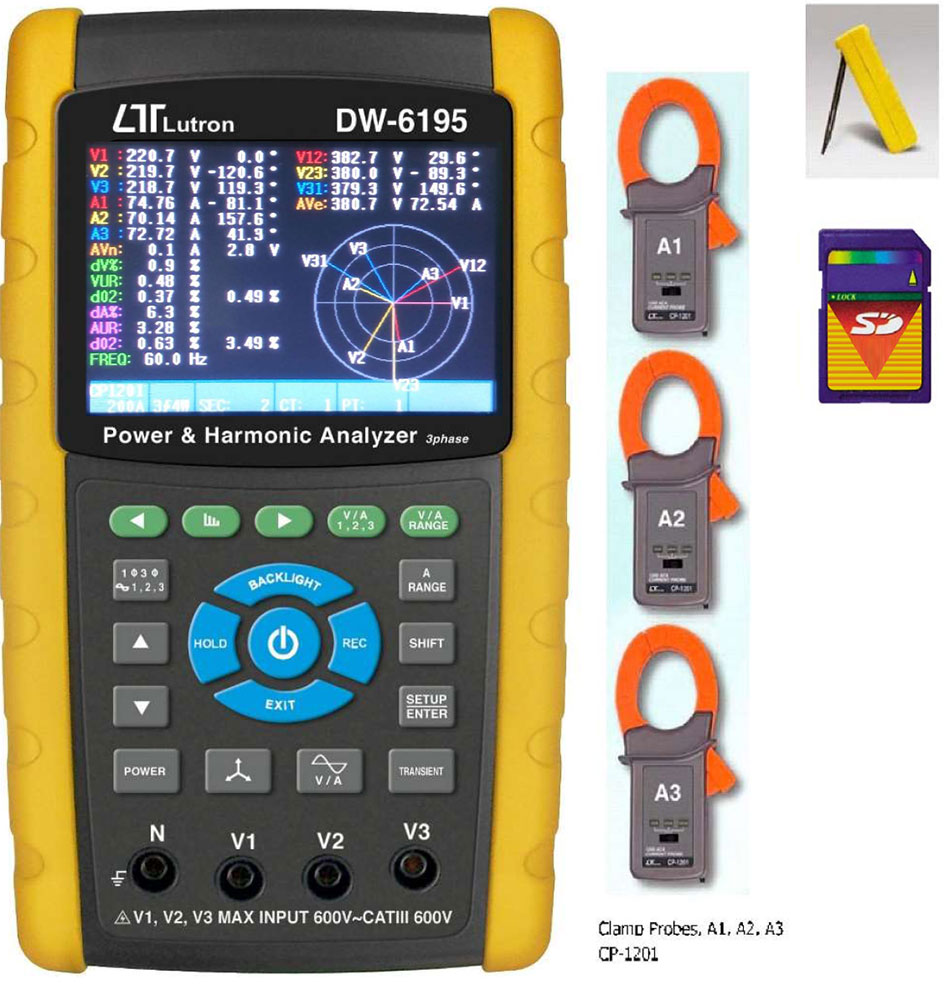

全套包括 4 個 PC 測試引線、4 個 PC 鱷魚夾、3 個 Clamp 探頭 （CP 1201）、AC 到 DC 9V 適配器、2 G SD 儲存卡和手提袋。

測量 ： V（相對相）， V（相對地） A（相對地） KW / KVA / KVAR / PF （相） KW / KVA / KVAR / PF （系統） KWH / KVAH / KVARH / PFH （系統） 相位角

諧波顯示（1-50 次）。

同時顯示諧波和波形。

顯示帶有峰值的波形。

總諧波失真 （THD） 分析 。

帶有 3 相系統參數的圖形相圖。

三相電壓或電流不平衡比（VUR、AUR）和不平衡係數。

透過中性線計算的不平衡電流 （ An ）

以可程式設計閾值 （%） 捕獲瞬態事件（包括 Dip、Swell 和 Outage）。

可程式設計 CT 比率 （ 1 比 600 ） 和 PT 比率 （ 1 比 1000 ）。

ACV 輸入阻抗為 10 兆歐姆。

安全標準：IEC 1010，CAT III 600V。

內置時鐘和日曆，使用 SD 儲存卡即時記錄數據，採樣時間設置為 2 至 7200 秒。只需將 SD 卡插入計算機，即可將所有測量值和時間資訊（年、月、數據、時、分、秒）直接下載到 Excel 中，然後使用者可以自行進行進一步的數據分析。

由 AA （ UM-3 ） DC 1.5 V X 8 電池（鹼性型）或 DC 9V 變壓器供電。

電腦數據輸出，可配合可選的 USB 數據線/USB-01、RS232 數據線/UPCB-02 和數據採集軟體 SW-811、SW-U811

可選電流探頭：CP-1201、CP-2000、CP-200、CP-3000、CP-3001、CP-6001。

專利。

特色

DW-6195 三相功率分析儀可為多相電力系統提供準確可靠的測量，使其成為電氣測試、工業環境和維護中各種應用的重要工具。

1.全面的功率分析：能夠分析三相多電源系統，包括 1P/2W、1P/3W、3P/3W 和 3P/4W 配置。

2.真有效值測量：為電壓和電流測量提供真有效值，確保高精度。

3.諧波測量：具有諧波測量功能，可顯示高達50次的諧波。

4.測量範圍廣：電壓測量範圍從10到600 ACV，電流測量範圍從20 A到3000 ACA，配有各種探頭。

5.即時數據記錄：具有內建時鐘和日曆，可使用SD記憶卡記錄即時數據。

FEATURES

Analysis for 3 phase multi-power system, 1P/2W, 1P/3W, 3P/3W, 3P/4W. Voltage and Current are the True RMS value.

3 current probes ( CP-1201 ) are included, if change the current probes, the calibration procedures are not necessary.

Current probe input signal/ranges with selection : Input signal (ACV) : 200 mV/300 mV/500 mV/1 V/2 V/3 V. Ranges (ACA) : 20 A/200 A/2000 A/30 A/300 A/ 3000 A 60A/600A/6000A

Meter can cooperate the universal current probes.

Complete set with 4 PCs Test Leads, 4 PCs Alligator clips, 3 PCs Clamp Probe ( CP 1201 ), AC to DC 9V adapter, 2 G SD memory card and Carrying bag.

Measurement : V (phase-to-phase), V (phase-to-ground) A (phase-to-ground) KW / KVA / KVAR / PF (phase) KW / KVA / KVAR / PF (system) KWH / KVAH / KVARH / PFH (system) Phase angle

Harmonics display (1-50th order).

Simultaneous display of Harmonics and Waveform.

Display of Waveform with Peak Values.

Analysis of Total Harmonic Distortion ( THD ).

Graphic Phase diagram with 3-Phase system parameters.

3 phase Voltage or Current Unbalanced Ratio ( VUR, AUR ) and Unbalanced Factor.

Calculated Unbalanced Current through Neutral Line ( An )

Capture Transient events (including Dip, Swell and Outage ) with programmable threshold ( % ).

Programmable CT ratio ( 1 to 600 ) and PT ratio ( 1 to 1000 ).

ACV input impedance is 10 Mega ohms.

Safety Standard : IEC 1010, CAT III 600V.

Built-in clock and Calendar, real time data record with SD memory card , sampling time set from 2 to 7200 seconds. Just slot in the SD card into the computer, it can down load the all the measured value with the time information ( year, month, data, hour, minute, second ) to the Excel directly, then user can make the further data analysis by themselves.

Powered by AA ( UM-3 ) DC 1.5 V X 8 batteries ( Alkaline type ) or DC 9V adapter.

Computer data output, can cooperate with optional USB Cable/USB-01, RS232 cable/UPCB-02 and Data Acquisition software, SW-811,SW-U811

Optional current probes : CP-1201, CP-2000, CP-200, CP-3000,CP-3001,CP-6001 detail specification.

 Patented.

規格

電路

客製化單晶片微處理器LSI電路

顯示

* LCD 尺寸：81.4 X 54 mm（3.2 X 2.1 吋）

* TFT LCD（320 X 240 像素），附背光。

測量單位

* V（相間）* V（相對）* A（相對）* KW / KVA / KVAR / PF（ 相） KW / KVA / KVAR / PF（系統） KWH / KVAH / KVARH / PFH（系統）* 功率因數* 相位 角* 頻率* 相位角* 頻率 * 相位角 * 頻率* 相位角* 頻率 * 相位角*。

電壓測量範圍：10.0V 至 600.0V 解析度：0.1V 準確度：±（0.5％+ 0.5V）  輸入阻抗：10兆歐姆

電流測量範圍：20 A、200 A、1200 A、3000 A（使用適當的探頭）   解析度：0.001A 至 1A   準確度：隨範圍和探頭而變化（例如，20A 範圍為 ±（1% + 0.1A））

功率因數範圍：0.00 至 1.00 解析度：0.01 準確度：±0.04

相位角（Φ）範圍：-180°至180° 解析度：0.1° 精確度：±1°

頻率範圍：45至65 Hz 解析度：0.1 Hz 精確度：±0.1 Hz

功率測量：真實功率（KW、MW、GW）  視在功率（KVA、MVA、GVA）  無功功率（KVAR、MVAR、GVAR）  瓦特小時（WH、SH、QH、PFH）

諧波測量： 諧波顯示：高達50次   總諧波失真（THD）分析

採樣時間

約 1秒。

讀值鎖定

凍結顯示讀數。

數據輸出

RS232 電腦串列介面：

* 連接選購的 USB 纜線 USB-01

* 連接選購的 RS232 電纜 UPCB-02

工作溫度

0 至 50°C ( 32 至 122°F )。

工作濕度

相對濕度低於80％。

電源

* DC 1.5V，AA（UM-3）電池 X 8 顆（鹼性或重型電池）。

* AC 至 DC 9V 電源轉接器。

耗電量

* 儀表：362 DCmA。

* 箝位：22 DCmA。

重量

* 儀表：840g（僅儀表）

* 夾具（含電纜）：500g

尺寸

儀表： 225 X 125 X 64 毫米（8.86 X 4.92 X 2.52 英吋）

夾具： 210 X 64 X 33 毫米（8.3 X 2.5 X 1.3 英吋）

夾具鉗口：86 毫米（3.4 英吋）- 外側

電線連接

1P/2W、1P/3W、3P/3W、3P/4W。

電壓範圍

10 ACV 至 600 ACV，自動量程。

電流範圍

* 電流探頭輸入訊號電壓（ACV）： 200mV/300mV/500mV/1V/2V/3V。

* 電流探頭輸入電流範圍（ACA）： 20A/200A/2000A（1200A）/30A/300A/3000A 60A/600A/6000A

* 儀表可配合通用電流探頭。

安全標準

IEC1010 CAT III 600V。

ACV輸入阻抗

10兆歐姆。

範圍選擇

ACV 自動量程。

ACA 手動範圍。

箝位頻率響應

40 Hz 至 1 KHz。

測試頻率

45 至 65 Hz。

過載保護

ACV :720 ACV rms

ACA :1300 ACA 附鉗形探頭

* 適用於鉗形探頭 CP-1201

超過指示器

* LCD顯示幕顯示“OL”。

* 儲存到SD卡的資料將顯示「9999」或「999」（超過 小數點）。

低於指標

* 儲存到SD卡的資料將顯示「9999」或「999」（超過小數點）。

數據記錄

SD 卡記錄。

電源開/關

透過按鈕手動關閉。

即時數據記錄器

* 即時資料記錄器，將資料儲存到 SD 記憶卡中，並將所有測量值與時間資訊（年/月/日/時/分/秒）一起下載到 Excel

* 資料記錄器的採樣時間：2 秒至 7200 秒，設定步驟的持續時間為 2 秒。

數據輸出

USB/RS232 RS232 電腦串列介面：

* 連接選購的 USB 連接線 USB-01

* 連接選購的 RS232 電纜 UPCB-02

最大夾緊力導體尺寸

直徑 50 毫米（2.0 吋）

* 適用於夾具 CP-1201

標準配件

* 使用說明書（1 份）

* 測試導線（1 套，4 條）

* 鱷魚夾（1 套，4 個）

* 鉗形探頭（3 個，CP-1201）

* AC 至 DC 9V 變壓器（1 份）

* SD 卡（4 GB）

* 便攜包（1 份）

選購配件

* 2000 安培電流探頭，CP-2000 * 200 安培電流探頭，CP-200

* 1200 安培電流探頭，CP-1201

* 柔性 3000 安培電流探頭，CP-3000、CPF-3002、CP-3001CBCP-6001CB 2001204123 電纜，

* 資料擷取軟體，SW-U811

　
