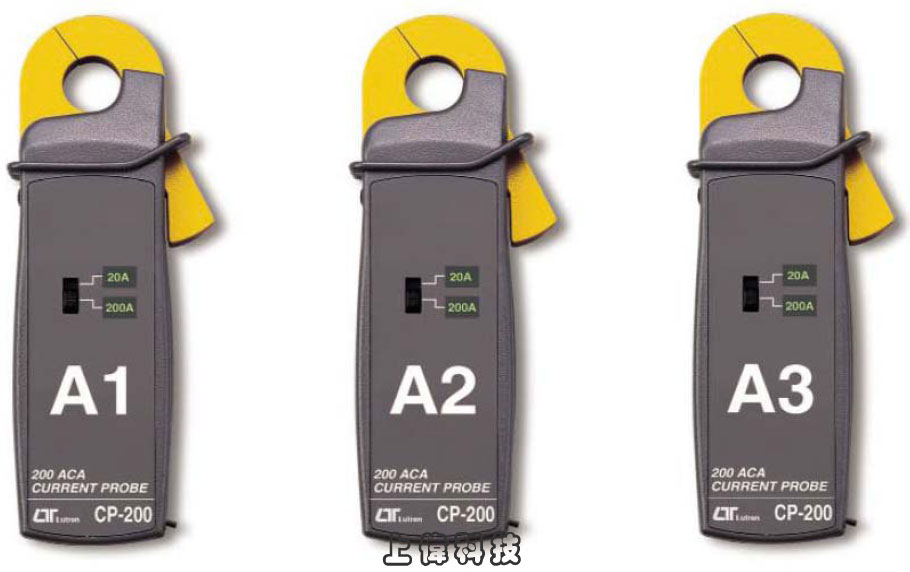

簡介

測量範圍 : 20A / 200A 兩檔

輸出訊號 : 10mV/A , 1mV/A

輸出電壓 : 200ACmV (20A / 200A)

鉤部孔徑：19mm

工作頻率：50/60HZ

輸出訊號線長1.5米

DW-6095專用鉤部

FEATURES

Range : 20 A/200 A.

Output sensitivity : 10 mV/A, 1 mV/A.

Output voltage : 200 ACmV ( 20 A, 200 A ).

Max. conductor size : 19 mm ( 0.75 inch ) Dia.

Operation frequency ; 50 Hz/60 Hz.

Optional current probes for DW-6093, DW-6095.

When change the new probe, the calibration procedures are not necessary.

Output cable : 1.5 meters wire, used the banana plugs, durable and safety.

battery is not necessary.

一般規格

測量範圍 (Measurement ranges)

20 A/200 A , switch selectable

輸出靈敏度 (Display)

10 mV/A , 1 mV/A , AC coupled.

精確度 (Accuracy)

± 1% F.S.

* F.S. : Full scale of range.

* 50/60 Hz. * 23 ± 5 ℃

頻率範圍 (Frequency range)

45 to 400 Hz.

* Accuracy tested under 50/60 Hz.

相位差 (Phase error)

< ± 1°

* 50/60 Hz.

最低附載 (Minimum load)

100 K ohm for specified accuracy.

包覆材質 (Enclosure material)

UL 94-V0 rated.

安全標準 (Safety standard)

IEC1010 CAT III 600 V.

電源供應 (Power Supply)

Power supply is from the meter (DW-6093, DW-6095 ), battery is not necessary.

* Power supply voltage from DW-6093 , DW-6095 is DC 8V± 1V..

最大開口孔徑 (Max. Jaw Open Size)

19 mm ( 0.75 inch ) Dia.

操作溫度 (Operating Temp.)

0 to 50 ℃ ( 32 to 122 ℉ ).

操作溼度 (Operating Humidity)

Less than 80 % R.H.

體積 (Dimension)

179.9 X 66.9 X 40.1 mm. ( 7.0 x 2.6 x 1.57 inch )

Cable length : 4 meters ( 13.1 feet ).

重量 (Weight)

330 g ( 0.73 LB ).

附件 (Standard Accessories)

* Operating manual .................... 1 PC.

　
